[Tuto] Démontage partiel du Sigma 300 APO Macro

[babyloon00]

Bonjour à tous,

J'ai un problème avec un objectif que j'ai acheté à quelqu'un du forum.
Ce matin, j'ai voulu faire une photo, et mauvaise surprise: plus d'AF.
Je rechange la bague, MF / AF/ MF/AF, toujours rien . en MF, pas de problème.

En secouant délicatement l'objectif, j'entend un bruit de metal qui se trimbale à l'intérieur.
J'ai donc entrepris l'ouverture de l'engin, et il y avait une roue dentée qui se trimbalait. Il s'agit de "l'embrayage" du AF/MF
J'ai trouvé où il va, comment il fonctionne, mais j'ai l'impression qu'une pièce manque pour le tenir en place.

Quelqu'un pour m'aider? Qui d'entre vous a déjà eu ce problème?
Je sens que si je dois l'envoyer en réparation ça va me couter plus cher que ce que je l'ai acheté.

Merci.

Voilà la pièce qui "flotte"

#4613: Consulté 2482 fois

Aimé fois - dont moi Exifs

[red71]

Encore un Sigma qui lâche...

[babyloon00]

Réparé
C'est l'axe de l'embrayage qui s'était désolidarisé de la plaquette.
J'ai tout démonté et j'ai re-clipsé l'axe dans la plaquette avec les engrenages.
A présent ça refonctionne

Si ça se reproduit, je fais un tuto avec photos à l'appui.

Là, je vais aller inaugurer le 300 que je n'ai pas encore eu le temps d'utiliser cette semaine.

a+ et bon dimanche

[red71]

Chouette ! En espérant que ca tienne...

[babyloon00]

Salut à tous,

J'espère que la journée a été fructueuse en clichés splendides pour vous tous...
De mon côté, malheureusement mon 300 a re-flanché. Après une petite 100 aine de clichés, l'AF a dit "prout"

J'ai donc refait toute la manip pour le réparer et j'ai pris quelques photos que voici.

Code : Tout sélectionner

Attention, je ne suis pas un spécialiste en objectif !! Si vous décidez de faire cette manip ce sera à vos risques et périls. Je ne saurai rien faire pour vous si ça tourne mal. Je met cette procédure à titre d'info car j'ai mis quelques heures ce matin pour trouver comment devait se placer cette pièce.

Commencez par dévisser la monture de l'objectif: 4 visses argentées sur le couronne argentée, 3 visses sur le couronne noir et 2 visses sur le contacteur.

Première étape - Ouvrir l'objectif

#4642: Consulté 3615 fois

Aimé fois - dont moi Exifs

Ensuite, dévissez les 5 visses qui tiennent la première partie du fut de l'objectif

Etape 2 - le fut

#4643: Consulté 3614 fois

Aimé fois - dont moi Exifs

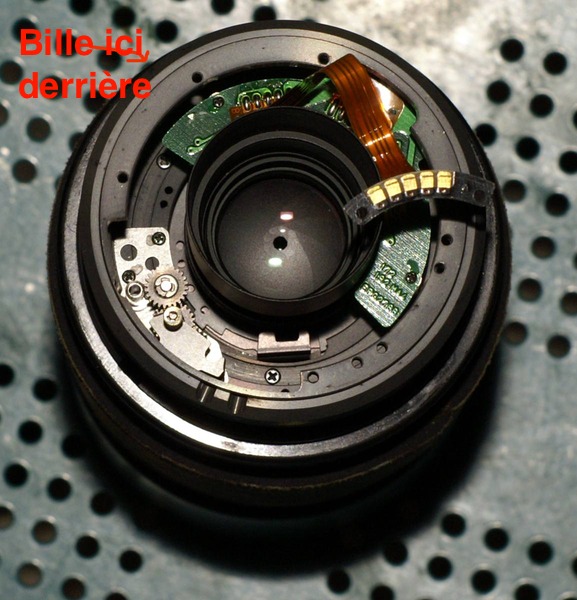

Voilà le résultat. Faites attention, car une petite bille est pincée entre la partie que vous venez de démonter et l'objectif. Elle est minuscule, ne la perdez pas!

Résultat sans le fut - Attention à la bille

#4645: Consulté 3615 fois

Aimé fois - dont moi Exifs

Cette visse tient la plaquette qui actionne "l'embrayage" AF/MF. Dévissez la visse et déposez soigneusement la plaquette.

Etape 4 - dépose de la plaquette

#4646: Consulté 3615 fois

Aimé fois - dont moi Exifs

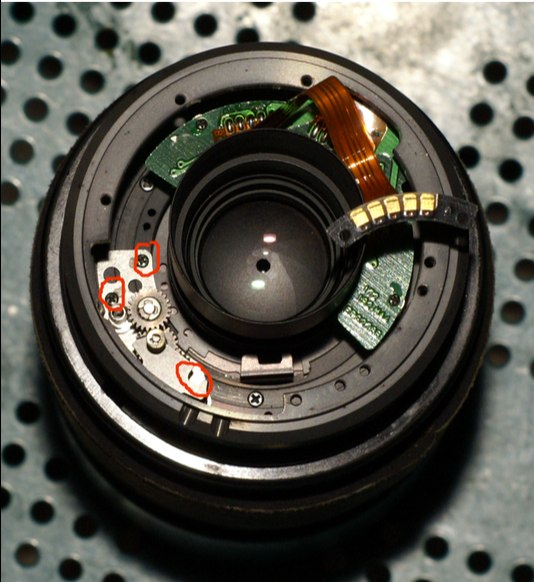

On peut à présent démonter les engrenages qui enclenchent l'auto-focus. Dévissez les 3 visses de la plaquette avec les engrenages

Etape 5 - les engrenages

#4647: Consulté 3614 fois

Aimé fois - dont moi Exifs

Sortez le mécanisme du fut. A gauche, l'axe qui s'est désolidarisé de la plaquette ( qui elle est à droite)

La rupture

#4650: Consulté 3613 fois

Aimé fois - dont moi Exifs

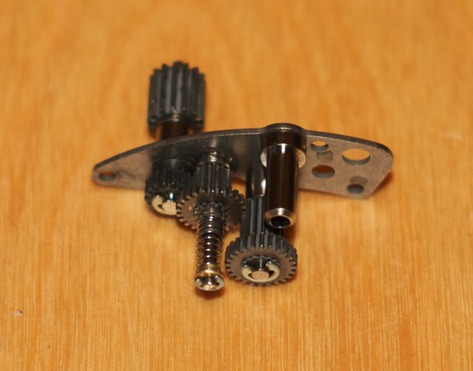

Ce matin, je m'étais contenté de remettre l'axe dans la plaquette, mais ça n'a pas duré longtemps.
Ce soir, j'ai collé les deux pièces ensemble, on vera conbien de temps ça tient.
Faites attention à ne pas mettre de la colle sur les roues dentées !

Resolidariser la plaquette et l'axe

#4649: Consulté 3612 fois

Aimé fois - dont moi Exifs

Remontez le tout en sens inverse.
Bon amusement.

[ludo2coca]

WHAOOUUUU !!!!!!!
Alors là moi je dis chapeau et faut être sacrément couillu pour faire ce type d'opération !!!!!!!

Bravo pour le tuto et ceux qui l'utiliseront te remercierons !!

[Aegolius]

Bravo,

J'espère juste que je n'aurais pas à le faire sur le mien.

[Kara]

Merci pour ce très bon tuto qui malheureusement risque d'être utile à d'autres.
C'est rageant de voir que Sigma ne résout pas des problèmes de construction aussi simples que ceux là.
Il semblerait que le mal dont souffre les 70 300 soit légèrement différent mais le résultat est le même.
Je croise les doigts pour que mon 105 ne me pose pas ce problème.

[babyloon00]

Je crois que je n'achèterai plus jamais de matériel Sigma.
J'ai à la cave deux objectifs que m'on père m'a donné quand il est passé à un boitier Sigma. Deux Sigma inutilisables car la pignonerie est foutue.
Je n'ai pas encore entrepris le démontage, je crois que je sera irréparable car il n'y a plus d'accroche. Je crois que les dents sont foutues et qu'il faudra remplacer les engrenages.

C'est un 90mm macro et un 17-35 f2.8-4

[babyloon00]

Youpie, mes 2 autres sigma sont réparés

[Slipsale]

J'aime bien voir l'intérieur des objos ! Merci.

PS : j'ai édité ton titre.

[Breizhoo]

Bravo,

J'espère juste que je n'aurais pas à le faire sur le mien.

parce que sinon

[red71]

Pas mal ! Merci pour ce retour concret et bravo pour l'acte technique
Je ne sais pas quel réputation Sigma a sur d'autres forums, mais j'ai le sentiment que le nombre de panne dépasse le minimum acceptable...

[babyloon00]

Héhé... sur 4 sigma en ma possession un seule n'a pas nécéssité de démontage.

Il faut bien reconnaitre un avantage de ces objectifs c'est qu'ils se démontent assez facilement.
Je ne sais pas si c'est le cas pour toutes les marques, mais chez Sigma, je n'ai eu besoin que de 2 tourne-visses.
Pas de pièces pressées ou d'outils propriétaire.

Evidemment c'est pas une raison pour faire de la m......

[rascal]

un sigma ça se démonte pas... ça se démembre !

[chaca]

pas sûr que tamron soit vraiment meilleur,construction très légère très plastique made in china,sigma semble bien plus costaud,plus lourd made in japan...mais bon...tout à un prix
