Bague adaptation "tilt-shift" impression 3D: test réel P9 !

[borntoswim29]

Je viens de tilter(sans jeu de mot !)ce que tu viens de dire Manu!
En fait il faudrai pouvoir avoir un deuxième axe de shiftage pour régler le problème!

[Manus]

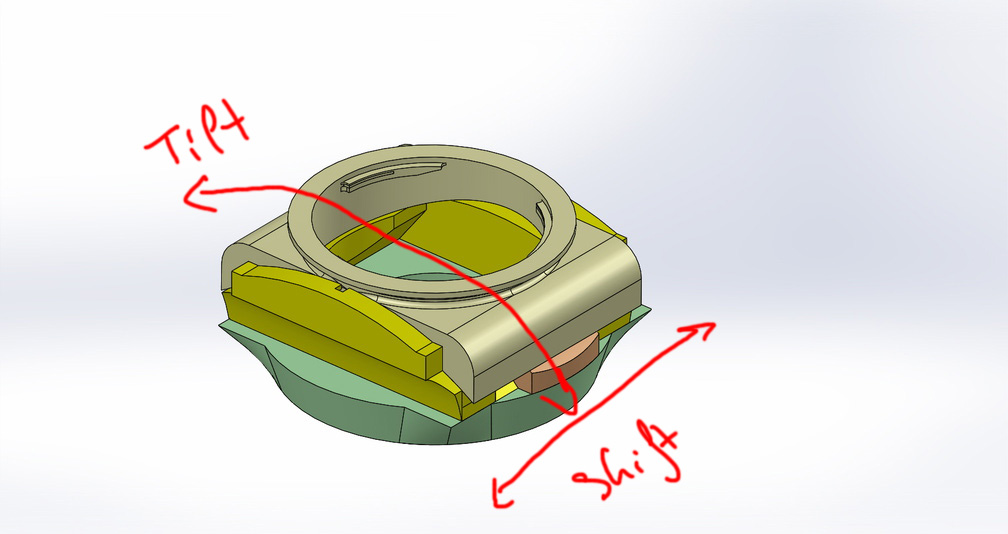

Voilà c'est ça dont je voulais parler, mais ce n'était pas bien clair comme je parlais de sens de tiltage alors que c'est une rotation...

En gros l'axe de rotation du tiltage est parallèle à l'axe de translation du shiftage, donc les deux ne peuvent se faire dans le "même sens".
Et en fait, une rotation autour de l'axe de la pièce bleue n'y aurait rien changé...

Edit en image :

#223640: Consulté 1151 fois

Aimé fois - dont moi Exifs

(je vire si tu veux)

[festae]

Salut tous
je m'abonne et peut éventuellement fournir des optiques Mamiya pour les essais
@bientôt
claude

[Fangio]

J'ai un Rokkor à shift, mais je suis très intéressé par ton travail. As-tu de la marge au niveau du tirage pour une deuxième glissière ? Tu as quelles amplitudes de translation / angles de bascule ? As-tu une idée du Ø du cercle d'image de ton optique ?

[J.C]

Arf, dommage, c'est important de pouvoir tilter et shifter dans la même direction.

[borntoswim29]

@Manu : Laisse le schéma, ça permettra à ceux qui on pas tout à fait compris, d'illustrer! Mais on est d'accord sur le principe de ce que tu voulais me faire comprendre

je m'abonne et peut éventuellement fournir des optiques Mamiya pour les essais

Fichtre, si le système fonctionne, ça peut être intéressant! mais tant que j'aurai pas testé la solidité du machin, je refuserai de mettre de telles optiques

As-tu de la marge au niveau du tirage pour une deuxième glissière ?

Ben déjà, la bague adaptation nex fait 30mm, et celle-ci dans l'état actuel en fait 37, donc il faut que je rabotte, mais je me suis pas encore penché à fond dessus
Mais ce serai top d'avoir une glissière perpendiculaire! si ça passe, je ferai

Tu as quelles amplitudes de translation / angles de bascule ?

environ 10° angulaire de chaque coté (donc 20° d'amplitude) et 10mm total de déplacement linéaire

As-tu une idée du Ø du cercle d'image de ton optique ?

Alors là, pas du tout.. Va falloir attendre les essais pour voir si déjà les angles et déplacements sont corrects et ne me font pas sortir l'optique du champ du capteur!

[spilou73]

Abonné! Ça va être intéressant à suivre ce projet

Heuuuu jsuis hors sujet, mais a quoi sert le bouton "s'abonner" sur le forum vu que lorsque tu commente tu retrouve automatiquement le fil dans la rubrique "mes messages" ?

[Manus]

Tu reçois une notification par mail pour te prévenir qu'il y a eu une/des réponses depuis ton dernier passage.

[spilou73]

Oui mais non alors, c'est bon j'ai assez de conneries dans ma boite mail pour pas en rajouter

[Lionel]

Je m abone ça m'a l'air intéressant

[West]

Excellent Mathieu

Je rajoute à ma liste du matos que je dois imprimer (quand j'aurai la belle à la maison)

[borntoswim29]

Héhé j'espère sortir un truc avant Noël! Faudra juste que je fasse de l'heure supp le week end

Je mettrai les fichiers quand j'aurai qqchose de propre

[borntoswim29]

Du nouveau aujourd'hui

Ce midi, je pense avoir réglé le problème du sens de "shiftage"
J'ai d'abord ajouté la monture E à la place de celle qu'il y avait, et j'en ai profité pour lui greffer une queue d’aronde. Comme ça, je coulisse, et j’empêche le dessus de se barrer!

Manus sera content comme ça

Il me reste quand même à lui ajouter des pièces pour avoir une fin de course.. je pense ajouter de la matière d'un coté, puis une pièce de l'autre coté (ben oui ce serai balo de pas pouvoir assembler le bazar!)

illustration du montage :


vidéo de l'ensemble en action :

phpBB [media]

[Manus]

Si je peux me permettre encore quelques réflexions (mais ça peut/va être chiant pour la conception vu les dimensions à respecter) :
- faire une platine entre les pièces jaune et bleu pour le shiftage dans le même sens que ta modif d'aujourd'hui
- trouver un moyen de faire une rotation entre les pièces bleue et violette (autour de leurs axes concentrique) pour que ton tiltage ne soit pas limité à du haut/bas et tes shiftages à haut/bas et droite/gauche.



Reste plus qu'a faire une version hélicoïdale et tu auras les 6 ddl !

[borntoswim29]

Oui, en fait il faudrait presque que la monture soit sur un roulement quoi! Chiant mais pas impossible je pense! Surtout qu'avec l'impression 3D je peux faire des assemblages à la con impossible à monter sauf en 3D, donc à réfléchir effectivement!

[Manus]

Pas forcément un roulement car tu n'auras (sans doutes) pas besoin d'un mouvement si doux, mais c'est l'idée.
Et pour la v45 prévoir des systèmes de blocages des différents mouvement, de quoi fixé le tout sur un trépied, et tu seras le roi !
