Je reformule ma question. Où dois-je connecter les fils sur le sabot et a quelle tension?

#18 Message Mar 21 Déc 2010 18:33

Bon, j'ai tout trouvé, je vais commandé le matos et essayé de tous monter ca!

Juste encore une dernière question. Vous avez dit que le câble raccordant le lecteur CD était le même que la télécommande de déclenchement filaire minotlat. Ne serait-il pas possible de commandé du câble lecteur CD?

omega700 · #19 Message Mer 22 Déc 2010 18:46

Bonjour.

Je ne sais pas si j'ai bien compris votre problématique... mais j'y réponds quand même!!! (peut-être un peu tard)
J'avais réalisé il y a plusieurs années une télécommande filaire très simple pour déclencher mon appareil (Minolta 7Hi, puis 5D et enfin A700)
Le connecteur sur l'appareil photo est un cable audio CDROM modifié.
Il faut couper une des 4 connections et limer ou fondre le reste jusqu'à ce qu'il s'adapte à l'appareil.
Il faut de la même façon limer / fondre pour réaliser une entaille dans ce connecteur pour l'adapter au détrompeur de l'appareil.

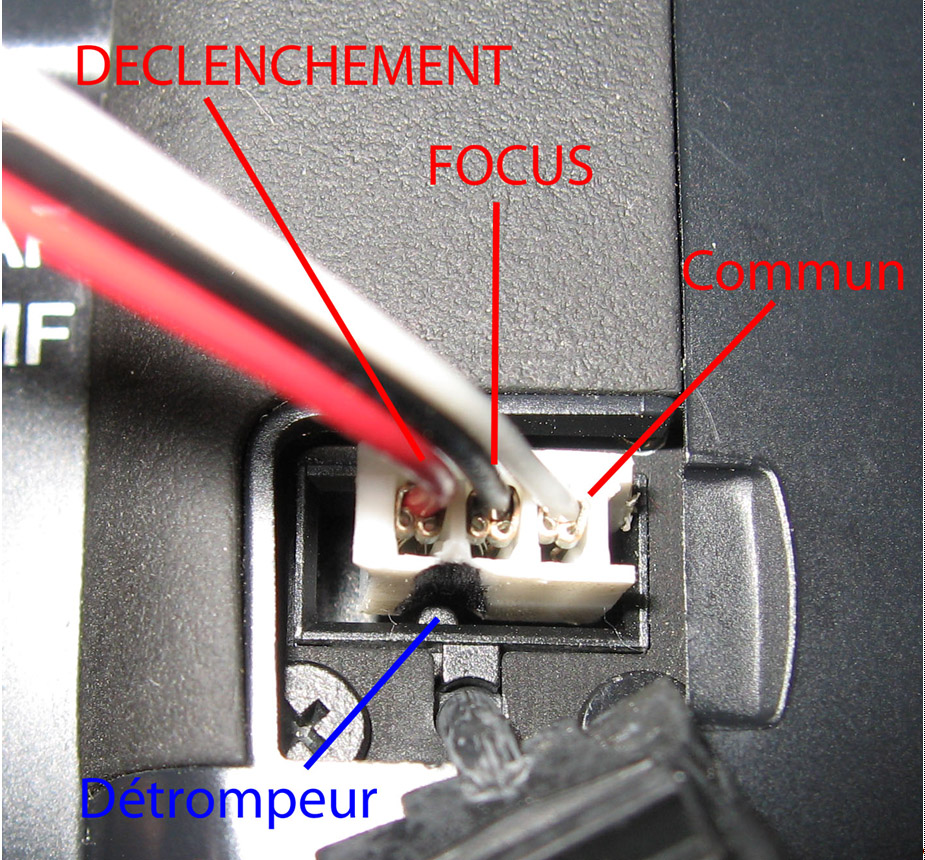

En regardant de dos le connecteur, de gauche vers la droite:
• le premier connecteur est le déclenchement
• le second est le focus
• le troisième est le commun

Pour mettre au point, commun et focus sont reliés.
Pour déclencher, commun, focus et déclenchement sont reliés.
Au choix : on peut concevoir une télécommande qui permette de mettre au point puis de déclencher ou une qui fasse les deux directement.
Le câble ne doit pas dépasser 5 mètres pour éviter trop de pertes.

Si cela peut vous être utile...

#20 Message Mer 22 Déc 2010 19:41

merci beaucoup!!!!

Car les fiches avec 4 conducteurs, j'en ai des tonnes!

reste plus qu'a limer tous sa et a mettre des câbles dedans...

omega700 · #21 Message Jeu 23 Déc 2010 01:48

Personnellement, j'avais conservé toute la première partie du branchement CD (si ce type de câble CD existe encore sous cette forme).
J'avais gardé les câbles rouge/noir/blanc insérés sur la prise audio CD blanche, tels que l'on les voit sur la photo, ainsi que l'autre extrémité (prise noire de la photo) dans laquelle je n'ai eu qu'à insérer, à l'opposé, les 3 câbles rouge/noir/bleu que j'avais trouvés (chez Conrad, pub gratuite!).
Si je me souviens bien, pour démonter (et remonter?) les câbles dans cette "prise" noire, il faut légèrement appuyer avec une pointe sur les connecteurs cuivrés que l'on voit par les petites "fenêtres" aménagées.

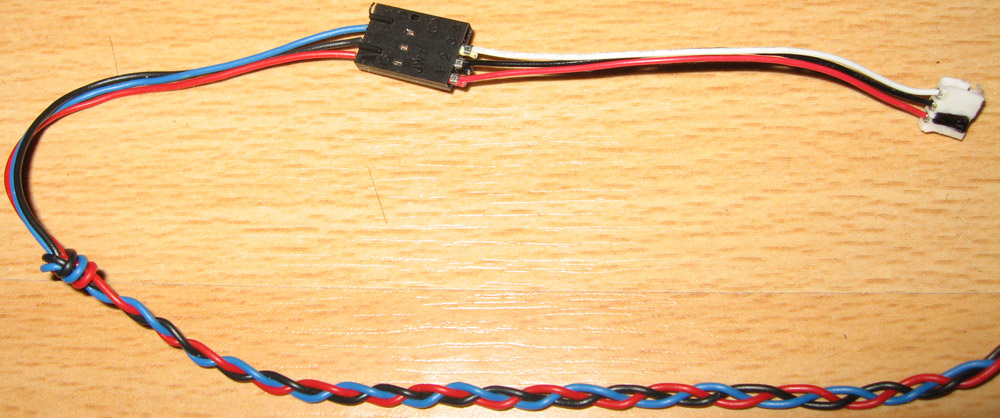

Les 3 câbles (rouge/bleu/noir) ont été tressés fort aimablement par ma fille .. sur 5 mètres de longueur...!!!

#22 Message Jeu 23 Déc 2010 07:23

ok, et tu les mets comment les conducteurs dans la prise blanche qui va dans l'appareil? (je crois que j'ai les cosses adaptée) car je n'ai que la fiche... Il faut que je trouve les cable. D'ailleur si tu pouvais me dire le diamètre de ceux-ci voir même la section. diamètre au carré * PI / 4

omega700 · #23 Message Jeu 23 Déc 2010 18:22

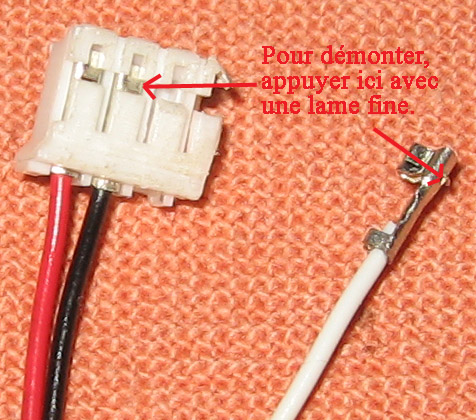

Les cosses d'origine me semblent très particulières (1,2 mm de diamètre; 2,2 mm de hauteur à l'endroit où viennent s'embrocher les picots du CD; une petite excroissance pour se bloquer dans le trou de la prise) et difficiles à trouver.

: #65037: Consulté 927 fois

Exifs

: #65034: Consulté 927 fois

Exifs

C'est pourquoi, je me suis arrangé pour tout récupérer sur le câble CD audio!
J'ai gardé intacte la partie qui va de la prise CD blanche à la "prise" noire.

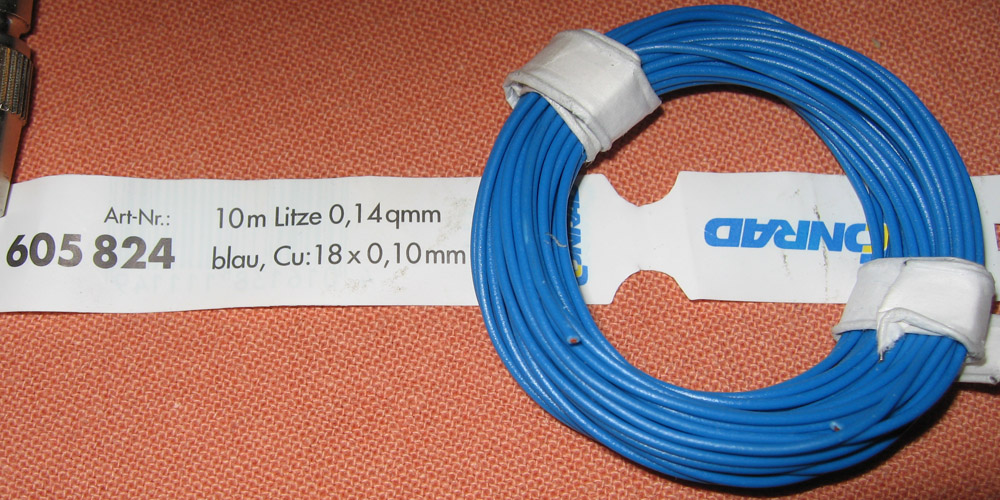

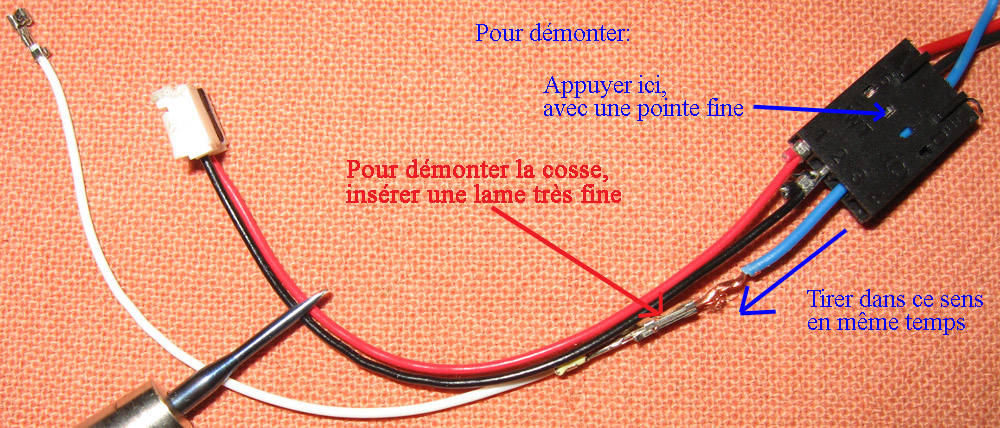

Par contre j'ai démonté les cosses de la prise noire (voir sur photo jointe), je les ai "ouvertes"avec un tournevis très fin, j'ai enlevé les fils d'origine, j'ai enfilé les câbles de 5 mètres (voir références sur photo jointe) à travers la prise noire avant de les reglisser dans les cosses, puis j'ai resserré doucement les cosses avec une pince.

: #65035: Consulté 927 fois

Exifs

: #65036: Consulté 927 fois

Exifs

Vu le prix d'un ensemble cordon audio CD, ce n'est pas la peine de trop s'ennuyer! A condition d'en trouver encore!!!

#24 Message Jeu 23 Déc 2010 19:50

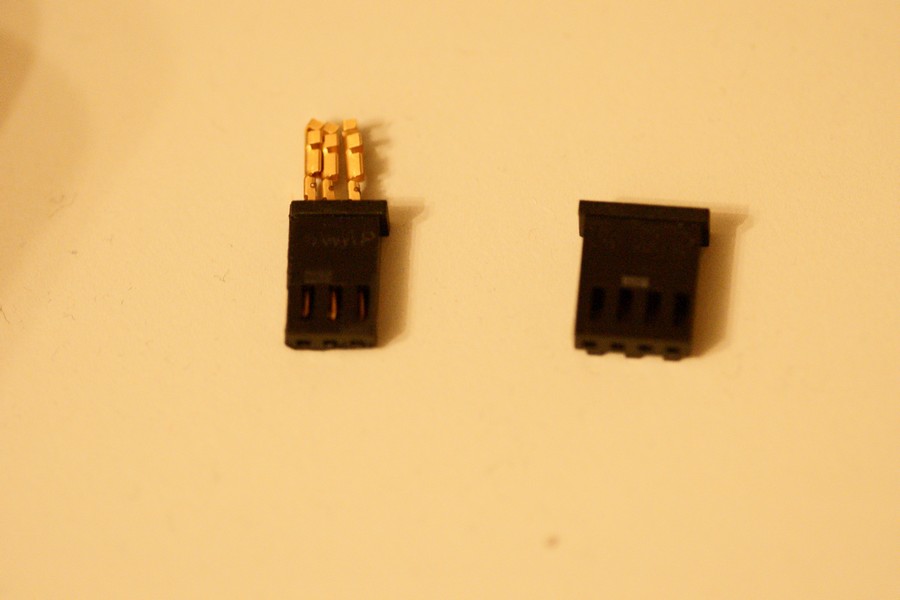

bon, j'ai fabriqué tous ca avec des cosses pas du tous adapté, sa rentre dans le boitier et sa plie pas les petites broches. Si je met un truc conducteur sur les 3 extrémités de cosse qui sort sa fait la photo, youpi! reste plus qu'a trouvé un câble^^

edit: dsl pour la qualité de la photo...

oliv74 · #25 Message Ven 24 Déc 2010 13:08

merci omega7000 pour ce photoreportage très intéressant

Okapi · #26 Message Mer 29 Déc 2010 03:03

Quand je pense à tout ce bazar alors qu'un câble no-name coûte 8$ port compris :roll:

, et qu'il n'y a plus qu'à sortir les câbles vers la commande, pour ton histoire de réglage, un simple relais à temporisation fait l'affaire, je ne vois pas pourquoi cela te semble si compliqué, et pour un des points plus haut, les relais classiques sont toujours sans tension au contact, ce ne sont que de simples interrupteurs au même stade que la commande originale du câble.

#27 Message Mer 16 Fév 2011 19:07

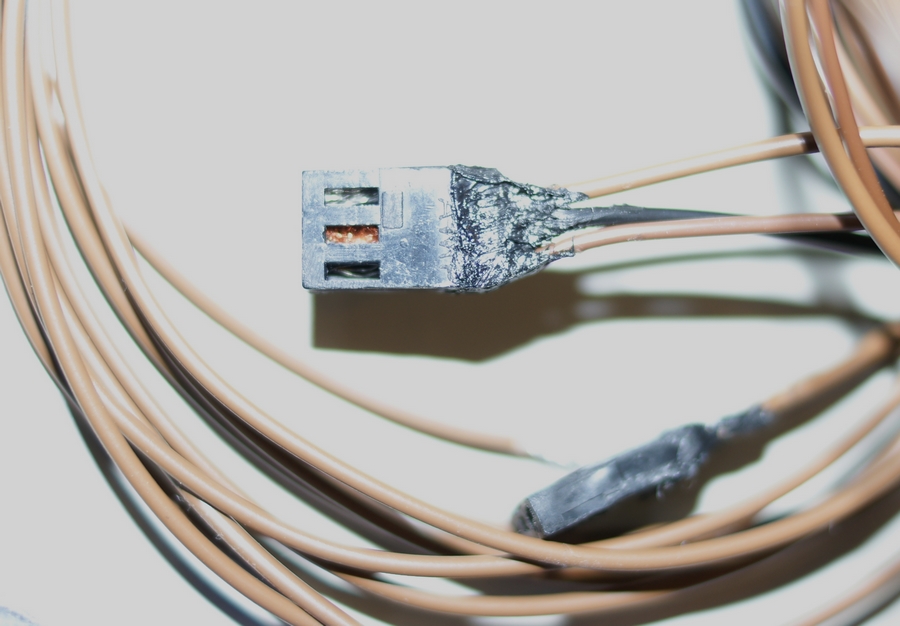

Réussi, j'en ai fait deux, un court et un long. J'ai pas trouvé des cosses pour la prise alors j'ai dénudé, j'ai mis au fond ( le cuivre à raz) et j'ai fondu à l'arrière la gaine des cables avec le plastic de la prise... C'est pas très très joli, mais ca tiens^^

Je vais mettre une gaine thermo pour cacher parseque...

l'image, vivement la gaine thermo^^

Okapi · #28 Message Jeu 17 Fév 2011 02:18

Et je n'ai toujours pas compris pourquoi tu as fait tout ce bazar… :zinzin:

#29 Message Jeu 17 Fév 2011 17:31

Ben à la base c'est pour une barrière infra rouge qui fait tirer un relais et qui fait prendre la photo à l'appareil qui lui déclence les flash.

J'ai déja mis le relais, je vais commander la barrière

Il manque la fiche aussi

et j'ai aussi fait un fil court pour déclencher avec un bouton poussoir pour éviter les vibrations lorsque j'appuie avec le doigt sur l'appareil (il manque la fiche)

Et deux autres qui ont déja la fiche et quand les 3 cables sont en contacte, sa prend la photo. Pour faire cette image:
http://www.google.ch/imgres?imgurl=http ... 29,r:4,s:0

et la meme en plus court

Okapi · #30 Message Jeu 17 Fév 2011 20:30

Nous sommes bien d'accord sur la finalité, mais pourquoi ne pas avoir employé un câble avec la prise originale qui coûte moins de 10$ sur le net et qui comporte les trois fils disponibles?

#31 Message Jeu 17 Fév 2011 21:23

Okapi a écrit :Nous sommes bien d'accord sur la finalité, mais pourquoi ne pas avoir employé un câble avec la prise originale qui coûte moins de 10$ sur le net et qui comporte les trois fils disponibles?

parseque c'est dur de commander avec mon entourage familiale... Si tu commande pour moi et que tu me remet à la sortie des suisse pourquoi pas^^

vroum · #32 Message Jeu 17 Fév 2011 21:47

Lionel a écrit :parseque c'est dur de commander avec mon entourage familiale...

Normal, sinon t'aurais vidé la totalité des banques suisses :mrgreen:

...
