Bague adaptation "tilt-shift" impression 3D: test réel P9 !

[meta 4xer]

Allez, je vais prendre 5mn pour faire un petit compte rendu...

Alors, j'ai imprimé la plupart des pièces de Borntoswim. Globalement je n'ai pas eu de problème, avec quelques coups de lime, du papier de verre et du scalpel, tout est rentré dans l'ordre. Par contre il y a des pièces qui ne sont pas conçues pour être assemblées à postériori, et mon imprimante ne possède pas 2 buses, ni de fil soluble, donc je ne peux pas imprimer 2 pièces imbriquées l'une dans l'autre. Pas de possibilité pour moi donc de tester l'ensemble en fonctionnement, je peux juste constater que les dimensions fonctionnent bien, avec l'imprimante du boulot en tout cas.

La partie "monture" est clairement trop fragile, pas assez de matière pour que ça puisse se tenir, il faut au moins 3/4mm d'épaisseur en général avec notre machine.

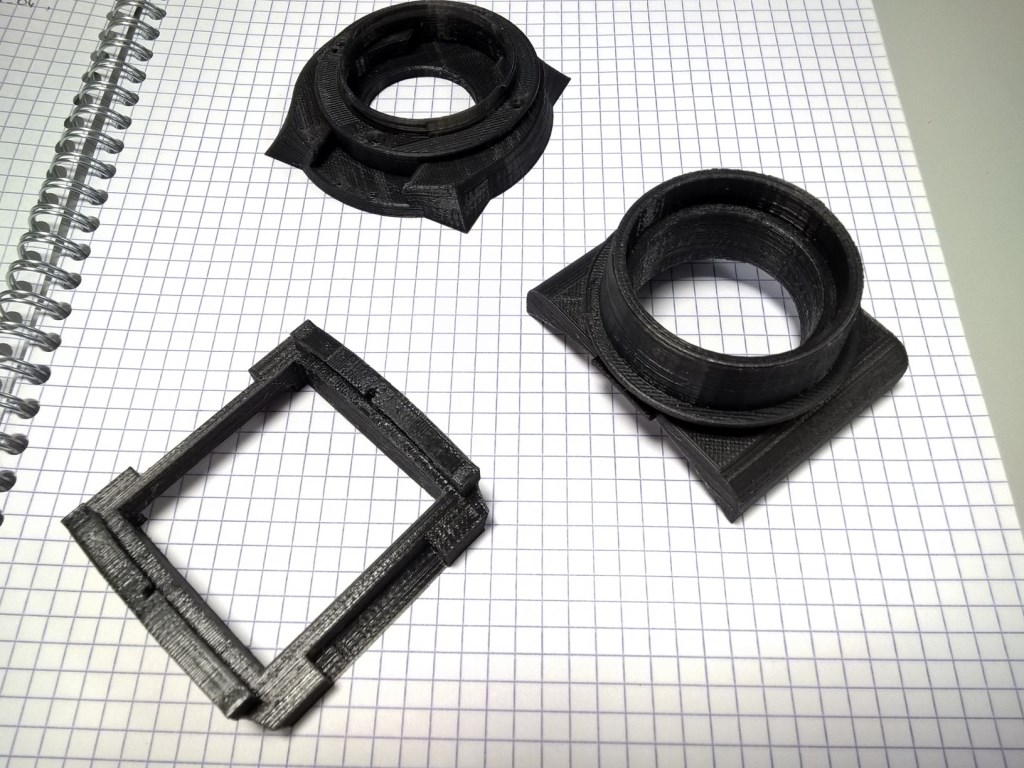

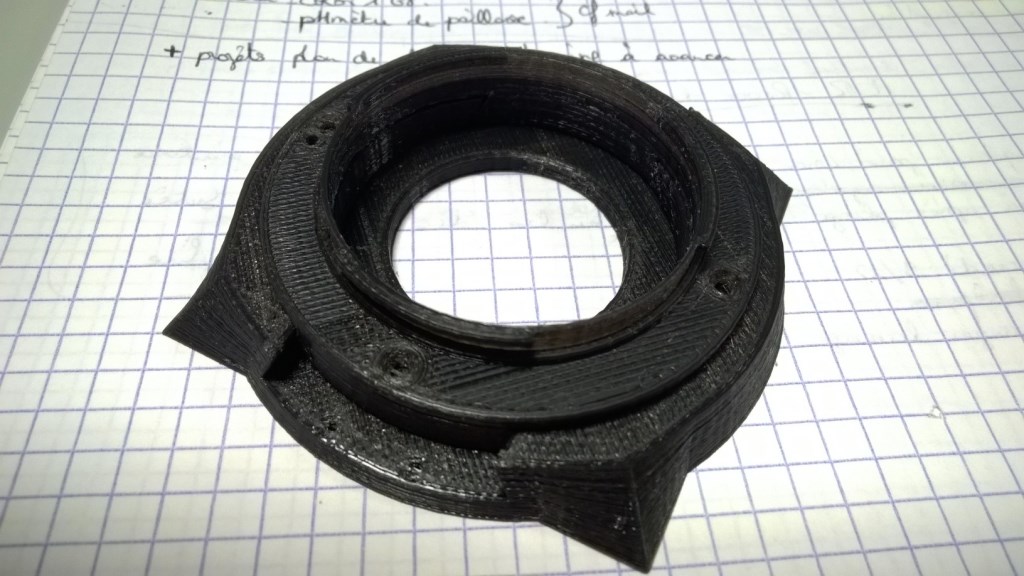

Quelques photos au smartphone:

#264761: Consulté 1396 fois

Aimé fois - dont moi Exifs

#264762: Consulté 1396 fois

Aimé fois - dont moi Exifs

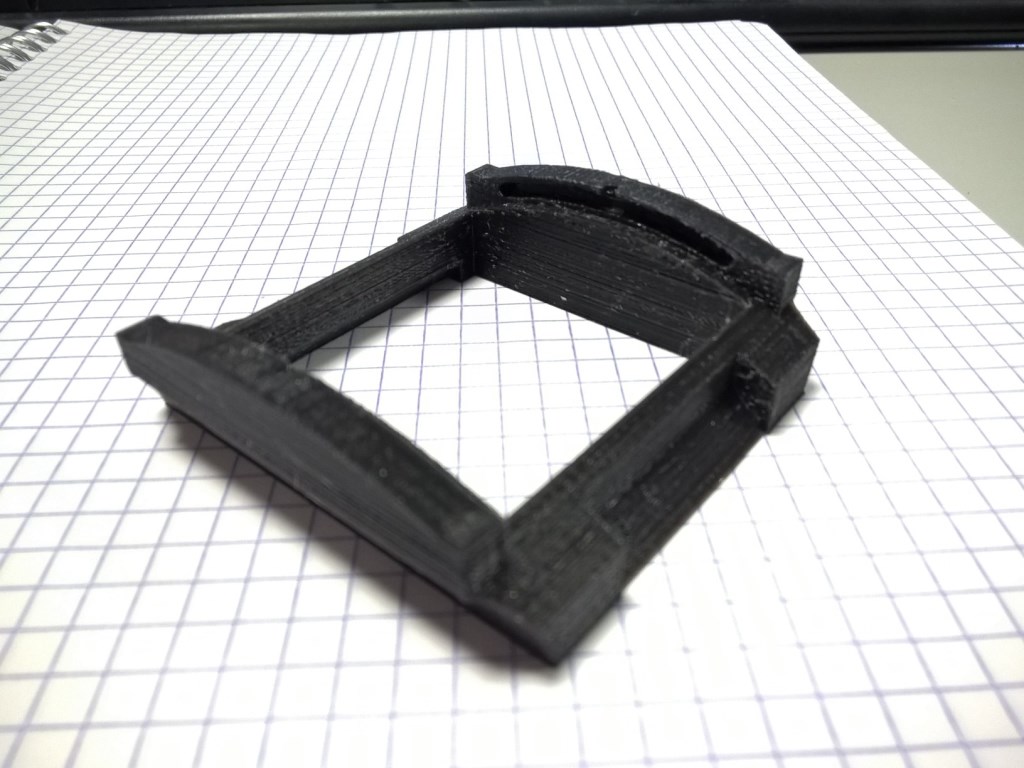

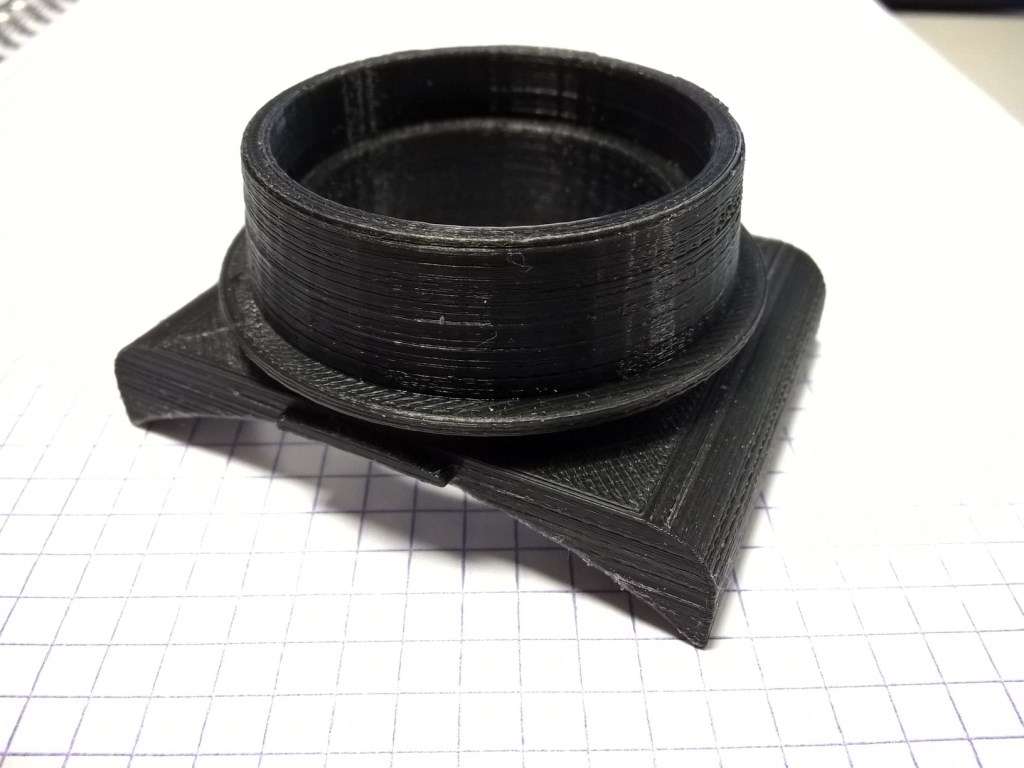

les 2 pièces assemblées avec une queue d'arronde:

#264763: Consulté 1396 fois

Aimé fois - dont moi Exifs

#264764: Consulté 1396 fois

Aimé fois - dont moi Exifs

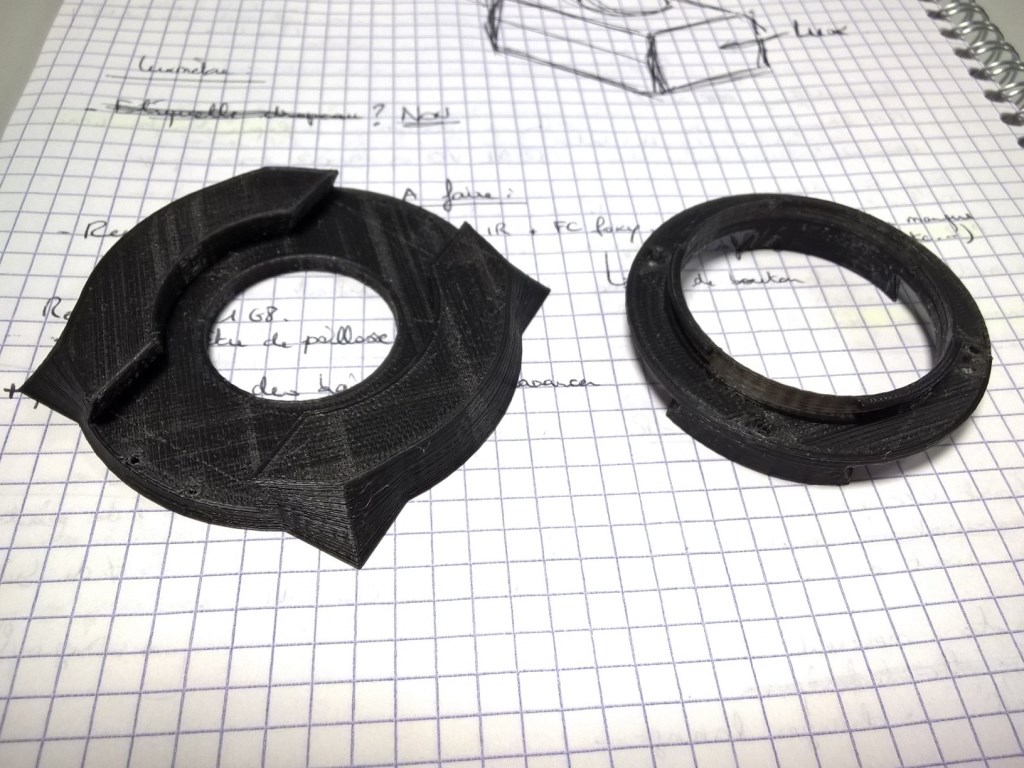

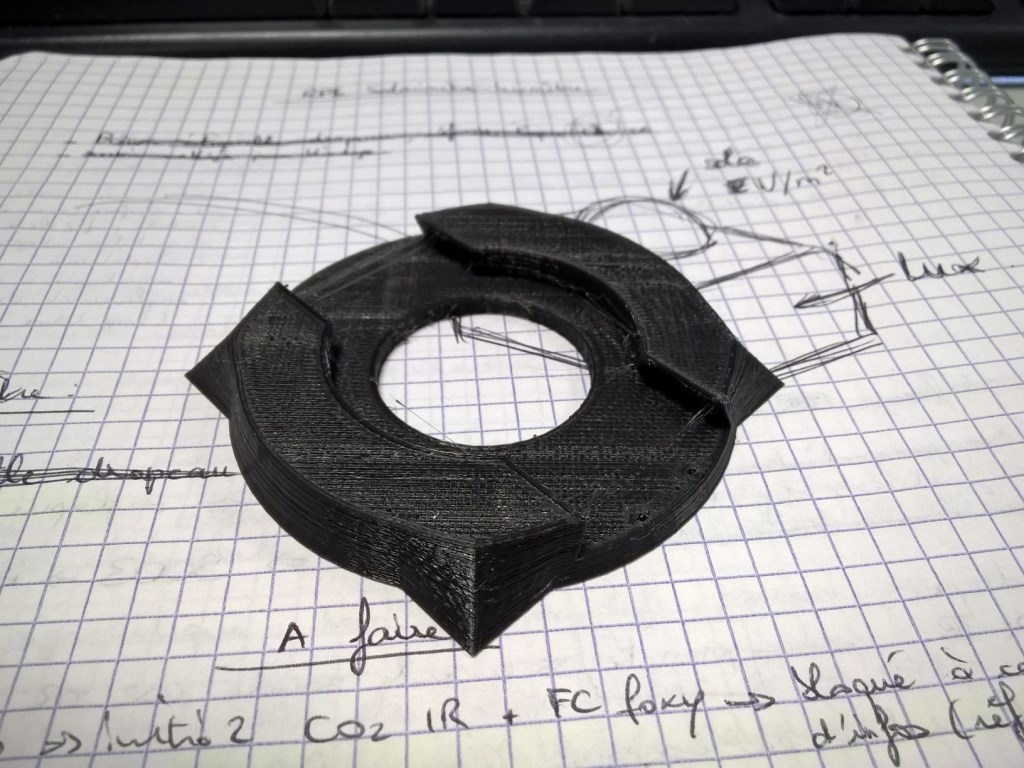

Sur cette pièce on voit bien le petit ergot qui vient se loger dans la lumière de l'autre pièce, et qui gène le montage à postériori. Si je le casse, ça se monte mais ça ne tient plus. Je n'ai pas le temps en ce moment de bricoler une solution en CAO.

#264765: Consulté 1396 fois

Aimé fois - dont moi Exifs

#264766: Consulté 1396 fois

Aimé fois - dont moi Exifs

Ces derniers jours j'ai bricolé un truc pour maintenir le flash du A6000 dirigé vers le plafond, et pouvoir mettre un truc diffusant devant, ça a l'air de fonctionner, je ferai une petite review...

[borntoswim29]

Héhé, j'avais pas vu les dernières pièces imprimées! ça donne bien!
Je pense qu'en le bidouillant un peu ça devrait pouvoir se monter.. Et pour la monture, à moins d'imprimer ça sur une imprimante plus précise ou avec d'autre matériaux ce sera chaud. Ou éventuellement récuperer une monture existante en alu pour la viser à la place! J4ai des pièces détachées partout chez moi faudrait que j'essaye..

Je veux bien mettre le step à dispo, mais le problème c'est que le montage est prévu pour être adapté sur Nex et surtout avec la lentille d'un rollei démontée (le Shembra-R)
Et en plus, c'est même pas sur que ça fonctionne
Après je pense que les modifs à faire pour adapter autre chose doivent pas être bien compliquée!

[meta 4xer]

Je viens sur Paris le we du 30 avril, on peut peut-être se boire une mousse si tu es dispo, que je te refile les pièces... et si on a le temps d'ici là, on peut essayer de trouver une solution pour pouvoir monter le tout, j'ai toujours l'imprimante pas loin pour refaire des pièces si on se dépêche

[borntoswim29]

toujours partant pour une mousse!
Je vais voir si je peux réfléchir à une solution alternative pour l'assemblage (quitte à éventuellement rajouter une pièce à coller/visser )
On se tiens au courant!

[meta 4xer]

Ok d'ici la je fabriquerai les petites pièces qui manquent.

[Vanson]

Je serais pas mal intéressé de tenter une adaptation pour les montures A et du coup de tenter une impression.

Est-il possible d'avoir les sources 3D ?

[borntoswim29]

Pas de soucis, je peux te transférer l'assemblage. En revanche Meta 4xer m'a prévenu que j'avais un mélange de pièces "éducation" et d'autres normales (oui certaines on été faites au taff et les autres chez moi . Du coup ça a tendance à tout tranformer en version "éducation" )
Envois moi ton mail en MP et je te transfère ça (valable également aux autres qui veulent le fichier! )

[Vanson]

Pas de soucis, je peux te transférer l'assemblage.

Cool je pourrais rajouter des photos alors

En revanche Meta 4xer m'a prévenu que j'avais un mélange de pièces "éducation" et d'autres normales (oui certaines on été faites au taff et les autres chez moi . Du coup ça a tendance à tout tranformer en version "éducation" )

Ok je vais voir ça.

Tu utilise quoi pour la modélisation ?

[borntoswim29]

J'ai utilisé SW, mais si besoin je peux transformer les pièces en Step ou en format Créo (on utilise SW 2014 et Créo 2 au taff)

[Vanson]

J'ai utilisé SW, mais si besoin je peux transformer les pièces en Step ou en format Créo (on utilise SW 2014 et Créo 2 au taff)

Non ça me va, merci je regarde ça

[Tom D]

Je suis bluffé les amis. Ne comprenant rien à votre jargon, je suis évidemment interessé par le produit fini si vous parvenez à trouver une solution à vos soucis techniques.


En tout cas bravo à tous

[Manus]

Je serais pas mal intéressé de tenter une adaptation pour les montures A et du coup de tenter une impression.

Le truc limitant c'est, à mon avis, le tirage de la monture A et il te faudra sans doutes utiliser des optiques de moyen format pour que ça marche.

[Vanson]

Le truc limitant c'est, à mon avis, le tirage de la monture A et il te faudra sans doutes utiliser des optiques de moyen format pour que ça marche.

C'est toujours possible de rajouter une lentille

[Manus]

Ouch, tu compliques les choses !

[borntoswim29]

purée, le centrage de la lentille devra être parfait (tout comme la lentille d'ailleurs^^)
Là je me suis basé sur la bague d'adaptation MD/MC pour tout faire rentrer dans cet intervale! c'est serré, mais en gardant ces mouvements, ce sera difficile de raccourcir le tirage (ou alors il faut reconcevoir pour un système autre )

[Fangio]

purée, le centrage de la lentille devra être parfait (tout comme la lentille d'ailleurs^^)

Pour une bague de décentrement, c'est un comble.
