Modification trépied.

[vroum]

J'ai un trépied manfrotto 190B, bien mais encombrant et parfois lourd...
J'ai un mini giotto, modifié , 10.5cm de haut, impec pour champi et macro raz'bitume.
Mais rien entre les deux
Le but est d'avoir un trépied léger, peu encombrant, mais avec un peu de hauteur quand même.
Un petit tour chez les marchands, bof, pas convaincu.
J'ai toujours mon 1er trépied, un slick U8000, rotule plastoc cassée, qui sert donc pas à grand chose...
Mais

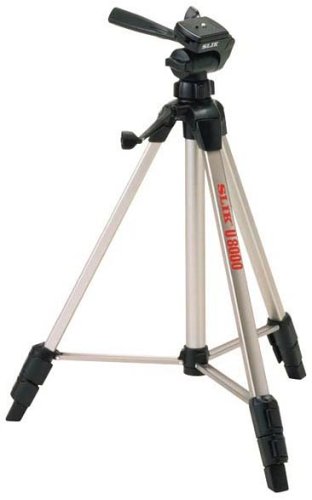

Voici donc la bête, merci mr Slick pour la photo :

#106708: Consulté 920 fois

Aimé fois - dont moi Exifs

J'ai donc commencé par tout démonter, pas forcément simple vu que c'est pas prévu pour .

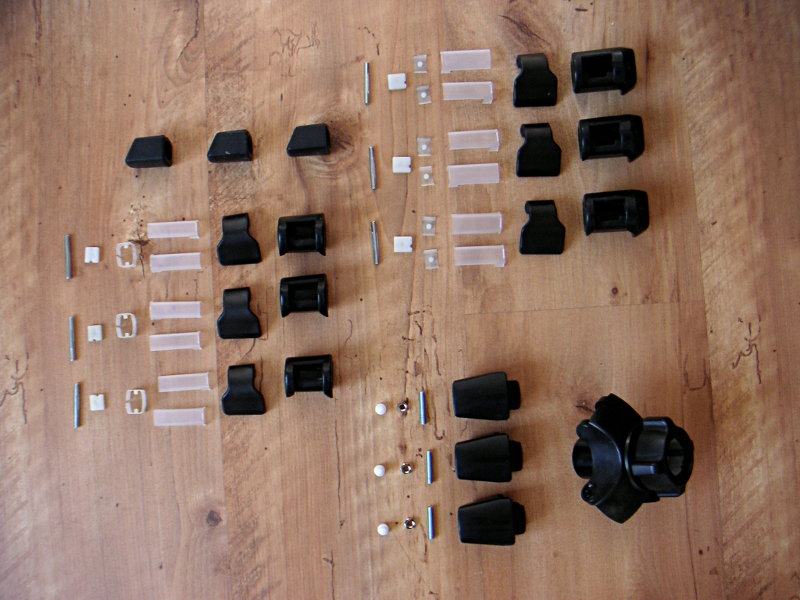

ça donne ça:

#106710: Consulté 920 fois

Aimé fois - dont moi Exifs

En haut à G les 3 pieds caoutchouc. Puis dans l'ordre les axes métalliques des clapets, les patins de blocages blanc, les guides et butées translucides, les clapets, et les supports de l'ensemble.
En bas à D le support central avec les 3 articulations de pied.

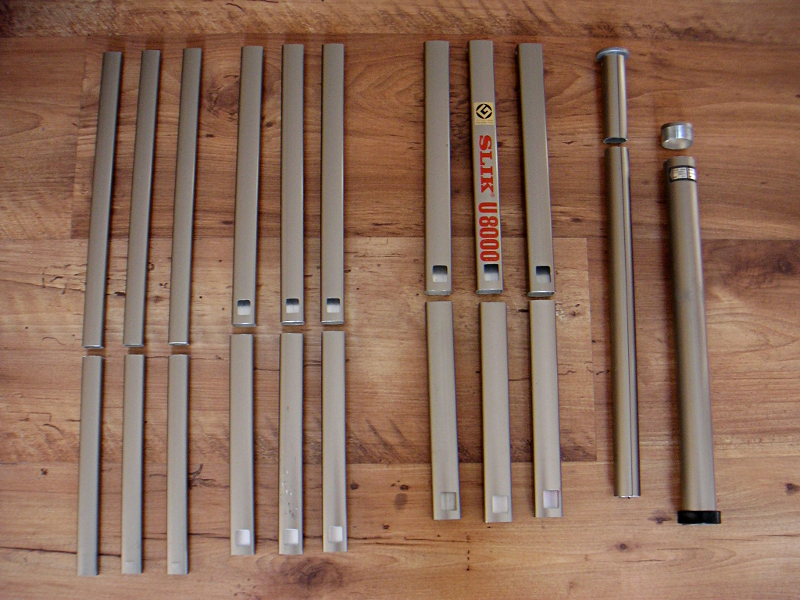

Ici les tubes, du plus petit au plus gros avec la colonne centrale à la fin:

#106711: Consulté 920 fois

Aimé fois - dont moi Exifs

Bon là les tubes ont été raccourcis , ce qui est en haut est conservé, ce qui est en bas est supprimé .
En gros 18cm de moins par section .
Il a fallu refaire les ouvertures rectangulaires en bas des tubes, elles servent pour le blocage.

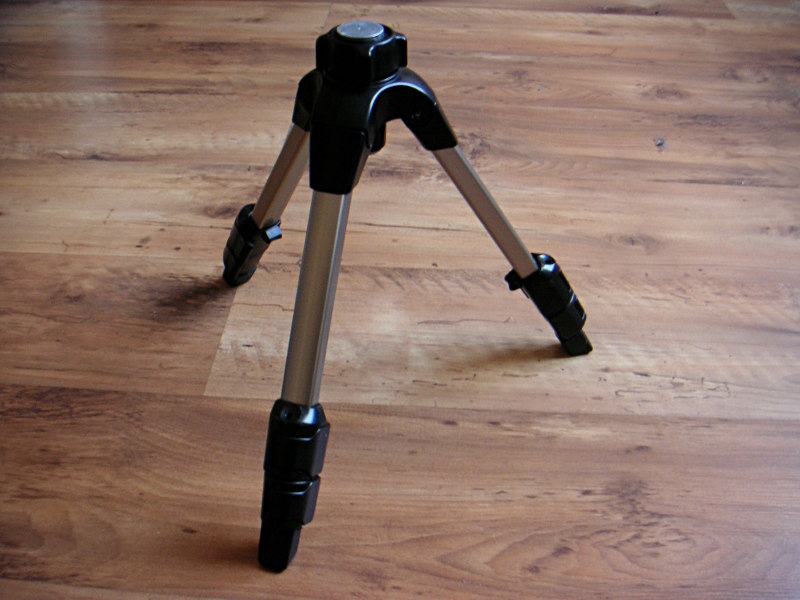

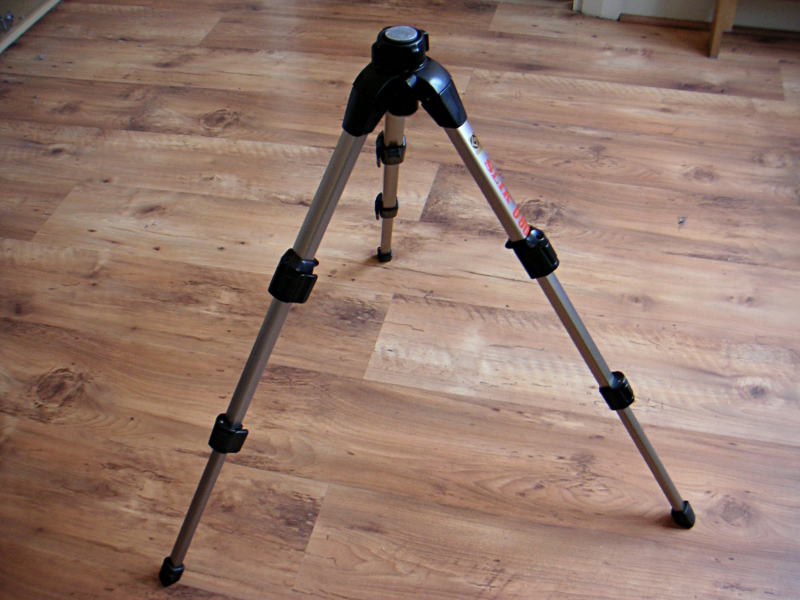

Une fois tout bien fini on remonte le tout :

#106712: Consulté 920 fois

Aimé fois - dont moi Exifs

#106713: Consulté 920 fois

Aimé fois - dont moi Exifs

Bon un peu radical , suppression de la colonne centrale, et de l'entretoise qui sera remplacé par un fil ou cordon, fait aussi bien l'affaire et pèse moins. La hauteur finale est de 30cm au mini, et 60cm au max. Longueur replié sans rotule:35cm.
Il manque plus qu'à faire la fixation de rotule . Ce qui fera une fois fini le viseur à 20cm de plus, total 80cm.
Bien suffisant pour photographier assis ou accroupi .

[dje1050]

ben alors on fait bricolo bricolette

[vroum]

Suite et fin du bricolage .

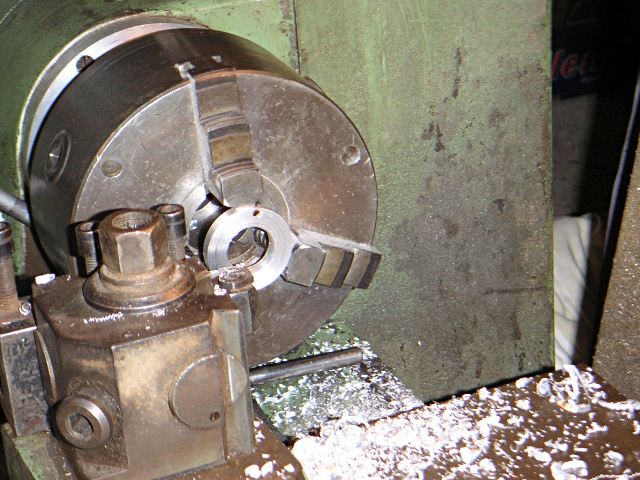

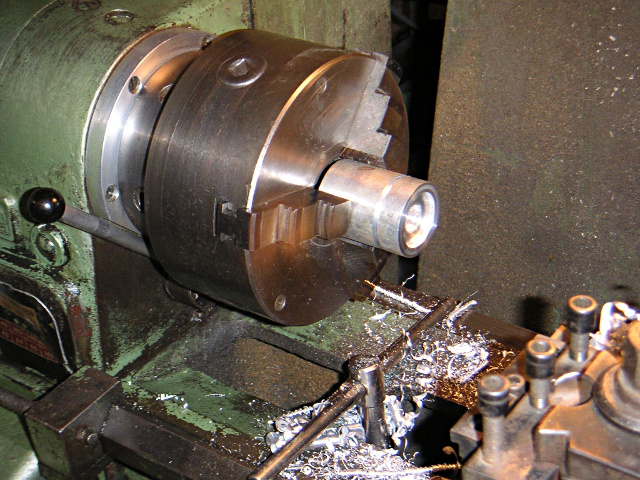

Un bout d'alu, un tour:

#108074: Consulté 820 fois

Aimé fois - dont moi Exifs

#108076: Consulté 820 fois

Aimé fois - dont moi Exifs

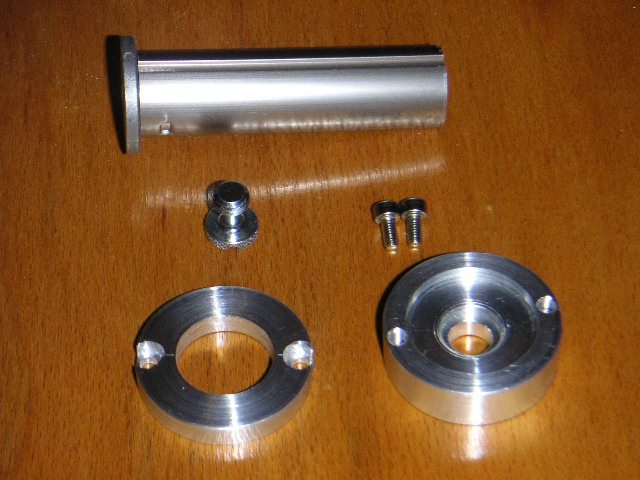

Les deux pièces finies en bas:

#108077: Consulté 820 fois

Aimé fois - dont moi Exifs

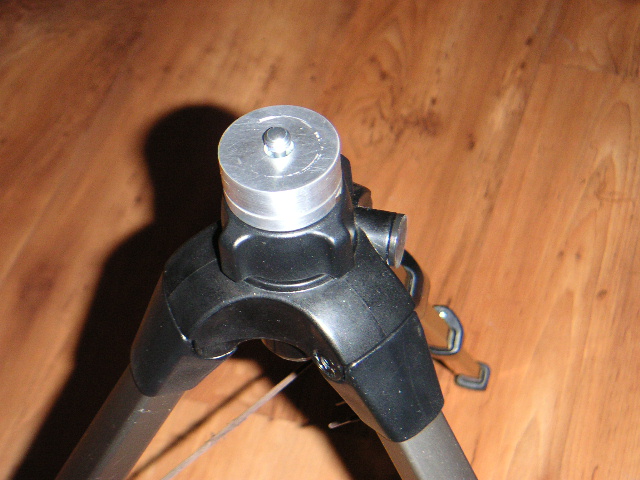

Monté et installé sur le trépied:

#108079: Consulté 820 fois

Aimé fois - dont moi Exifs

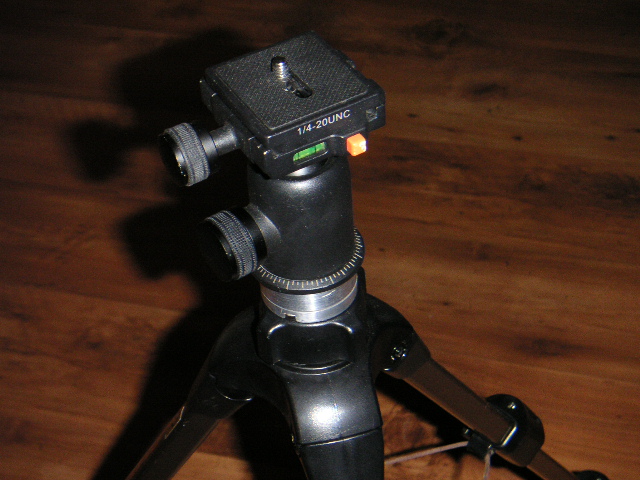

Et fini la rotule peut être installée :

#108080: Consulté 820 fois

Aimé fois - dont moi Exifs

Voilà, un trépied court pour le voyage avec une rotule standard, lèger et peu encombrant .
Il existe le cullmann nanomax 200T en neuf dans le même type de dimension, pour environ 38-40€, là peanuts , juste de la récup maison.

[cyclotron77]

Elles sont belles tes pièces tournées super idée cette modification

[katamarant]

superbe travail !

[manu2023]

ah ouais ! pas mal !

[touco]

Beau travail vroum

[dje1050]

pas mal
dis vois c est quand que tu le rehausse un peu car il est bas la

[vroum]

Si je veux plus haut j'ai déjà , c'est le 190B .
Bon à la place de l'entretoise centrale qui n'allait plus car trop grande et encombrante, j'ai mis un lacet .
Ca fait pas classe mais ça rempli bien son rôle avec légèreté et souplesse .
Un trépied facile à promener en moto quoi , voir à pied aussi.

[vroum]

Testé en voyage, résultat nickel .
Seul bémol la BBH-100 montée dessus était trop encombrante.

[Quentin]

beau boulot !

[Fleet68]

magnifique vroum !
je jalouse sur le tour a metaux

[Smanux]

Et ça pèse combien au final sans la rotule ?

[vroum]

780g d'après ma vieille Berkel si elle est juste .
