[tutos] minolta 28f2.8 gommé

[dje1050]

voila après un achat malheureux j ai reçu un 28mm gommé
je vous montre donc le remontage (et oui c est ca le plus dur )

voici les pièces démontées:

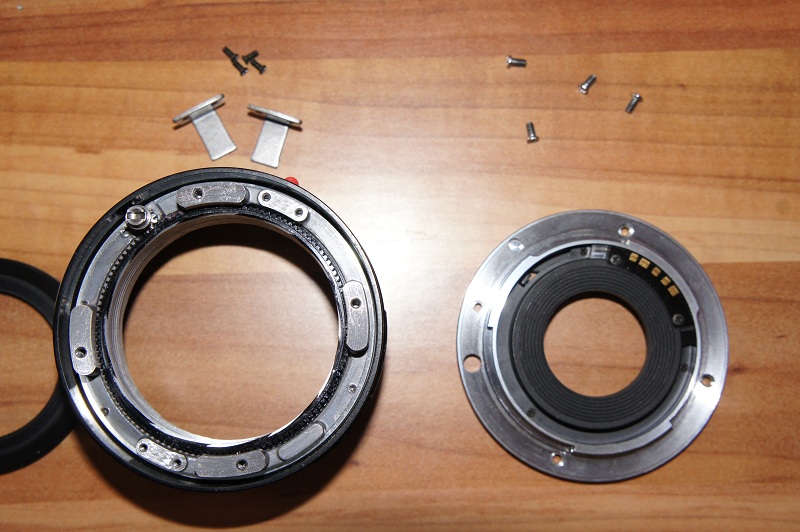

la baïonnette et la carcasse avec les guides en haut

#106839: Consulté 423 fois

Aimé fois - dont moi Exifs

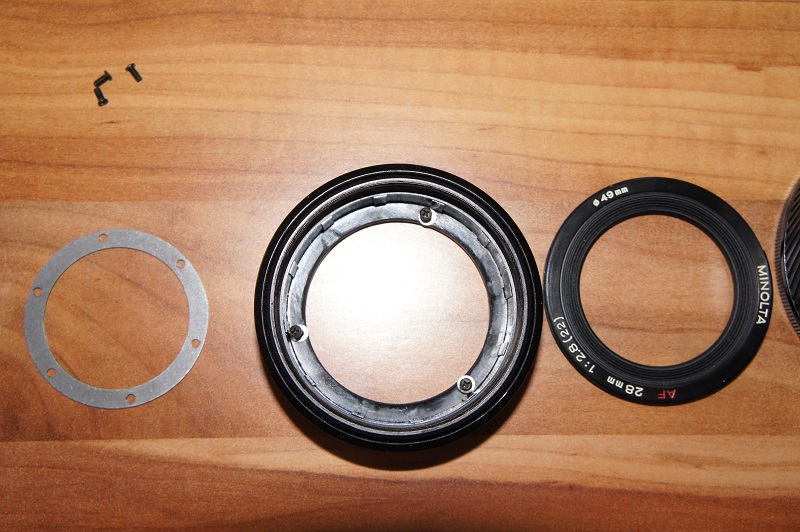

cache avant et bloc pare soleil et la rondelle pour tenir le diaph

#106840: Consulté 423 fois

Aimé fois - dont moi Exifs

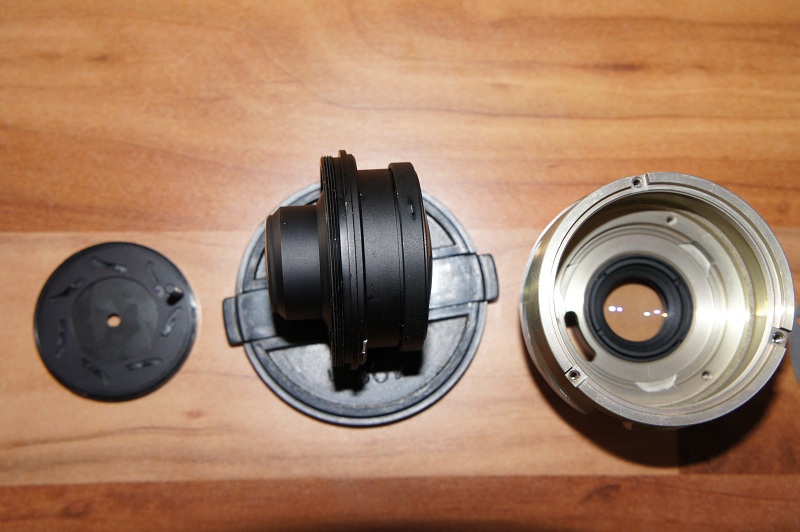

le diaph , le bloc optique et le bloc vissant

#106841: Consulté 423 fois

Aimé fois - dont moi Exifs

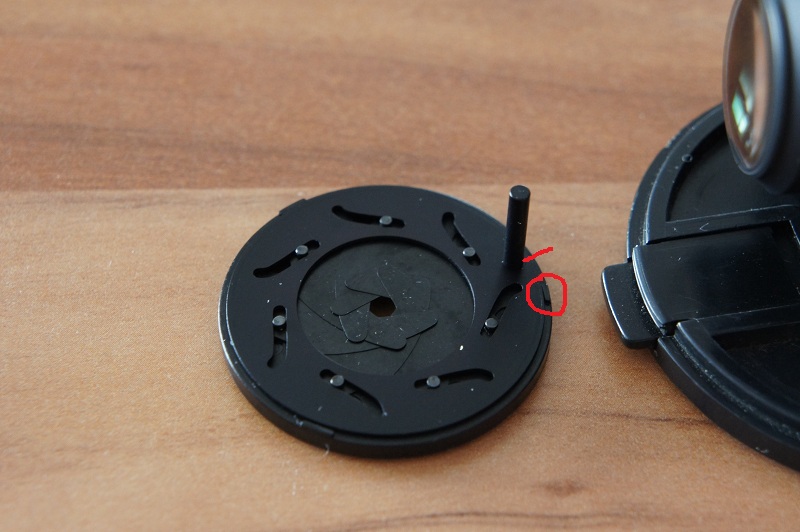

il faut bien repèrer l emplacement de la tige par rapport aux plots (le petit)

#106842: Consulté 423 fois

Aimé fois - dont moi Exifs

le bloc optique démonté

#106843: Consulté 423 fois

Aimé fois - dont moi Exifs

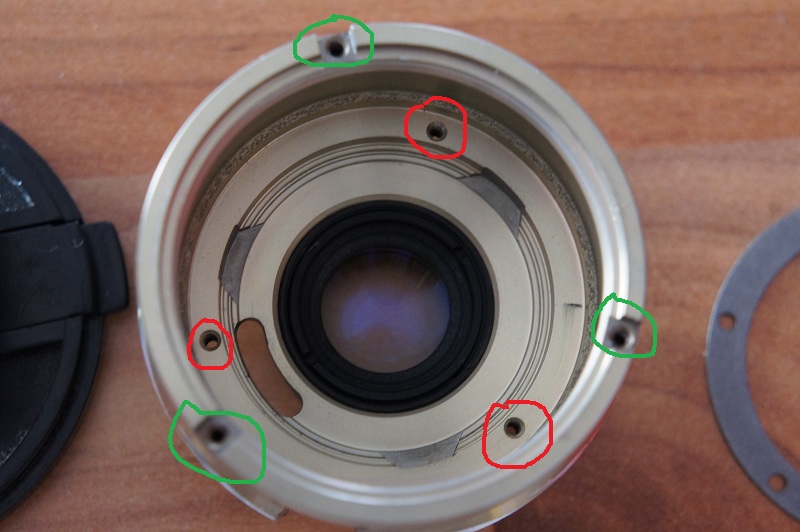

les vis de la rondelle qui tient le diaph en place
en rouge la fixation de la rondelle de diaph
en vert la fixation du bloc pare soleil

#106844: Consulté 423 fois

Aimé fois - dont moi Exifs

la carcasse

#106845: Consulté 423 fois

Aimé fois - dont moi Exifs

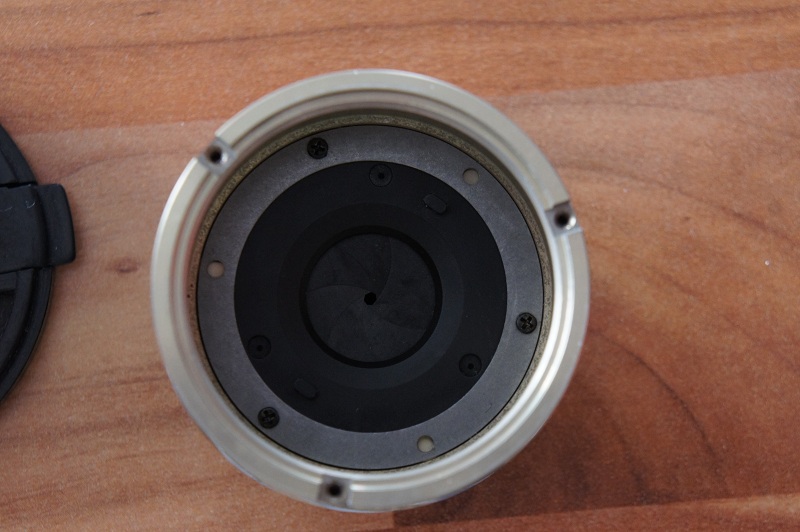

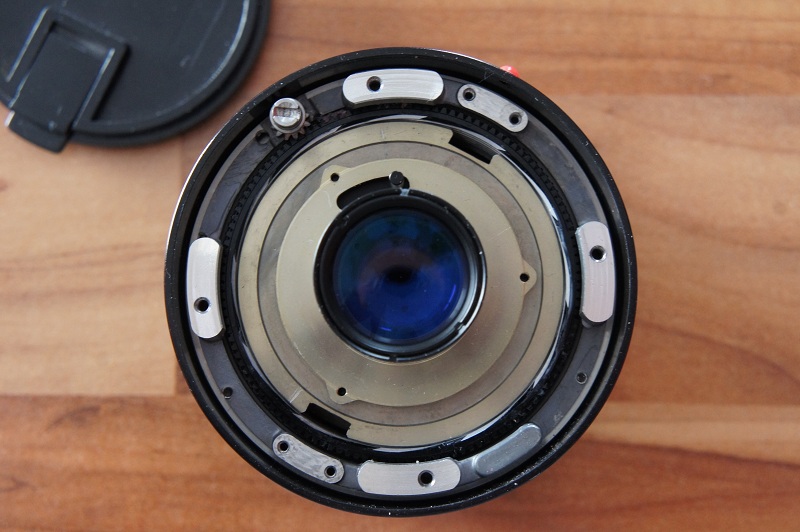

le diaph remonté (bien faire attention avant de bloquer que la tige navigue bien en butée des deux cotés

#106846: Consulté 423 fois

Aimé fois - dont moi Exifs

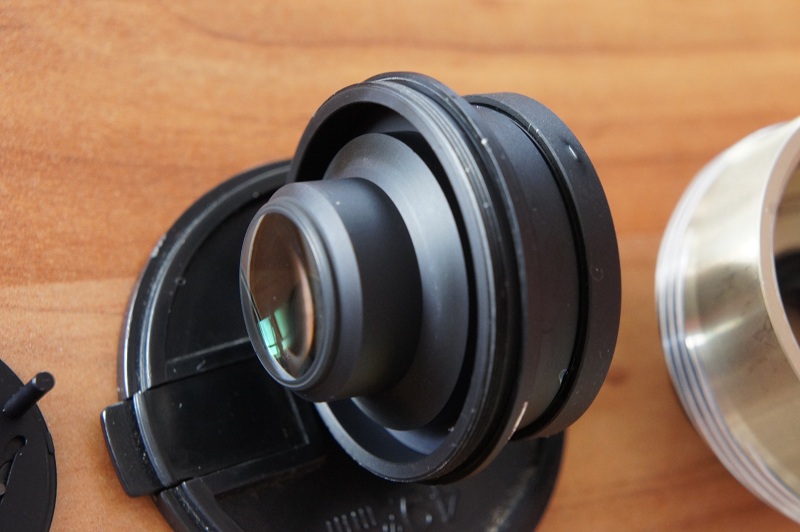

les blocs optiques remontés

#106847: Consulté 423 fois

Aimé fois - dont moi Exifs

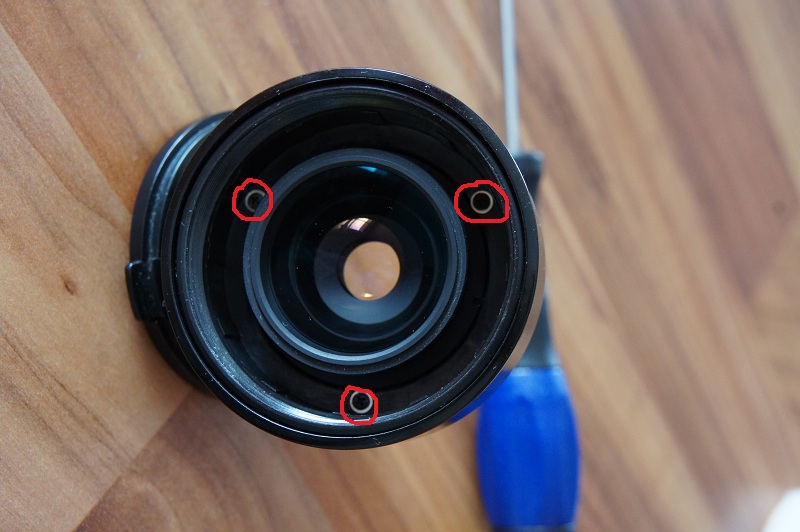

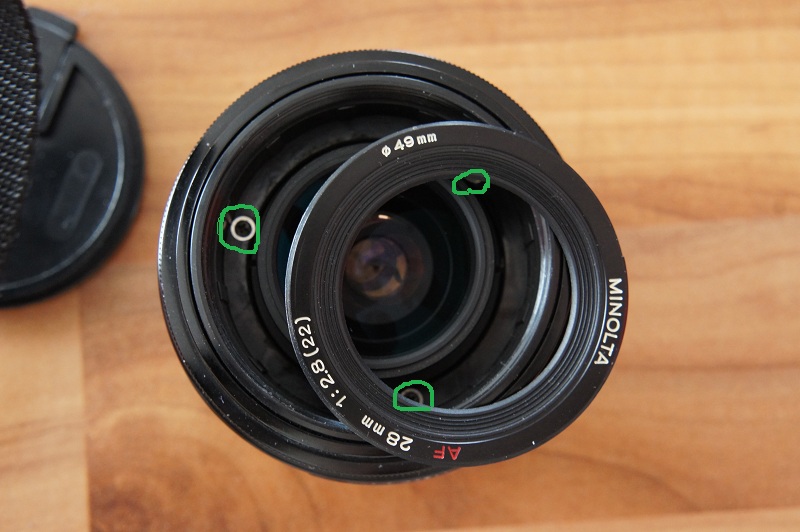

les 3 vis qui tiennent le pare soleil et la parti avant
ils se vissent sur la partie jaune or

#106848: Consulté 423 fois

Aimé fois - dont moi Exifs

[dje1050]

aller la suite

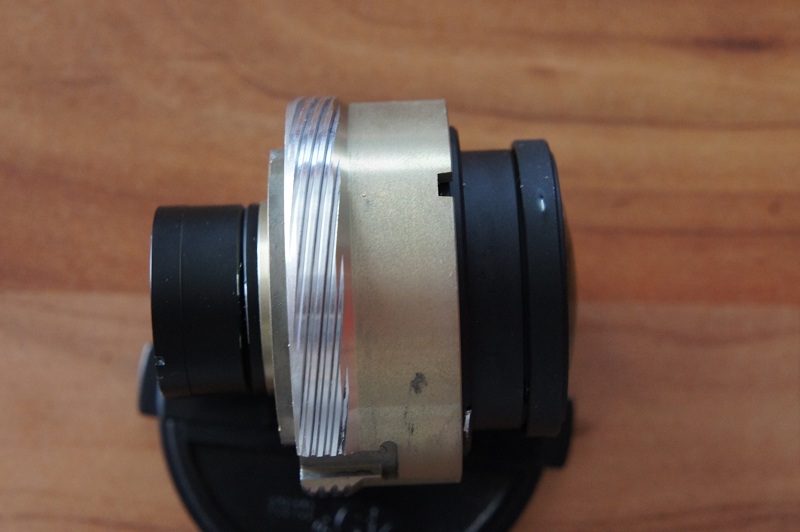

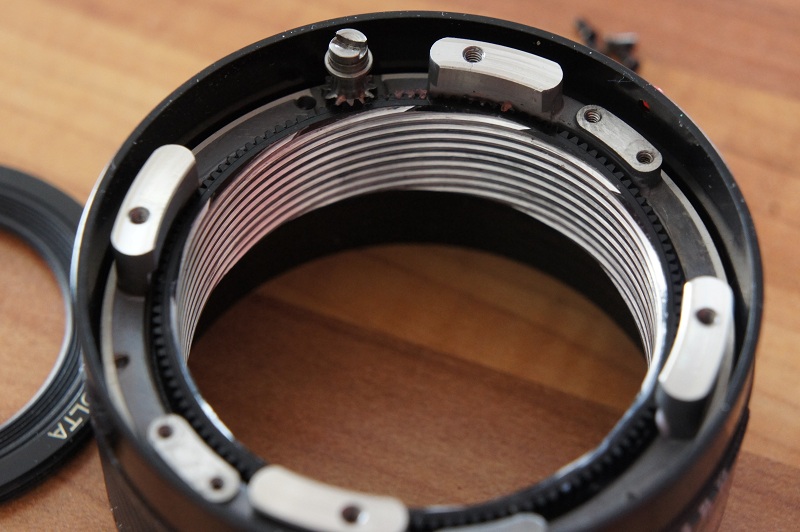

la vis hélicoïde remontée

#106850: Consulté 422 fois

Aimé fois - dont moi Exifs

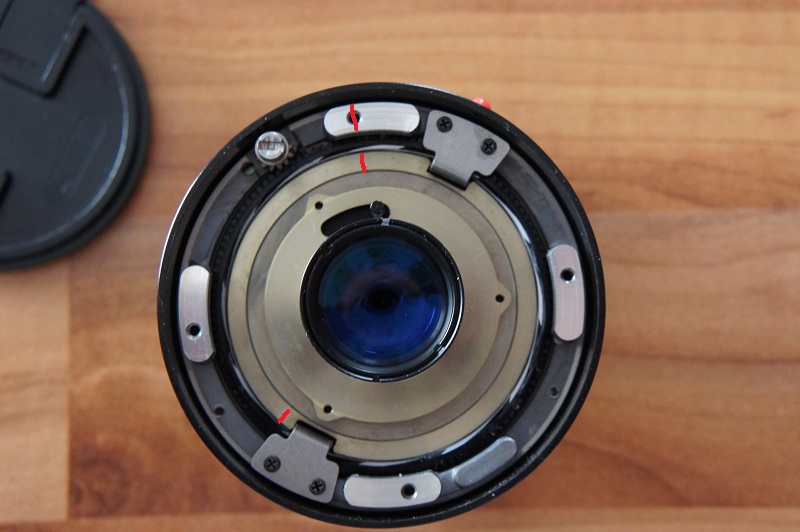

les guides bloqué , on voit les deux repères alignés et celui du bas c est celui du depart pour faire prendre

#106851: Consulté 422 fois

Aimé fois - dont moi Exifs

le cache avant a revisser

#106852: Consulté 422 fois

Aimé fois - dont moi Exifs

si vous avez des questions n hésitez pas

[Oli_]

Hé Djé, tu n'as pas travaillé dans une salle blanche, il y a plein de poussières partout

[sommep]

Well done

[dje1050]

non car un 28mm ne vaut pas le coup
ca serai un 135cz la oui j en aurais construit une
mais pas de poussières sur les lentilles au remontage et ca claque sec

[Oli_]

Bien joué

[vroum]

Tiens, tu bricoles, toi aussi .

[dje1050]

oui mais j ai pas réussi a enlever 18cm moi

[lbaleretour]

Ben c'est quoi les symptômes, d'un objectif gommé ? A part le montage et remontage, qu'as tu fait ?

(y a des progrès à faire pour réaliser de ronds avec le logiciel de traitement de l'image )

[dje1050]

héhé moqueur
bon oui un objo gommé est un objo qui a PO marche nickel
mais plus tu fermes et plus l image est surexposée
c est le diaph qui est cras et ne se ferme pas assez vite ou pas du tout

pour detecter ca il suffit d actionner la came au cul de l objectif et quand on lache ca doit revenir en claquant

j ai donc nettoyé les lamelles a l alcool avant le remontage

[lbaleretour]

Merci beaucoup

[cyclotron77]

Merci pour le tuto dje

[manu2023]

on lui a dit qu'il y avait de la came dans l'objectif, du coup il a tout démonté le sagouin
