Bonjour,

Je fais appel à un tourneur si il y en a un sur le forum ou si vous connaissez un professionnel pour la réalisation d'une pièce pour relier une tête Manfrotto 410 sur un trépied (spécifique astronomie Berleback)
Si une âme charitable peut me faire cette pièce.
Avec financement évidemment.

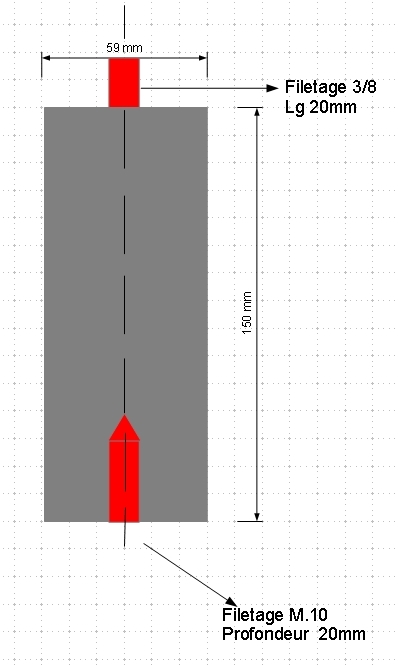

Je vous joint un croquis je ne suis pas spécialiste de dessin industriel...
Les côtes restent à confirmer j'ai fait cela rapide. La matière en alu de préférence.
Bon ça ne se voit pas sur la phot vu mes talent de dessinateur, mais c'est une pièce ronde cylindrique quoi ... :lol:
Dernière édition par astrododo le Mar 21 Juil 2015 17:55, édité 1 fois.
A.77 / Olympus E.10 + grip
TAMRON 70-300MM SP f 4-5.6 DI USD - Minolta 50 f 1.7 - Sony DT 18-200 f3.5-6.3 - Pentacon 135 f 2.8 M.42 - Lunette Skywatcher 80-500 - TC X2 Kenko MC7

Mon FLICKR
Haut
Quentin
Avatar de l’utilisateur
Messages : 35825
Photos : 1219
Inscription : 22 Juil 2010
/

#2 Message Dim 19 Juil 2015 22:10

West devrait pouvoir t'aider peut être
D600 grippé | N18-35/3.5-4.5 | N50/1.8 | N85/1.8 | N105/2.8 VR Macro | T180/3.5 Macro | S500/4,5
Haut
borntoswim29
Avatar de l’utilisateur
Messages : 5955
Photos : 175
Inscription : 04 Juil 2012
Localisation : Breton Finistérien à Rennes!
/
Contact :
Contacter borntoswim29

#3 Message Dim 19 Juil 2015 23:34

hello,

Il va juste te manquer quelques cotes sur ton plan! Sinon c'est pas mal :p

- La cote max du diamètre le plus gros (en bas de ton plan)
- La profondeur du taraudage du bas
- La longueur du filetage du haut

La prochaine fois, si tu veux être sur qu'on comprenne que c'est un cylindre il suffit d'ajouter un trait d'axe qui traverse la pièce! :topla:

Je regarde au boulot demain si je peux te trouver une adresse (je bosse près de Roissy)
à moins que West réponde avant comme il a déjà fraisé quelques trucs !)

En tout cas la pièce est simple et ne devrait pas te coûter cher!
A9, A7III + Voigt 40mmF1,2 + Zeiss 55mmf1,8 + Samyang 24mmf1,8 - Quelques trucs avec des films dedans :------------: Fil perso : http://www.alphadxd.fr/viewtopic.php?f=155&t=74226 :------------: Site internet : ici
Haut
astrododo
Avatar de l’utilisateur
Messages : 548
Photos : 42
Inscription : 18 Mai 2008
Localisation : Creil OISE

#4 Message Mar 21 Juil 2015 07:34

Merci !

Je rajoute aujourd'hui les côtes manquantes (fin de journée)
A.77 / Olympus E.10 + grip
TAMRON 70-300MM SP f 4-5.6 DI USD - Minolta 50 f 1.7 - Sony DT 18-200 f3.5-6.3 - Pentacon 135 f 2.8 M.42 - Lunette Skywatcher 80-500 - TC X2 Kenko MC7

Mon FLICKR
Haut
Lionel
Avatar de l’utilisateur
Site Admin
Messages : 29134
Photos : 3131
Inscription : 27 Avr 2009
Localisation : Valais (Suisse)
/
Contact :
Contacter Lionel

#5 Message Mar 21 Juil 2015 12:15

Si tu as le temps d'attende que je finisse mon tour (1-2ans) je te le fais :)

mes images, matos
"Croire que ce qu'on voit est "réel" c'est un peu comme croire que le monde a disparu quand il fait noir.." PhotonHunter 06.2016.
"je préfère voir une belle photo de pigeon qu'une moche d'aigle royal" Aguares 07.2010
Haut
astrododo
Avatar de l’utilisateur
Messages : 548
Photos : 42
Inscription : 18 Mai 2008
Localisation : Creil OISE

#6 Message Mar 21 Juil 2015 17:53

Merci Lionel, c'est vrai que cela n'a aucun caractère d'urgent.... mais bon LOL :wink:

Pour en revenir à ma pièce j'ai finalement encore (je pense) simplifié la chose.
Remis le nouveau "plan" sur le premier post.
Seule la côte de 59 mm est précise. 1/10 en moins mais surtout pas en plus ...
Pour les 150 mm +/- 1mm
Par contre je n'est aucun moyen de contrôler l'exactitude du pas de 3/8

modèle de la tête 410
Si j'en crois la description l'embase est bien en 3/8 ...
244379
#244379: Consulté 2200 fois
Exifs
A.77 / Olympus E.10 + grip
TAMRON 70-300MM SP f 4-5.6 DI USD - Minolta 50 f 1.7 - Sony DT 18-200 f3.5-6.3 - Pentacon 135 f 2.8 M.42 - Lunette Skywatcher 80-500 - TC X2 Kenko MC7

Mon FLICKR
Haut
West
Avatar de l’utilisateur
Messages : 9709
Photos : 2405
Inscription : 29 Mai 2011
Localisation : Cote d'Armor

#7 Message Dim 23 Août 2015 19:20

MP du fantôme :mrgreen:
Un est tout, tout est un, mais surtout
Un n'est rien sans tout ...

***Great North Wildlife***
Haut
torobouk
Avatar de l’utilisateur
Galeriste
Messages : 9361
Photos : 1703
Inscription : 04 Mai 2007
Localisation : Drome
/
Contact :
Contacter torobouk

#8 Message Dim 23 Août 2015 19:48

West a écrit :MP du fantôme :mrgreen:


allez au boulot West :topla:
Haut
West
Avatar de l’utilisateur
Messages : 9709
Photos : 2405
Inscription : 29 Mai 2011
Localisation : Cote d'Armor

#9 Message Dim 23 Août 2015 20:25

torobouk a écrit :
West a écrit :MP du fantôme :mrgreen:


allez au boulot West :topla:


de ce coter là je n'ai pas à me plaindre :topla:
Un est tout, tout est un, mais surtout
Un n'est rien sans tout ...

***Great North Wildlife***
Haut
astrododo
Avatar de l’utilisateur
Messages : 548
Photos : 42
Inscription : 18 Mai 2008
Localisation : Creil OISE

#10 Message Lun 24 Août 2015 08:36

Répondu au "fantôme" :D :wink:
A.77 / Olympus E.10 + grip
TAMRON 70-300MM SP f 4-5.6 DI USD - Minolta 50 f 1.7 - Sony DT 18-200 f3.5-6.3 - Pentacon 135 f 2.8 M.42 - Lunette Skywatcher 80-500 - TC X2 Kenko MC7

Mon FLICKR
Haut
Twain
Messages : 400
Inscription : 05 Nov 2013
Localisation : Allier

#11 Message Lun 24 Août 2015 22:20

En quel matière
Haut
Twain
Messages : 400
Inscription : 05 Nov 2013
Localisation : Allier

#12 Message Lun 24 Août 2015 22:20

c est du 3/8 bsp?
Haut
astrododo
Avatar de l’utilisateur
Messages : 548
Photos : 42
Inscription : 18 Mai 2008
Localisation : Creil OISE

#13 Message Mer 26 Août 2015 05:03

Bonjour,
En alu ou acier. De préférence en acier.
Pour le 3/8 ça doit être ça BSP sauf erreur de ma part. C'est le même filetage des rotules ou autres têtes.
A.77 / Olympus E.10 + grip
TAMRON 70-300MM SP f 4-5.6 DI USD - Minolta 50 f 1.7 - Sony DT 18-200 f3.5-6.3 - Pentacon 135 f 2.8 M.42 - Lunette Skywatcher 80-500 - TC X2 Kenko MC7

Mon FLICKR
Haut
West
Avatar de l’utilisateur
Messages : 9709
Photos : 2405
Inscription : 29 Mai 2011
Localisation : Cote d'Armor

#14 Message Jeu 27 Août 2015 10:33

Bon j'ai rapidement étudier ton projet, et plusieurs interrogation me viennent :

- la pièces que tu veux pèsera environ 1.1Kg, c'est plutôt massif, pourquoi cette longueur de 150mm ?
- le diamètre de 59mm c'est pour que le plateau repose bien sur le support, mais est il nécessaire sur toute la longueur ?
Un est tout, tout est un, mais surtout
Un n'est rien sans tout ...

***Great North Wildlife***
Haut
astrododo
Avatar de l’utilisateur
Messages : 548
Photos : 42
Inscription : 18 Mai 2008
Localisation : Creil OISE

#15 Message Ven 28 Août 2015 07:11

Bonjour,

Tout cela à un but non photographique, mais astronomique.

J'ai un trépied bois Berlebach sur lequel je souhaite mettre ma tête 3D Manfrotto 410.
Tout ça pour utiliser une lunette de 80/500 pour de l'observation astro.
La vis présente sur le trépied c'est du M10 et j'ai besoin de cette pièce assez haute pour surélever la lunette sinon c'est trop bas et ca touche.
A.77 / Olympus E.10 + grip
TAMRON 70-300MM SP f 4-5.6 DI USD - Minolta 50 f 1.7 - Sony DT 18-200 f3.5-6.3 - Pentacon 135 f 2.8 M.42 - Lunette Skywatcher 80-500 - TC X2 Kenko MC7

Mon FLICKR
Haut
West
Avatar de l’utilisateur
Messages : 9709
Photos : 2405
Inscription : 29 Mai 2011
Localisation : Cote d'Armor

#16 Message Ven 28 Août 2015 19:20

astrododo a écrit :Bonjour,

Tout cela à un but non photographique, mais astronomique.

J'ai un trépied bois Berlebach sur lequel je souhaite mettre ma tête 3D Manfrotto 410.
Tout ça pour utiliser une lunette de 80/500 pour de l'observation astro.
La vis présente sur le trépied c'est du M10 et j'ai besoin de cette pièce assez haute pour surélever la lunette sinon c'est trop bas et ca touche.


Ok je comprend mieux, par contre il n'est pas nécessaire d'avoir ce diamètre sur l'intégralité de la pièce, on pourrait donc le réduire en diamètre sur une bonne partie afin d'en réduire le poids ?
