[CONCEPTION DXD] Plateau rapide compatible Arca Swiss

[Undertaker]

au fait, c'est hors taxe...

Prix pour un prototype avec reprise d usinage 4820 euros

Prix série pour 100 pièces 980 euros unitaire.

Je ferais mieux de faire faire un moule et ensuite de me les faire tout seul en composite kevlar-carbone.

[Onikenji]

Le moule tu le fait avec une imprimante 3D ?

[West]

Le moule tu le fait avec une imprimante 3D ?

Graveuse 3D serait pas déconnant et beaucoup moins $ !

@ UT: il n'y a pas de taraudage dans le pied à part les vis de buté qui ne subisse quasi aucune contrainte!

Duraluminium aviation c'est le top

[Dami1]

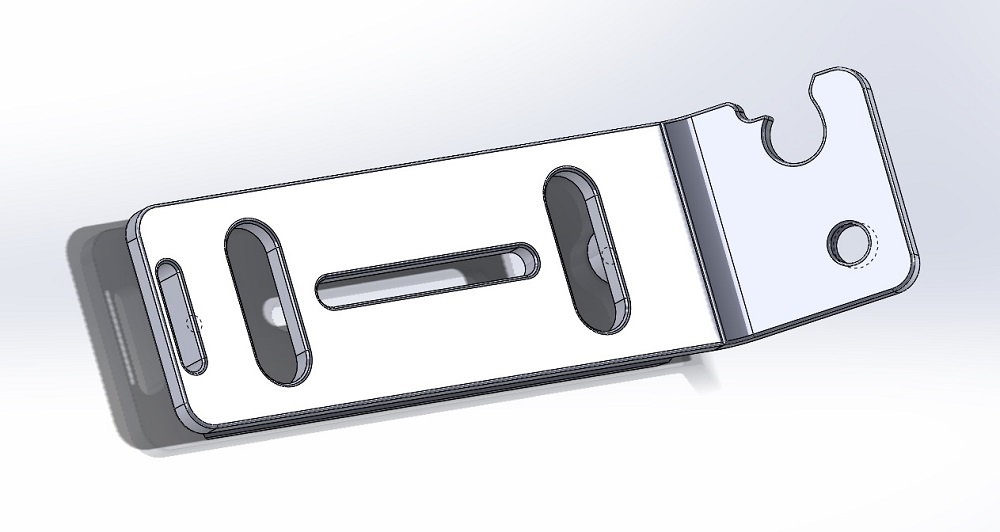

Bon j'ai repris la platine a 0 en essayant de m'approcher du standard, afin d'eviter de faire des trucs qui pourraient couter !
J'avais commandé sur ebay une platine de 100mm de long pour avoir un gabarit et finalement je n'utilise plus qu'elle la ptite de 50mm c'est moins pratique!
J'ai éliminé la petite patte qui devait éviter l'appareil de basculer en avant, car risque d'etre couteux et de gener sur certaines rotules.
Le décapsuleur, j'ai pas mal cogité le truc et vu a plat sur le dessin ca peut paraitre limite mais en 3D ca va le faire.
Pour la sangle j'ai simplifié a un seul trou taraudé au meme pas que les vis de plateau, il faudra mettre une attache comme sur le dessin !

ceci est une base de discussion, mais par manque de temps et n'ayant pas trouvé solidworks je n'ai pas pu le modéliser ... si une âme charitable veut s'y essayer pour vérifier que c'est cohérent, je l'en remercie

https://app.box.com/s/49750em0s6wbf3d3b56l

[Undertaker]

Le moule tu le fait avec une imprimante 3D ?

Graveuse 3D serait pas déconnant et beaucoup moins $ !

@ UT: il n'y a pas de taraudage dans le pied à part les vis de buté qui ne subisse quasi aucune contrainte!

Duraluminium aviation c'est le top

Et le pas de vis pour y mettre le monopode, c'est un taraudage ou un insert ?

[West]

Le moule tu le fait avec une imprimante 3D ?

Graveuse 3D serait pas déconnant et beaucoup moins $ !

@ UT: il n'y a pas de taraudage dans le pied à part les vis de buté qui ne subisse quasi aucune contrainte!

Duraluminium aviation c'est le top

Et le pas de vis pour y mettre le monopode, c'est un taraudage ou un insert ?

autant pour moi, je l'avais zappée celui-là !

Taraudage d'origine, mais l'insert peut être une solution envisageable.

@ Dami1: je regarde ça ce soir !
Pour le décapsuleur (en raisonant tourneur/fraiseur) la solution que je vous avais proposé est très facile pour la fabrication et résistante ! (pas encore vu ce que tu proposait)

Pour la petite patte avant, j'ai une idée en tête , mais celle d'origine n'est pas forcément coûteuse et plutôt simple niveau usinage !

[Dami1]

si on arrive a quelque chose de cohérent et a prix correct, c'est nickel

[West]

si on arrive a quelque chose de cohérent et a prix correct, c'est nickel

Tu peu poster une capture d'écran, je n'ai rien pour l'ouvrir au boulot !

c'est bon !

[Dami1]

c'est bon !

tu m'as fait peur c'est du jpeg

[West]

c'est bon !

tu m'as fait peur c'est du jpeg

Le par-feu du boulot m'empêchait d'accéder au liens

[West]

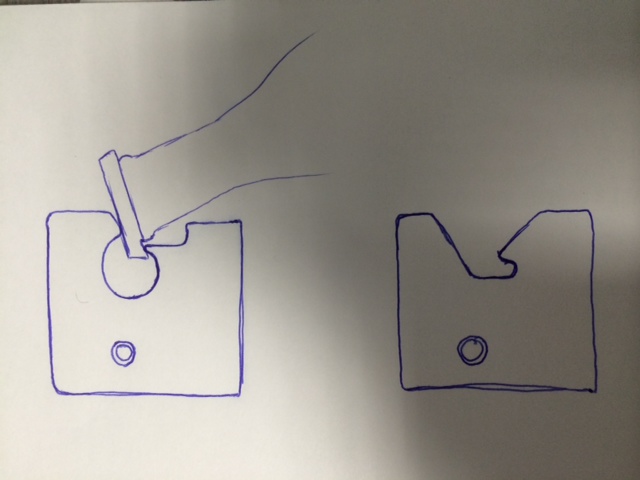

Pour ton décapsuleur j'ai modifié le dessins afin qu'il soit usinable et j'ai fait un autre croquis, vous en pensez quoi ?

#219755: Consulté 1686 fois

Aimé fois - dont moi Exifs

[Dami1]

je n'ai pas voulu faire aussi détaillé que ce que tu as fait a gauche car je pensait que ce serait trop fragile

[West]

je n'ai pas voulu faire aussi détaillé que ce que tu as fait a gauche car je pensait que ce serait trop fragile

Sur le bord tel que tu le conçois, la résistance n'ai pas la même, je ferai une épreuve sous SW.

J'ai juste repris ton idée en créant une forme plus arrondi.

[Dami1]

[West]

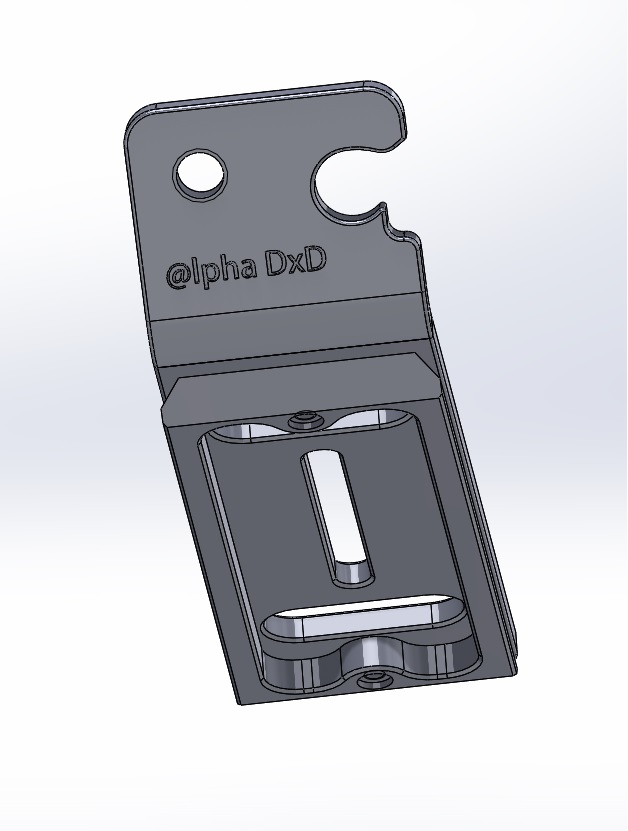

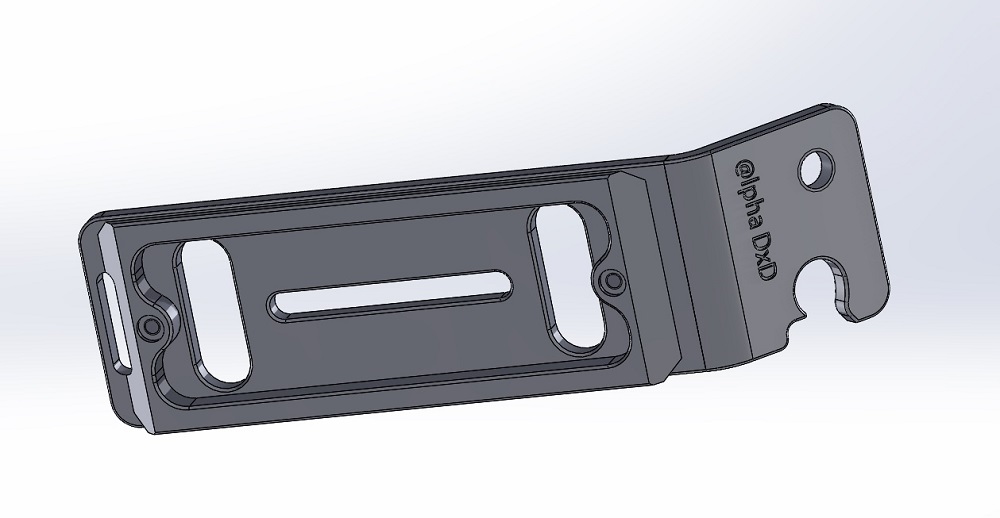

Un petit créneau hier, pour le texte @lpha si vous avez le logos je dois pouvoir l'intégrer !

Qu'en pensez vous ?

#221081: Consulté 1587 fois

Aimé fois - dont moi Exifs

#221082: Consulté 1587 fois

Aimé fois - dont moi Exifs

#221083: Consulté 1587 fois

Aimé fois - dont moi Exifs

@ Dam: j'ai mis mon design pour l'ouvre bouteille car tu ne m'avais pas dit la dernière fois lequel tu préférai, on peut changer si besoin
Pour les côtes j'ai regardé ce matin avec une bouteille, ça colle, je ferai un test plus tard !

PS: je n'ai pas intégré les support adhérent sur le dessus, un oubli je corrigerai ça la prochaine fois !

[Dami1]

@ Dam: j'ai mis mon design pour l'ouvre bouteille car tu ne m'avais pas dit la dernière fois lequel tu préférai, on peut changer si besoin
Pour les côtes j'ai regardé ce matin avec une bouteille, ça colle, je ferai un test plus tard !

ca me va

Le pas de vis pour la sangle, peux tu le baisser (centré verticalement) et mettre le logo au dessus !

Je moccupe de te fournir une version vectorisée du logo, solidworks supporte les formats illustrator ?

En tout ca chouette taf
