[CONCEPTION DXD] Plateau rapide compatible Arca Swiss

[Manus]

Bah perso un plateau je le vois quand même pas mal pour une utilisation avec trépied sinon si c'est juste pour ajouter du poids au boitier je m'en tape un peu...

[Lionel]

Ca dépend t'as rotule tu peux avoir ton pied de niveau mais pas ton apn ;) (bon la rotule c'est plus dur par contre) Et c'est pour ca qu'il faut que ce soit modulable ;)

[West]

D&1 en regardant le plateau, la patte qui permet de maintenir le boitier à plat ne passe pas sur ma rotule Benro !

le niveau à bulle de ma rotule dépasse et viendrai buter sur le pied, donc pour moi soit on augmente la largeur de cette patte soit ????

il ne manque pas grand chose 3mm

[West]

Ca dépend t'as rotule tu peux avoir ton pied de niveau mais pas ton apn (bon la rotule c'est plus dur par contre) Et c'est pour ca qu'il faut que ce soit modulable

Sa dépend ou est placé le niveau, chez moi il est sur le plateau arca (de la rotule) donc que se soit le plateau APN ou rotule peu importe !

[Manus]

Ouaip, c'est comme ça sur la mienne :


[noindex]

[West]

[papabrandy]

bon
je vous laisse gérer les données technico-tactiques
j'en prends un picétou et en attendant

[Lionel]

+1 pour le revêtement anti dérapent du plateau ;)

[Dami1]

D&1 en regardant le plateau, la patte qui permet de maintenir le boitier à plat ne passe pas sur ma rotule Benro !

le niveau à bulle de ma rotule dépasse et viendrai buter sur le pied, donc pour moi soit on augmente la largeur de cette patte soit ????

il ne manque pas grand chose 3mm

Ok, ca marche, je pense qu'il y a de la marge de maneuvre pour allonger la patte

edit: oui West genre des fixations polyvalente mais propriétaire DXD ^^ genre un phone bloc. Dans ce cas là sur la plaque de base il faut une de 10 et une de 15 (avec logo) avec le système de fixation et des emplacements vacants pour des accessoires

- poignée
- décapsuleur
- niveau
- accéléromètre + tournevis supersonic
- deuxième plateau pour montage en L

Si tu es pret a mettre 100€ dans le plateau pourquoi pas .....

je suis en formation toute la journée,

enkor?

Oula, si tu dis enkor au mois de mai t'as pas fini, cette année je crois que je vais peter des records en nombre de jours de formations et transfert de compétence, plus ca va et plus mon poste est un ovni, y a une certaine logique

[West]

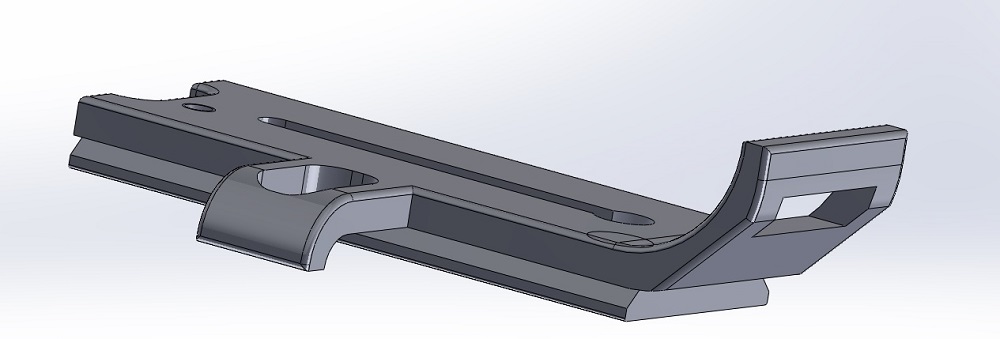

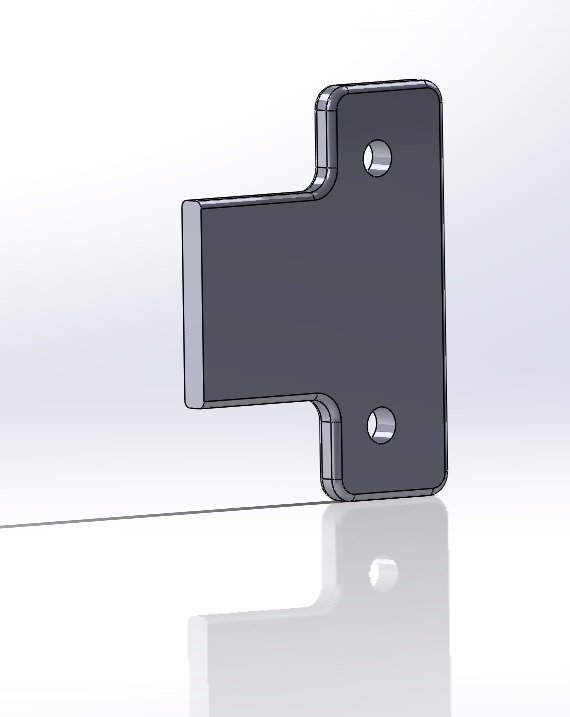

Bon voilà le travail de la journée !

J'ai du reprendre le modèle entièrement, car il me manquait des données dans le fichier pour le retravailler !

- Modification de l'ouvre bouteille
- ajout de la clés
- intégration du rangement de clés
- élargissement du petit pied afin d'accepter un max de pince type Arca
- élargissement de la lumière sur la longueur

toute les remarques sont bonne à prendre alors n'hésitez pas

#203392: Consulté 128 fois

Aimé fois - dont moi Exifs

#203393: Consulté 128 fois

Aimé fois - dont moi Exifs

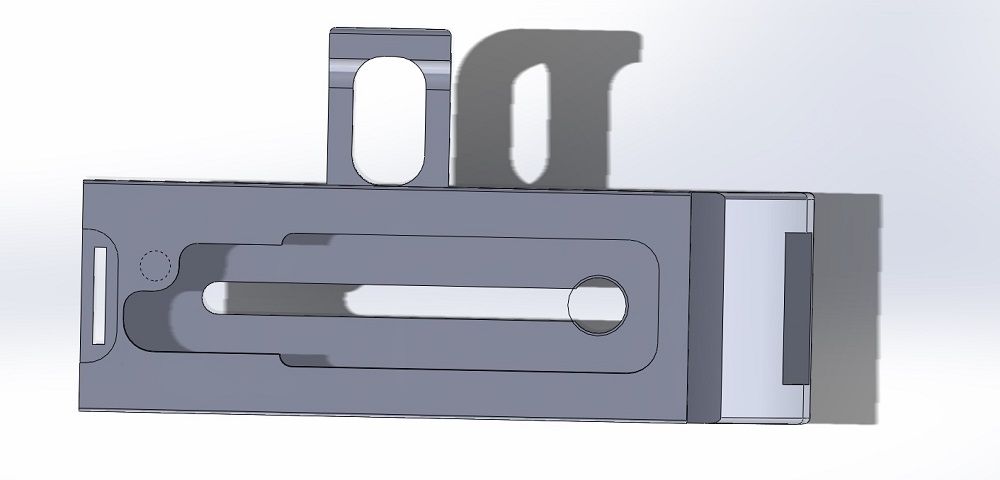

clés

#203394: Consulté 128 fois

Aimé fois - dont moi Exifs

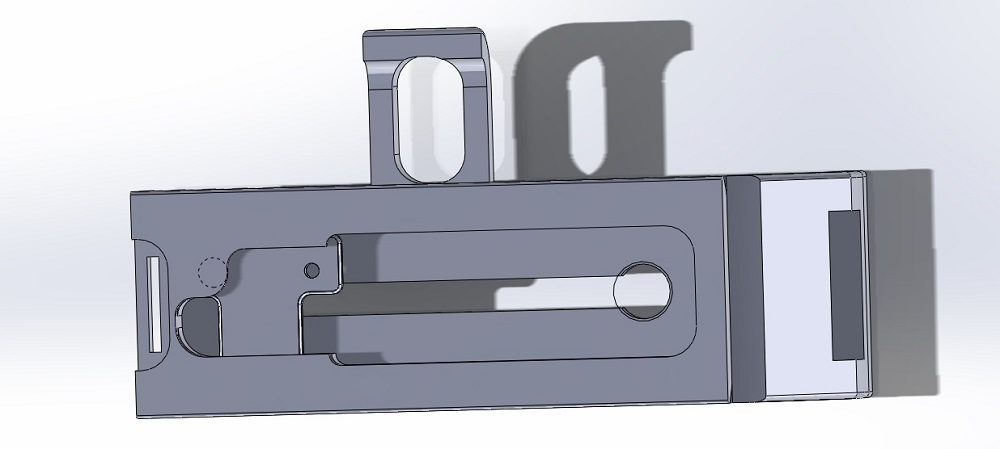

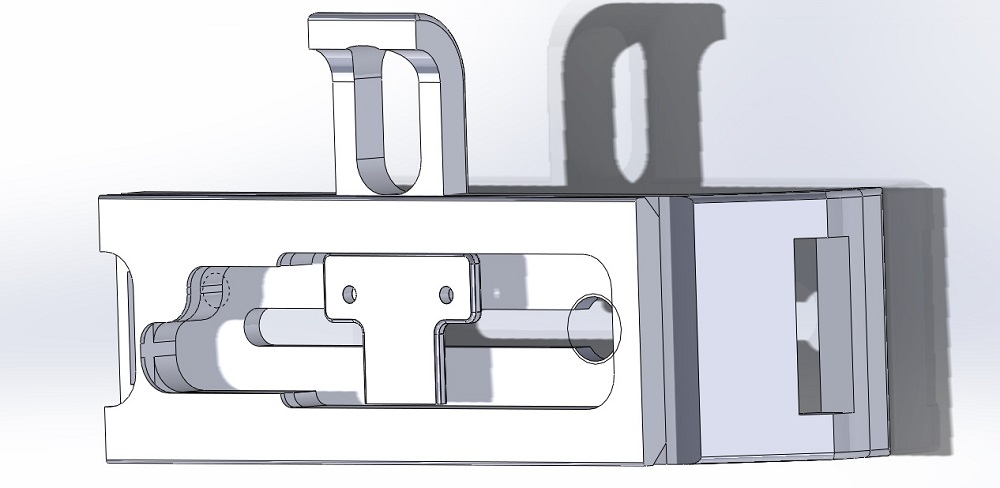

rangement de la clés

Le trou vide situé sur le dessus du plateau sera comblé par une bille métal de 4mm de diamètre, elle se logera au fond, un ressort appuiera dessus ainsi qu'une vis sans fin M5.
Cette bille viendra bloquer la clés dans son logement en s'insérant dans l'un des deux trous de la clés, elle permettra de ne pas la perdre en chemin.

#203396: Consulté 128 fois

Aimé fois - dont moi Exifs

#203397: Consulté 128 fois

Aimé fois - dont moi Exifs

[Dami1]

Bon bah j'ai plus rien a faire

[Lionel]

J'ai loupé un bout, à quoi sert cette Clef?

[West]

J'ai loupé un bout, à quoi sert cette Clef?

au serrage de la vis !

[Lionel]

De la vis ? Mais c'est un mastodonte ton truc :O
Bon pour usiner dans la masse le bloc de départ doit vraiment être grand... Ca doit être plus rentable a l'imprimante je pense...

[West]

De la vis ? Mais c'est un mastodonte ton truc :O
Bon pour usiner dans la masse le bloc de départ doit vraiment être grand... Ca doit être plus rentable a l'imprimante je pense...

le bloc de départ fait 31x63x120mm rien d'extravagant !

tu ne met pas de vis pour relier le plateau à ton boitier ????

[borntoswim29]

C'est très bien vu le rangement de la clef (niveau conception je veux dire) mais tu as pas peur que la poche (rainure) dans laquelle glisse la clefs coûte trop cher à fabriquer? Une pièce rajoutée comme un carter par exemple sur la partie inférieure visée ensuite couterai pas moins cher?
Comme ça on passe d'une poche/rainure à un epaulement simplement à l'endroit où glissera la clef !

Beau boulot en tout cas, j'ai décroché un peu, mais j'ai un peu plus de temps maintenant, donc si besoin!
