Possesseurs trépied Vanguard 283 CT Hellllllp

[Austin Cricri]

De rien, pour une fois que je peux aider

[busoqueur]

Bonjour,

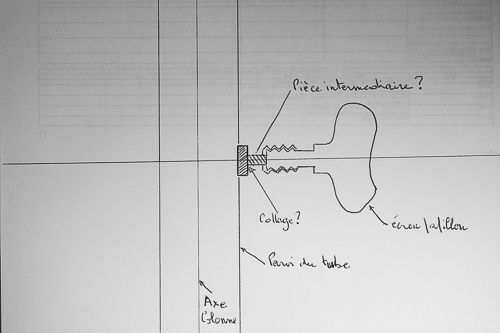

Entre la plaque qui vient faire frein sur la colonne et l'écrou papillon il est possible qu'il y ait une pièce intermédiaire, j'ai fait un médiocre dessin pour y voir plus clair. Cette pièce est-elle collée à la pièce frein ?
Une autre possibilité : la plaque frein est dans un logement sertie mais où il y a du jeu pour faire son office de frein, si le sertissage est usé la pièce partira.
Autre possibilité : l'écrou papillon se termine en demi sphère, ainsi en tournant il n'entraine pas la pièce frein, plus besoin de pièce intermédiaire, cela doit se voir l'une des faces de la pièce frein doit être marquée par l'usure par l'écrou papillon.
Est-il possible de dévisser complètement l'écrou paillon pour voir comment il se termine et s'il y a une pièce intermédiaire.

Pour avoir vu des pièces de serrage de même type en laboratoire je penche plutôt pour un écrou papillon avec une demi sphère ou un pointeau

[gribouille38]

Bonjour,
Entre la plaque qui vient faire frein sur la colonne et l'écrou papillon il est possible qu'il y ait une pièce intermédiaire, j'ai fait un médiocre dessin pour y voir plus clair. Cette pièce est-elle collée à la pièce frein ?
Une autre possibilité : la plaque frein est dans un logement sertie mais où il y a du jeu pour faire son office de frein, si le sertissage est usé la pièce partira.
Autre possibilité : l'écrou papillon se termine en demi sphère, ainsi en tournant il n'entraine pas la pièce frein, plus besoin de pièce intermédiaire, cela doit se voir l'une des faces de la pièce frein doit être marquée par l'usure par l'écrou papillon.
Est-il possible de dévisser complètement l'écrou paillon pour voir comment il se termine et s'il y a une pièce intermédiaire.

Pour avoir vu des pièces de serrage de même type en laboratoire je penche plutôt pour un écrou papillon avec une demi sphère ou un pointeau

Bonjour,

La vis papillon se termine à plat elle vient butter sur une plaque voir ma photo 1 ou nous voyons la vis papillon et la dites plaque.

Merci à toi

Incroyable suis je le seul possesseur de ce trépied ?

[busoqueur]

Ok, la vis papillon vient appuyer sur la plaque que tu as trouvé, sur laquelle il me semble deviner un cercle correspondant aux mouvements de serrage de la vis papillon.
Donc cette plaque devait être fixée ( ou sertie ) en dessous de l'emplacement à plat vu sur la photo 1.
Pour remettre cette " cale " au bon endroit là ?? et faire en sorte qu'elle ne ressorte plus, voir avec un bon mécano

[gribouille38]

Ok, la vis papillon vient appuyer sur la plaque que tu as trouvé, sur laquelle il me semble deviner un cercle correspondant aux mouvements de serrage de la vis papillon.
Donc cette plaque devait être fixée ( ou sertie ) en dessous de l'emplacement à plat vu sur la photo 1.
Pour remettre cette " cale " au bon endroit là ?? et faire en sorte qu'elle ne ressorte plus, voir avec un bon mécano

Pas du tout.

Sur la photo 1 il y a la vis papillon.
A l'intérieur de l'anneau il y a deux plaques identiques l'une en face de l'autre c'elle du haut et l'endroit sur laquelle la vis papillon vient buter.

Suis je clair ???????

[busoqueur]

Je ne vois pas bien comment tout cela se met en place, bon courage à toi

[gribouille38]

Incroyable j'ai l'impression d'être le seul possesseur de ce trépied

[Hyb]

Salut, j'ai pas exactement le même trépied (263 AT), mais j'ai l'impression que le système est le même et qu'il te manque une pièce en plastique. En fait je dirais plutôt que c'est la languette qui est cassée...
J'ai démonté le miens pour faire une vidéo du remontage, histoire de montrer:

phpBB [media]

Du coup si c'est la languette qui est cassée, je dirais qu'il faut y remettre un petit morceau de plastique fin, et une bande de scotch pour le maintenir, mais l'idéal serait de trouver une pièce de remplacement.

[busoqueur]

Ben là j'ai compris le système ,) si c'est la languette en plastique qui est partie faire un tour, difficile à recoller, et le ruban adhésif sera un pis-aller qui ne durera que peu de temps, et il faudrait recoller ( super glue ) le carré de métal sur la languette.
Contacter le fournisseur/importateur pour savoir si cette pièce existe pour réparation.
En tout cas intéressant de voir qu'un ensemble comme ça risque d'être inutilisable pour un simple bout de plastique.
Bon courage pour la suite.

[ben21]

Sur mon trépied Manfrooto il y a une plaquette qui est glissée dans un logement (sorte de glissière) et reliée à une visse de pression par un ressort. Mais c'est un manfrotto...

[gribouille38]

Salut, j'ai pas exactement le même trépied (263 AT), mais j'ai l'impression que le système est le même et qu'il te manque une pièce en plastique. En fait je dirais plutôt que c'est la languette qui est cassée...
J'ai démonté le miens pour faire une vidéo du remontage, histoire de montrer:

phpBB [media]

Du coup si c'est la languette qui est cassée, je dirais qu'il faut y remettre un petit morceau de plastique fin, et une bande de scotch pour le maintenir, mais l'idéal serait de trouver une pièce de remplacement.

Bravo,bravo

C'est exactement cela. La petite pièce va donc sous la languette !

Comment fais tu pour sortir la bague intérieure pour remettre la pièce métallique à a place ?

Merci beaucoup

Ps : languette non cassée visible sur photo 1.

[Hyb]

Cool que ce soir pas cassé, je l'ai cru en voyant la photo
Pour enlever la pièce, il faut soulever l'autre languette à l'opposé de la vis papillon, et relever la pièce vers le haut. C'est un peu galère mais avec deux petits tournevis plats j'ai réussi

[gribouille38]

T'es balaize

Je croise les doigts parce que doué comme je le suis (né avec deux mains gauches).

Encore mille fois Merci

[gribouille38]

Et bien ça marche bravo bravo
Et dire que pour une p'tite pièce de M...e je n'avais plus de trépied macro (avec la tête presque 400€)
Comme quoi il faut peut être mieux prendre de la marque quitte à y mettre un peu plus cher.
