Impression 3D Griffe Iphone pour Triggertrap

[Vanson]

Bonjour à tous,

Possédant une imprimante 3D j'ai modélisé et imprimé une griffe flash pour y mettre mon Iphone en vu de l'utiliser avec mon Triggertrap.

Pour info le Triggertrap permet de commander son appareil photo comme avec un intervallomètre mais avec plus de possibilité (déclenchement au son, au vibration/choc, détection de mouvement ...).

Je vous met déjà les photo, je vous rajouterais le fichiers 3D après (j'ai quelque modification à lui apporter).

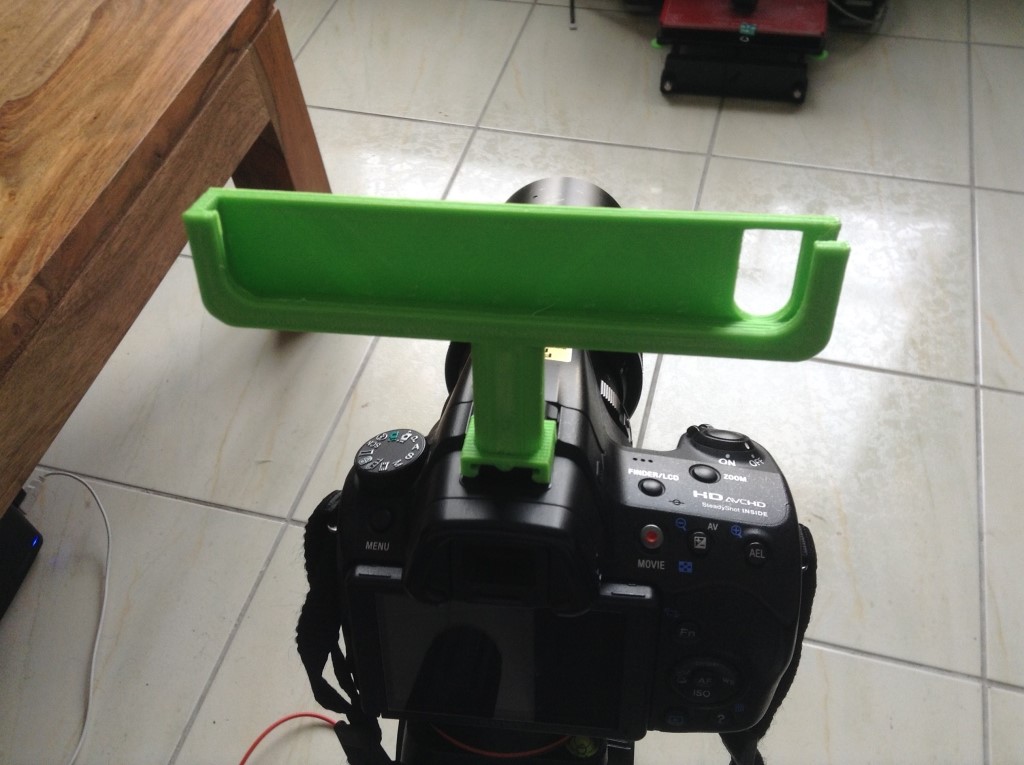

Griffe_SS_Iphone

#260700: Consulté 1337 fois

Aimé fois - dont moi Exifs

Griffe_avec_Iphone

#260701: Consulté 1337 fois

Aimé fois - dont moi Exifs

[Manus]

Tu devrait préciser avec quel(s) iPhone(s) ça marche, et si tu as une version pour la griffe ISO.

En tous cas l'idée est bonne car l'adaptateur du TT est bien court...

[Vanson]

Ouai et ça me permet d'activer le détecteur de mouvement sans devoir mettre le tel en équilibre.

Et donc pour la version d'Iphone, celui-ci est compatible Iphone 5 et 5s et non je n'ai pas fais la version sur griffe ISO.

[Manus]

Merci pour les infos.

Question peut-être idiote : Pourquoi avoir fait le "pied" si grand ?

[Vanson]

Bonne question, j'ai fais le truc un peu au hasard je dirais

Mais c'est vrais qu'il à l'air grand maintenant que tu me le dis

[meta 4xer]

Et tu devrais ajouter des rayons entre le pied et le contour du téléphone pour renforcer le tout, parce que en l'état, avec ce que j'ai vu sur notre imprimante 3D au boulot, je ne mettrai pas un téléphone a 500€ dessus

[Vanson]

Moi j'ai pas de soucis de solidité sur mon impression, je peux facilement tenir pour reflex avec la griffe (je le fais pas biensur)
Tu as quoi comme imprimante ? Et tu sais avec quel type de matériaux il imprime PLA/ABS ?

[J.C]

Vu le poids d'un iPhone ce n'est pas ce qui me fait le plus peur, mais plutôt que le téléphone bascule vers l'avant ou l'arrière en sortant de son logement.

EDIT: grillé.

[meta 4xer]

C'est une imprimante type fdm (fil fondu) qui imprime en PLA. Vu le peu de matière qu'il y a au niveau de la griffe et le porte a faux de ton pied, je me sens pas en confiance... Mais peut être qu'une fois en main la pièce me rassurerait tu as un remplissage de combien?

[Vanson]

j'ai un remplissage de 20% de mémoire, mais y a pas beaucoup de remplissage sur cette pièce. Et j'imprime en ABS qui est réputé plus costaud.

[borntoswim29]

Je rejoins meta 4xer sur la conception :p
C'est vrai que le pied est long sans trop de raison! et mériterait un petit chanfrein ou un arrondi pour limiter la concentration de contrainte (et accessoirement éviter de perdre l'iphone en cas de coup de coude malencontreux ^^ )
Mais ça fait propre sinon!

[meta 4xer]

D'ailleurs Born j'ai des pièces a toi sur mon bureau depuis un petit moment

Il doit me rester les butées a imprimer. Et forcement vu que j'ai imprimé les pièces une par une, il y en a que je ne peux pas emboiter a cause des ergots de guidage... J'essayerai de faire un rapport sur le topic ce we.

[borntoswim29]

Ah oui! C'est vrai qu'on s'est pas tenu au courant depuis (moi non plus d'ailleurs, les fètes, le nouvel an tout ça tout ça.. )
On voit ça sur le topic en question

[Vanson]

Merci pour les conseils, je dois reprendre le fichier 3D donc j'en profiterais pour faire quelques modifs

[Manus]

Au pire, il y a vraiment besoin du pied ?

[borntoswim29]

Je pense que oui rien que pour l'ergonomie du machin (accès aux boutons/molette de l'appareil)
