Photoduino: boitier a tout faire pour la photo

[godreau]

Voila un petit descriptif du projet Photoduino.
Ce projet est en Open source a pour but de déclencher les photos/flash par détection de bruit, franchissement de barrière IR/ laser... et aussi déclencher les appareils photos.

voici quelques exemples de détection sonores:

#107748: Consulté 6520 fois

Aimé fois - dont moi Exifs

#107749: Consulté 6520 fois

Aimé fois - dont moi Exifs

Ce projet ce base sur le projet arduino (microprocesseur) qui lui aussi est en open source. La carte montée et pré-programmée peut ce trouver vers le 16€ sur la bay..
Voici le lien <ici>
voici un cours d’apprentissage d'arduino.

voici le détail des couts/fournisseurs pour le montage de la version 1 du photoduino
le matériel:
le circuit imprimé http://www.circuit-electronique.fr/ 12€ (sans frais de port)
pour l'arduino: http://cgi.ebay.fr/Arduino-Duemilanove- ... 3f10f7963b 16€
pour l'affichage: http://cgi.ebay.fr/LCD1602-5V-White-on- ... 35b30a8efb 7€

pour les composants chez Go tronic dans les 27€ (et il reste des composants)
Pour le laser ici moins de 4€

Pour les câbles: j'avais des câbles pour les baffles, mais des cables type synch (audio) peuvent être utilisés et dans ce cas ca diminue le prix des composants.
Pour les flash un câble flash commandé sur ebay ici moins de 4€
le total arrive dans les 70€
il reste a trouver une boite pour mettre tout ca.... (j'ai mis dans une boite plexto: boite de dérivation étanche)

Les boitiers
Le système a été testé pour les déclenchements avec un boitier Sony (il est fait d'origine pour les Nikon et Canon)

Les flashs:
Plusieurs flash Metz ont été testés avec succès le 28, 45CT et 45CT4 (il faut juste faire attention a la polarité).

En ce qui concerne les flash, la vitesse de l'éclair dépends de la puissance du flash. Il faut donc choisir pour le high speed des flash qui disposent d'un mode manuel réglable afin de figer l'action.
Ce qui n'est pas le cas du Metz 45CT1 (en manuel il est en pleine puissance automatiquement avec une vitesse de 1/300s)
Le 45CT4 permet de choisir plusieurs mode manuel:
- mode M: 1/300s
-mode M1/2: 1/1000s
-mode M1/4: 1/2500s.
Il faut donc ajuster la puissance du flash en fonction du type de photo que vous voulez faire.

Pour information, j'ai été incapable d'utiliser le flash 58 Sony, et je cherche encore.
Le problème est que des que je fait des testes de déclenchement manuel, le flash fait une série de flash et pas un flash unique.
De plus quand je branche le flash sony sur le photoduino, il ne déclenche pas, il doit y avoir une protection
apres un changement de code sur la durée de l'impulsion du flash, ca marche aussi pour les flash sony 58

[eric35]

Impressionnant !!!!

C'est toi qui as fait ces tofs d'explosion de ballon ?

[godreau]

oui, juste le bruit de l'explosion qui éclanche le flash dans le noir

[manu2023]

superbe tout ça ! reste à peaufiner les photos pour neutraliser le fond.

[sauveur.13]

Impressionnant et pour pas très cher...

[godreau]

superbe tout ça ! reste à peaufiner les photos pour neutraliser le fond.

effectivement, le fond a une matiere comme le polaire, il faut que je le remplace par une matiere plus lisse.

[Baron_noir]

Bonjour à tous.
Je suis tout nouveau sur ce forum (je n'ai pas vu ou trouvé de section pour les présentations ...).
Comme je ne suis pas parfait, je suis équipé avec du C*n*n ... mais je changerais peut être de crèmerie quand j'aurais plus de "tunes"

Je fais un peu de photo "high speed" avec un circuit que j'ai monté (V1 de Kton) et « moddé » .

J'ai voulu tester un système programmable et je viens de me monter un Photoduino V3 (j'ai été électronicien dans une autre vie).
http://www.photoduino.com/
Je n'ai pas trouvé sur le forum de sujet traitant de ce boitier de gestion APN et Flash.
Ce système, Photoduino, me parait aussi performant et moins cher que Camera axe.
[size=10pt]Je voudrais pouvoir profiter de l'expérience d'utilisateurs de ce système.[/size]
J'ai trouvé une version logiciel "officieuse à ce jour" qui est en beta test et qui est compatible avec un logiciel Remote sur PC.
Cela permet de paramétrer (et piloter) à la souris le système via le port USB de la carte Arduino : que du bonheur ...
Je viens juste de réaliser un fichier (language_FR.h) pour les affichages sur la console, c'est mieux pour ceux qui maitrisent mal l'espagnol ou l'anglais !!! Je le vends pas cher mon zami !!! (Open source …)

MP pour les réponses ou bien dans le fil de ce post.

Deux de mes réalisations :
En équilibre près verre


Gouttes de lait astrales

[Baron_noir]

Des explications complémentaires :
La V1 de Kton (voir sur virusphoto)
Allez également sur le post bidouilleur (beaucoup de lecture !!!)

Je maitrise relativement bien cette solution qui est très efficace pour des moyens pécuniers à la portée de beaucoup de bourses.
La mise en œuvre est très simple et rapide : réglage trés fin par potentiomètre multitours pour le retard au déclenchement.
Demander à Kton, le concepteur, il souhaite simplement rentrer dans ses frais.

Pour cette solution il faut savoir utiliser le fer à souder, mais il a parfois des systemes tout prets ...
Le bémol : la "référence au temps" est réalisée avec un petit voltmètre numérique en afficheur. Néanmoins, c'est pratique (voir indispensable) pour pouvoir reproduire une scène après avoir mémorisé à la main bien sur les "exifs" du boitier ... (cela donne une valeur numérique mais pas un temps réel en ms, ce qui est suffisant)
J'ai une option de gestion d'électrovanne : elle est efficace pour les collisions de gouttes mais moins précise.
Par ailleurs, la V1 possède de nombreux capteurs très spécialisés, (Kton bouillone d'ingéniosité) dont une barrette lumineuse pour ce qui me concerne de 1,20 de large !!!
Bonjour la créativité ...

Je suis passé au photoduino, système beaucoup plus cher, car je voulais me faire plaisir avec un système programmable (camara axe est plus cher (surtout les capteurs)) et non européen car américain)
http://www.cameraaxe.com/wiki/index.php?title=Main_Page

Avec photoduino, la mise en œuvre est beaucoup plus parlante mais c'est plus long à paramétrer par rapport à la V1.
J'ai pratiqué avec le système de gestion d'électrovanne est à mon avis trés bien abouti ...
L'avantage d'un système à base de module programmable comme l'arduino c'est que c'est évolutif en fonctionnalité et gratuit puisqu'en "open source".

Il va sortir prochainement le logiciel remote sur PC (ou Mac, linux ...) qui permet de paramétrer et même piloter la prise de vue (c'est en beta test...) et pourquoi pas avec une tablette sous android ou Ipad ...
Le concepteur espagnol est assez créatif et s'entoure d'utilisateurs sur un forum espagnol dédié qui lui font des remontés d'informations ce qui fait évoluer le système plus vite d'une solution de "marchands".

Moi je cherche des utilisateurs français car je maitrise les langues étrangères principalement par google translate, ce qui n'est pas l'idéal !

Voilà, j'espère avoir été assez clair , mais depuis 1an 1/2 que je bosse sur ce sujet, j'ai aussi de l'expérience à partager même avec les non canonistes .

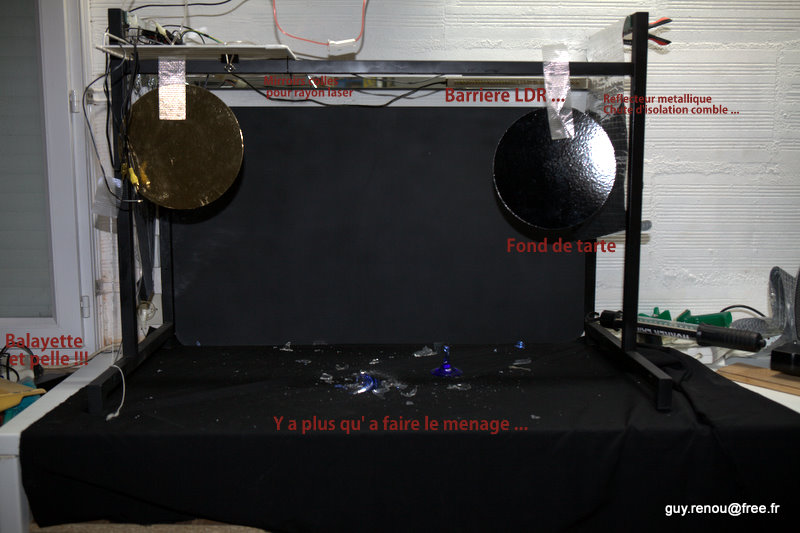

Je me suis installé dans mon garage un banc high speed ...

[vroum]

Pour la présentation tu vas dans la section "vie du forum", il y a un fil déjà existant, ou tu en crée un si tu préfères .

[Autographe]

Impressionant!!! Et le rayon laser, c'est pour exploser le verre?

[godreau]

belle photo et bonne idee ce stand.
j ai une question : comment tu fais pour casser les verres?
je cherche toujours une solution non dangereuse...

[godreau]

j'ai oublié de preciser que je cherche aussi des utilisateurs francais ou anglophone

[Baron_noir]

j'ai oublié de preciser que je cherche aussi des utilisateurs francais ou anglophone

ben moi tu peux me joindre en MP.

Pour le cassage des verres je chante avec la note qui convient en fréquence qui fait la vibration qui engendre la fracture

Autrement pour césariser les verres le mieux c'est quand même un marteau !


Comme ça coute cher, parfois j'utilise des verres en plastiques mais c'est moins bô !!!

[godreau]

voici des essais avec deux flash a 1/16 de puissance (cote et 3/4 arriere)
Pas de delais entre la détection du bruit et le déclenchement des flashs.
1- explosion de la partie remplie d'air du ballon:

#123495: Consulté 6213 fois

Aimé fois - dont moi Exifs

2-explosion de la partie remplie d'eau

#123493: Consulté 6213 fois

Aimé fois - dont moi Exifs

3- meme principe:

#123496: Consulté 6213 fois

Aimé fois - dont moi Exifs

[RefleXx]

C'est vraiment bluffant... Bravo!

[automate33]

INCROYABLE....
