je vous montre donc le remontage (et oui c est ca le plus dur
)voici les pièces démontées:

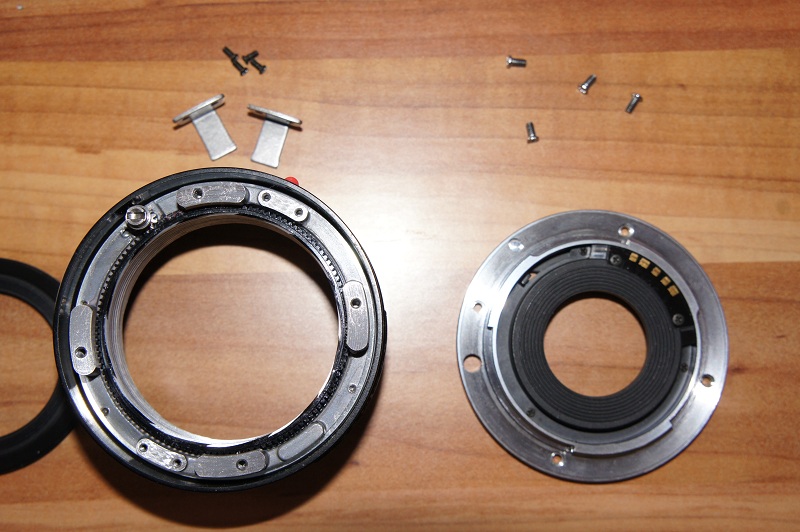

la baïonnette et la carcasse avec les guides en haut
- 106839 (181.72 Kio) Consulté 439 fois

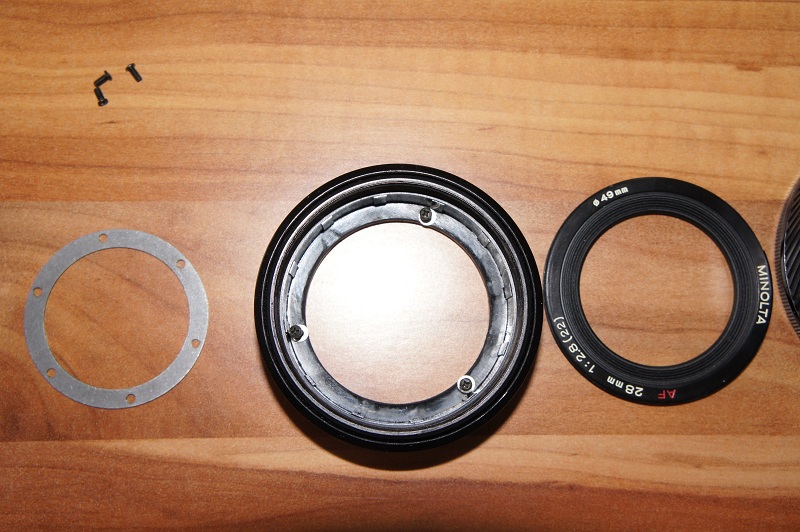

cache avant et bloc pare soleil et la rondelle pour tenir le diaph
- 106840 (209.6 Kio) Consulté 439 fois

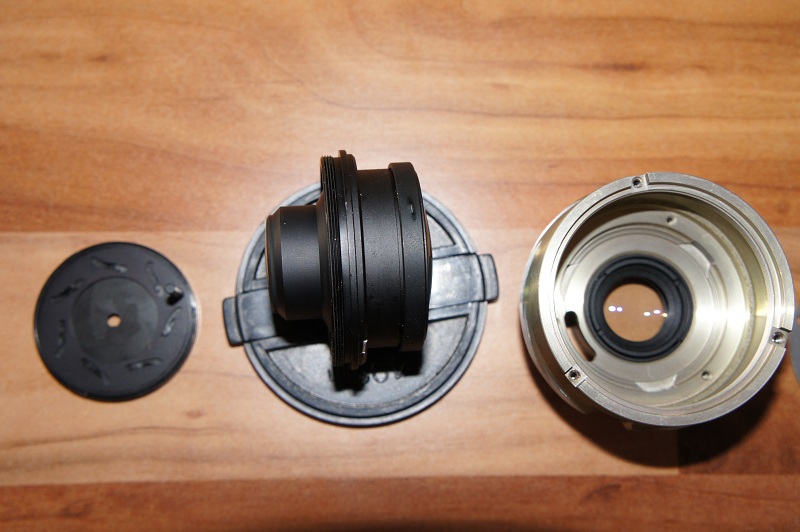

le diaph , le bloc optique et le bloc vissant
- 106841 (155.82 Kio) Consulté 439 fois

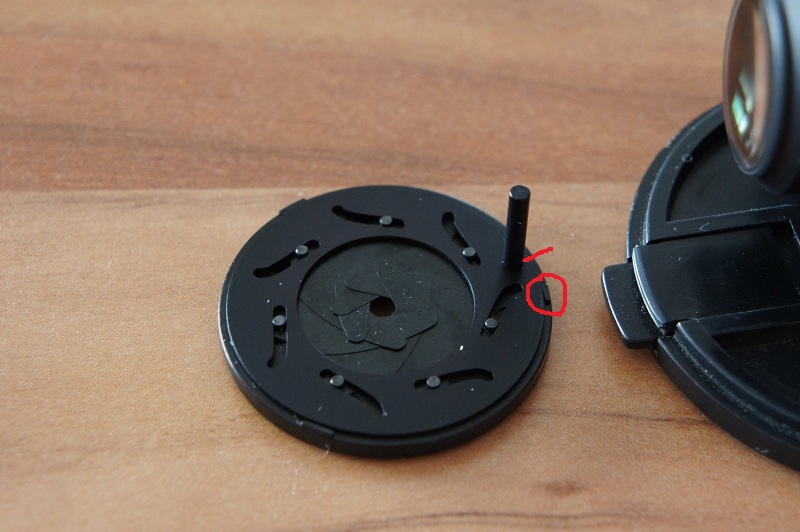

il faut bien repèrer l emplacement de la tige par rapport aux plots (le petit)
- 106842 (153.11 Kio) Consulté 439 fois

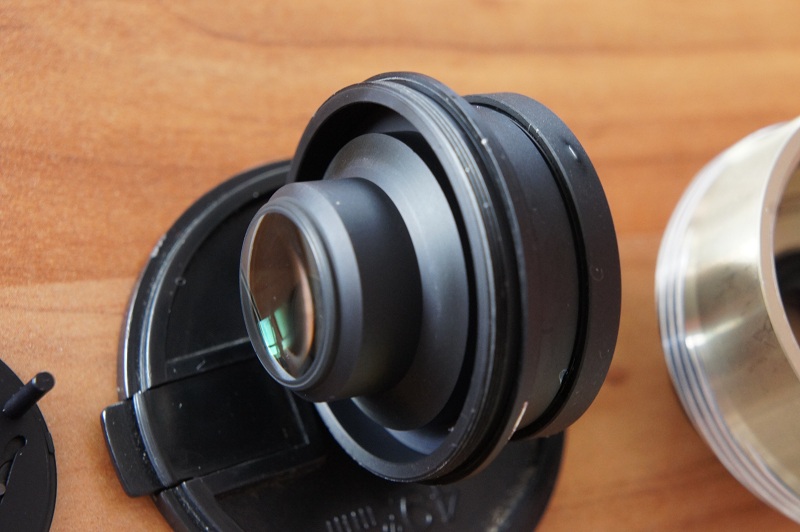

le bloc optique démonté
- 106843 (146.34 Kio) Consulté 439 fois

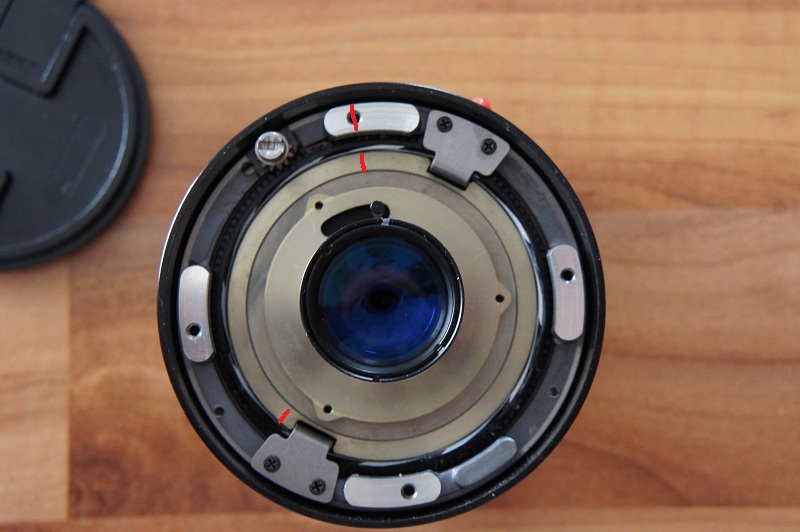

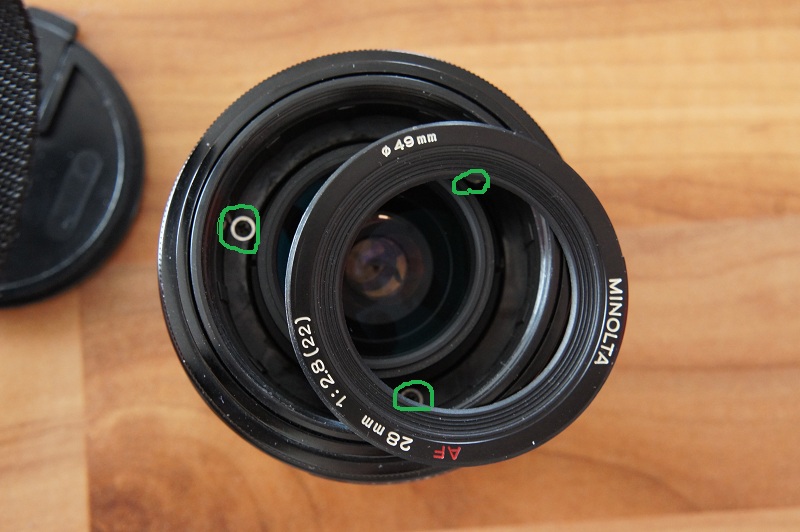

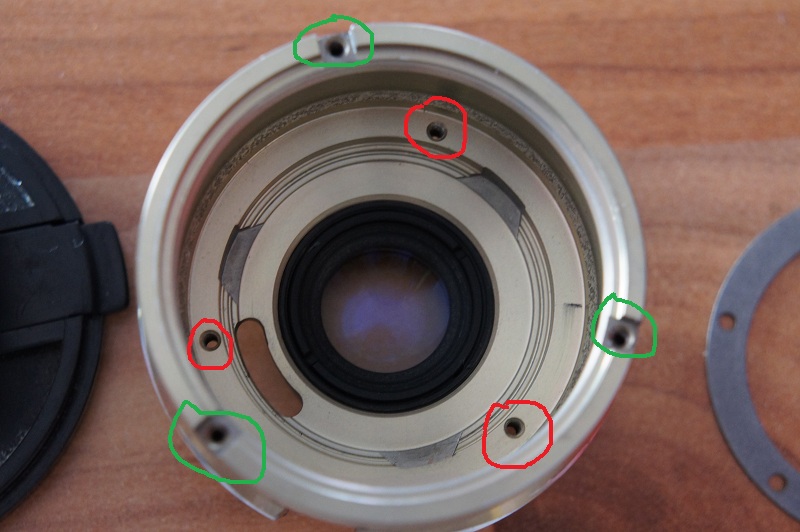

les vis de la rondelle qui tient le diaph en place
en rouge la fixation de la rondelle de diaph
en vert la fixation du bloc pare soleil
- 106844 (156.58 Kio) Consulté 439 fois

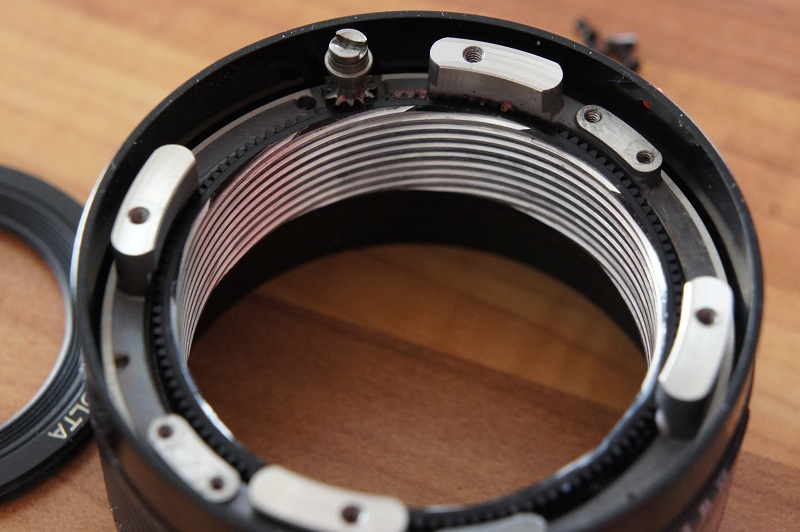

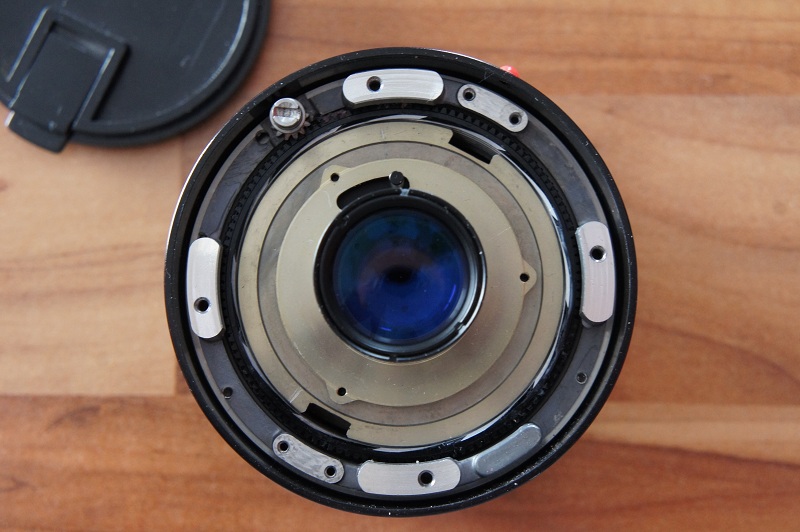

la carcasse
- 106845 (167.39 Kio) Consulté 439 fois

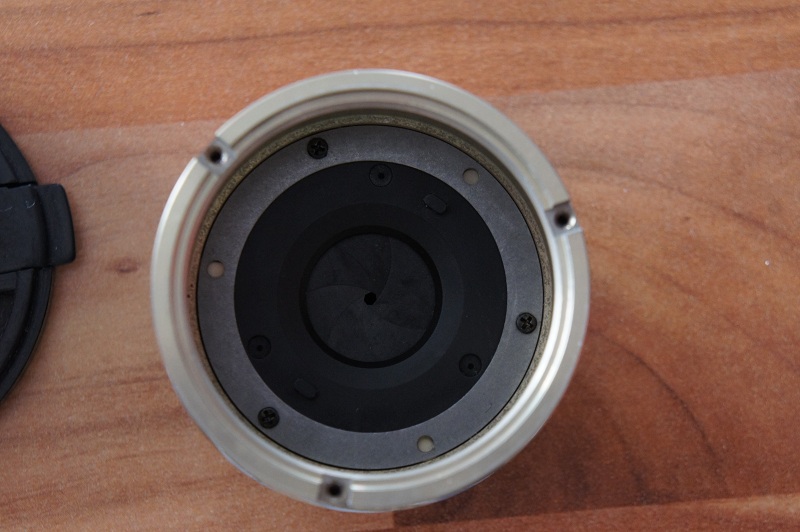

le diaph remonté (bien faire attention avant de bloquer que la tige navigue bien en butée des deux cotés
- 106846 (156.93 Kio) Consulté 439 fois

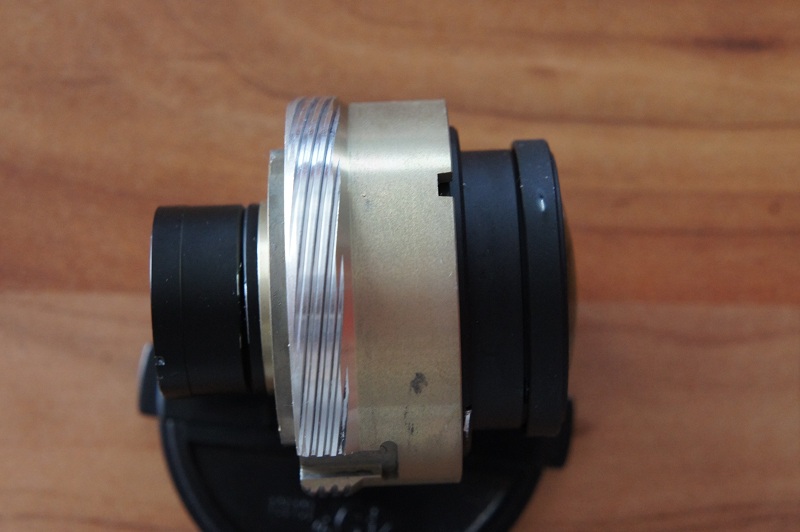

les blocs optiques remontés
- 106847 (126.55 Kio) Consulté 439 fois

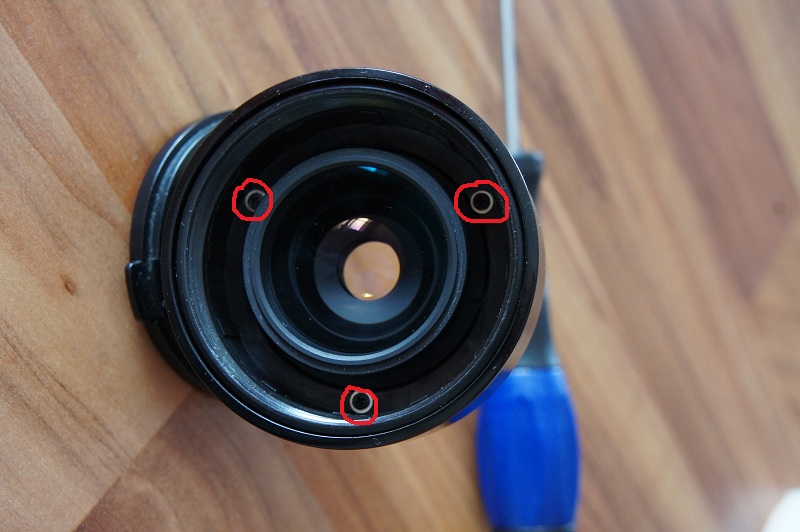

les 3 vis qui tiennent le pare soleil et la parti avant
ils se vissent sur la partie jaune or
- 106848 (155.7 Kio) Consulté 439 fois
