Si ca peut être utile à quelqu'un.





Je vais essayer d'en usiner 3. Parsequ'a 80.- pièce faut pas déconner. Bon je sais pas si ce genre de plateau sont breveté ou non...

ça dépend de la taille car les miens n'ont pas couté ce prix là! En tout cas beau travail!

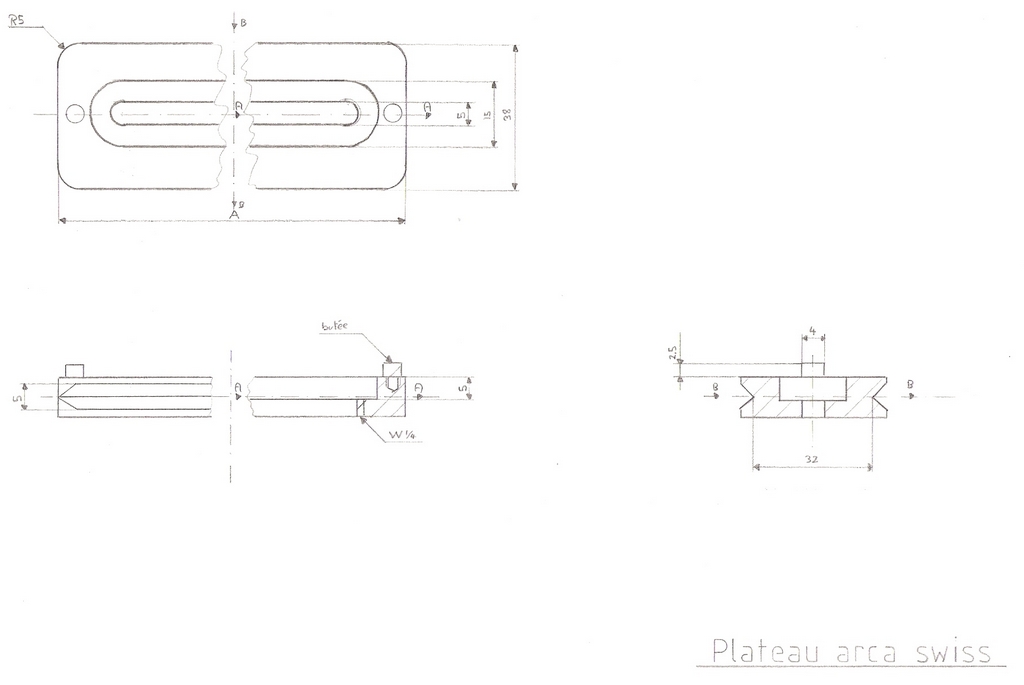

Bon ca fait 2ans que je n'ais plus eu de cours de dessin donc je sais pas si c'est trop trop au normes ^^ Et fait un peu à l’arrache.
Tu les as eut pour combien? J'en fait un de 200 un de 120 et un de 100. C'est la côte A

Bon j'en fait une... C'est pas si simple en faite ^^. Bon c'est pas mon métier et avant ça, le seul truc que j'avais fait sur fraiseuse c'était du cubage donc...

J'en ai donné 3 à faire au centre d'apprentissage (polymecano). Je vais pouvoir faire un comparatif entre ma pièce et la leur :) Ils me font même l'éloxage :)

Bon maintenant reste à faire des photos, j'ai plus d'excuse :)

L'af du 600 et plus rapide que le 300...

Sympa ce partage Lionel.

Tu t'es payé un 600 Minolta !?

wi pour tester :) Je pouvais pas dire non au prix où il était :)

Si non j ai oublié une cote, c'est l'épaisseur, = 9.38

les vis qui sont trop kawayiii



J'ai du allé dans une cave dans l'usine d'a coté pour les trouver :I (puis tournage du diamètre à >5 et tronçonnage (et tronçonnage de la tête qui faisait plus de 5mm aussi)

Le plateau fait maison par moi avec deux vis de fixation pour que le plateau ne puisse pas dévier

Voila le résulta, je suis assez content :)

en bas celle d'origine, juste au dessus celle que j'ai faite moi tout seul :) et les 3 au dessus, je les ai faites faire au collège et ensuite éloxée à l'usine.




et quelques vues de celle de 120mm

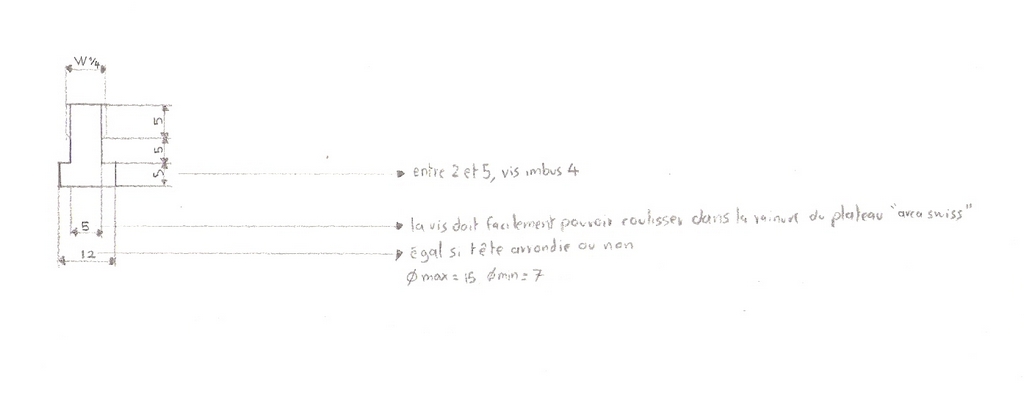

et une nouvelle version du schéma :)

Lol, je trouve que sur l'originale les trous sont très/trop près des bords !


(mode inculte : ON

Qu'est ce que ça veut dire "éloxée" ?

mode inculte : OFF)

Lionel, je te passe commande de ça :

http://www.jama.fr/boutique/fr/prise-de ... nikon-1548

Merci

Manus a écrit :(mode inculte : ON

Qu'est ce que ça veut dire "éloxée" ?

mode inculte : OFF)

L'alu s'oxide au contacte de l'oxigène (pléonasme inside) et forme une petite couche transparente par dessus. En mettant l'alu dans un bain d'acide avec un courant qui le traverse, l'oxigène se sépare (je connais pas trop le principe en détaille). Mais ensuite tu met de la couleur dans la couche d'oxidation transparent de l'alu et ça la colorie :)

Undertaker a écrit :Lionel, je te passe commande de ça :

http://www.jama.fr/boutique/fr/prise-de ... nikon-1548

Merci :mrgreen:

Je peux te faire ca... C'est quoi les entre-axe? Tu passeras chercher le 5-6 octobre ;)

Il est pas sociable UT vous les savez pas encore

Lionel a écrit :L'alu s'oxide au contacte de l'oxigène (pléonasme inside) et forme une petite couche transparente par dessus. En mettant l'alu dans un bain d'acide avec un courant qui le traverse, l'oxigène se sépare (je connais pas trop le principe en détaille). Mais ensuite tu met de la couleur dans la couche d'oxidation transparent de l'alu et ça la colorie

Merci pour ma culture !

Donc une sorte d'anodisation je suppose, c'est juste esthétique ou ça sert aussi à la protection de l'alu ?
(désolé pour le H.S. ...)

Si UT te donne les cotes, alors fais en deux. Je serai là les 5-6 octobre

Beau travail

Si tu les fais en série, fait en 3 et donne la à JC ou UT

Ca devrait me servir dans pas longtemps

@Quentin: Ah bon ? Tu vises lequel:
Nikon 500mm f4 G ED VR
Nikon 200-400mm f4 AFS VR and VRII
Nikon 300mm f2.8G ED-IF AFS VR and VRII
Nikon 500mm f4 D AFS & series II
