[TUTO] démonter un 70-300 sigma pour trans. en MF

[yrd35]

Petit tuto sans prétentions du démontage du Sigma 70-300 Apo-Macro

Outillage: petit cruciforme d'horloger, pince à épiler, plan de travail propre, 10 doigts

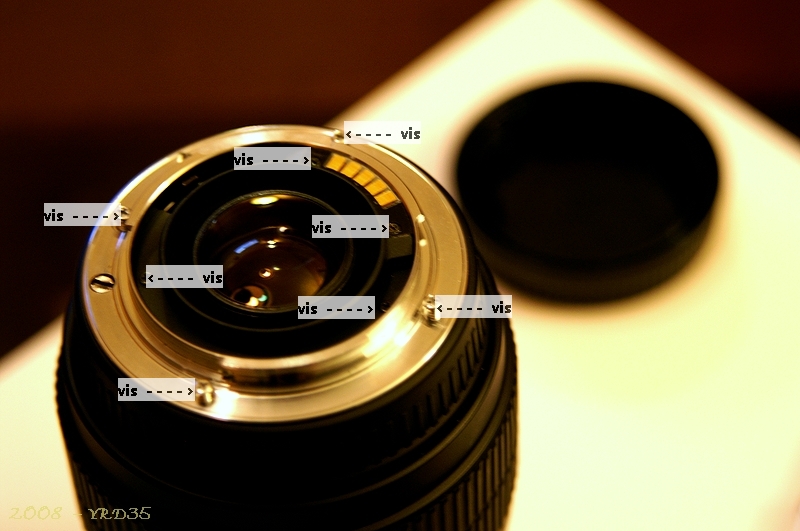

1- Dévisser et retirer les 4 vis de la baïonnette.

16066 (292.13 Kio) Consulté 4597 fois

Aimé fois - dont moi Exifs

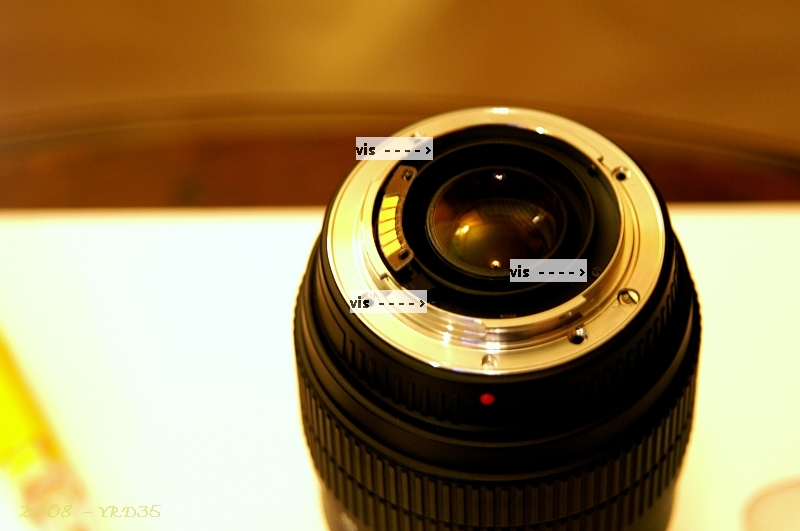

2- Dévisser et retirer les 2 vis de la platine de contacts

16072 (301.24 Kio) Consulté 4598 fois

Aimé fois - dont moi Exifs

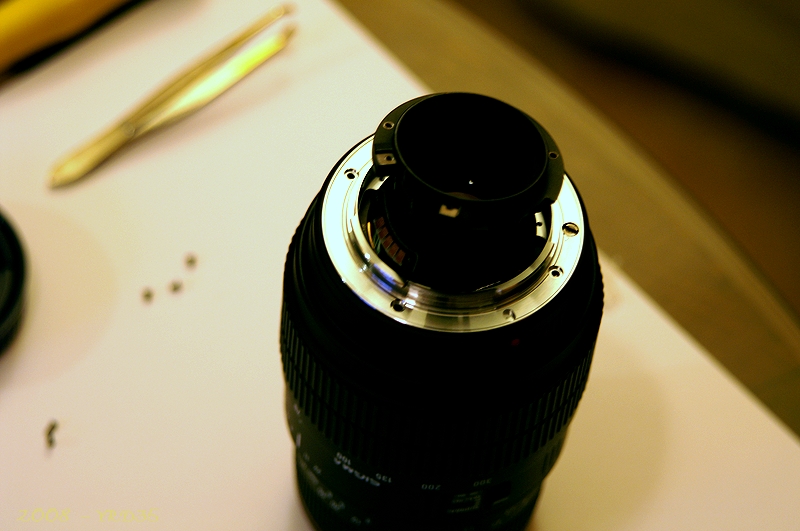

3- Dévisser et retirer les 3 vis du puits de lentilles arrière, ensuite retirer le puits, la baïonnette, les cales d'épaisseur

16073 (302.17 Kio) Consulté 4596 fois

Aimé fois - dont moi Exifs

4- On peut maintenant retirer la tringle....... et remonter le tout en sens inverse 3/, 2/, 1/

16074 (345.34 Kio) Consulté 4596 fois

Aimé fois - dont moi Exifs

[AlphaDream]

Ca c'est un tuto qui mériterait d'être déplacé dans la section FAQ, non ?
En tout cas merci beaucoup, yrd35

[y2k]

L'avantage avec ces objectifs tout plastic, c'est que c'est facile à demonter.

[yrd35]

C'est surtout qu'on a moins de remords à. démonter. Il faut cependant faire gaffe de ne pas foirer les pas de vis.
La première fois que je l'avais démonté, l'AF était bloqué, j'avais réussi à le débloquer en nettoyant l'engrenage qui avait bouffé du plastique de la couronne de mise au point. Mais hier soir après quelques tests avec d'autres objectifs je remets le 70-300 sur le D7D et là gros ronron pas sympathique. Du coup démontage et photos pour le site DxD.

Alpha, si tu veux, tu peux mettre le tuto dans la rubrique bricolage

[matou]

merci yrd35 , je vais me procuré un petit cruciforme et essayer de demonter
j'ai bien 10 doigts mais 2 mains gauches

[gally]

Ca c'est un tuto qui mériterait d'être déplacé dans la section FAQ, non ?
En tout cas merci beaucoup, yrd35

par là : Bricolage / Réparation / Nettoyage / SAV. plutôt

[jr56]

merci yrd35 , je vais me procuré un petit cruciforme et essayer de demonter
j'ai bien 10 doigts mais 2 mains gauches

Sur les Sigma je ne sais pas, mais sur certains Minolta il faut savoir que le raccordement de la nappe souple de conducteurs sur la platine des contacts est assez fragile, et qu'il n'est pas toujours simple de réussir à retirer les bagues arrière en faisant passer la platine de contact à travers l'ouverture sans tirer dessus ni tordre la nappe souple (risque de défaire des soudures: sur les objo que j'ai vu, il faut faire passer la platine a travers une ouverture d'une bague, ouverture qui est un peu plus petite que la platine)
C'est du moins ce que j'ai retiré de démontage sur des objectifs heureusement complètement HS, et de quelques lectures sur le sujet.

En tout cas, cela risque d'être le point délicat du démontage/remontage.
Mais yrd35 peut peut-être me démentir.

[yrd35]

Jr56,
si on extrait le puits après avoir dévissé la platine et avant d'extraire la baïonnette, la platine passe comme une lettre à la poste.

[yrd35]

up, étant donné la contagion actuelle

[jean-yves]

Quel dommage les photos du démontage ne sont plus accessibles !
STP, pourrai tu nous les remettre .

Merci

Jean-Yves

[yrd35]

Zim..Z

Voilà Jean-Yves,
J'ai remis les photos et ce coup ci elles sont sur le serveur du forum. Par contre j'ai dû compresser à 85%, mais çà a l'air d'être encore lisible

[jean-yves]

Un grand merci à toi pour ce tuto .

Amitiés

Jean-Yves

[papyrazzi]

Bein les photos ne sont apparemment de nouveau plus là!!!

[iMat]

je confirmes plus de photos !

[Guirotin]

Merci pour ce tuto! Cela permet de garder en vie mon sigma qui est tombé en rade de week-end!
Meme sans avoir les photos, cela reste clair, et m'a permis d'etre sur de mon coup
Et puis comme la réparation est hors de prix
Sigma vient de perdre un client, du moins tant que j'achèterai des motorisations non HSM...
Du coup, je vais me tourner vers le Tamron (Sony ?) 70-300! Na

[yrd35]

Bin Gally, où skelson mes photos?
Bon j'm'en vas les recharger......
