Démontage capteur sony alpha 200

[xav1709]

Bonjour à tous,

Amateur de photo et possédant 2sony Alpha, je rencontre un problème de cadrage avec mon alpha 200.
Je suis allé dans une boutique qui m'a dit que la pièce maintenant le capteur était cassée. Le prix de la réparation étant celui de l'appareil et n'ayant rien a perdre j'ai commencé le démontage.

J'ai démonté les carters inférieurs, arrière et avant, mais il m'est impossible d'accéder au capteur pour regarder la pièce en question.

Connaissez-vous l'accès à celui-ci ?
Connaissez-vous des tuto pouvant m'aider ?

[Federico]

https://www.youtube.com/watch?v=S4u1FanNDho

ça t'aidera peut-être, apparemment on accède au capteur par le dos

[Cloclo]

Pas forcément comparable. Le capteur Sony est monté dans un cadre mobile qui est mu par des actionneurs pilotés par les accéléromètres enregistrant les mouvements "parasites" de l'opérateur.
Les sources de pannes sont :
- panne d'un ou des actionneurs
- panne des accéléros
- panne de l'électronique de commande
- décrochage du cadre suite à un choc (cas le plus fréquent).

[Quentin]

Bienvenue à toi au fait

[xav1709]

Merci pour ces infos. La vidéo va très vite, ca me parait délicat de répéter ce qu'ils font.

Le vendeur chez qui je suis allé m'a en effet dit que c'était un décrochage lorsqu'il a examiné rapidement l'appareil.

Je pense que c'est foutu pour cet appareil, je vais malgré tout perséverer et si vous souhaitez des photos n'hésitez pas à demander.

Merci à tous!

[dje1050]

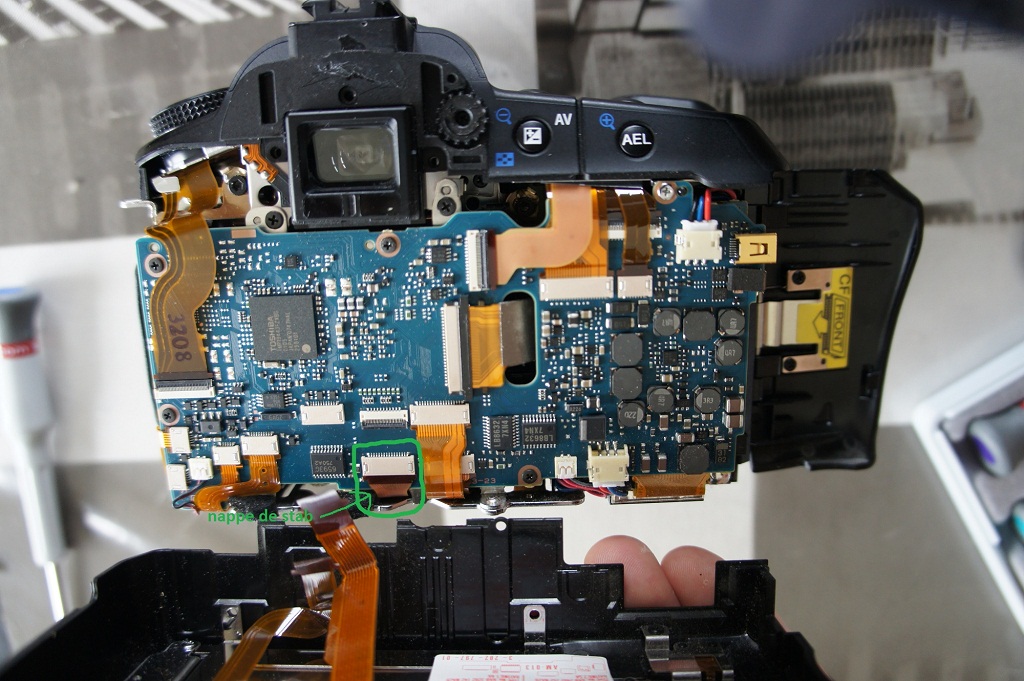

passes par derriere tu enleves la coque
ensuite tu decroches cette petite nappe

146750 (312.57 Kio) Consulté 3465 fois

Aimé fois - dont moi Exifs

c est la nappe stab capteur
tu remontes tout et ca ne grognera plus au démarrage
pour le cadrage le mieux serait de démonter tout et de coller le capteur sur le support mais bon
en tappant légèrement d un cote de l appareil ca recentre le tout

[xav1709]

Merci, je suis allé jusque la, j'ai démonté la carte et la plaque métallique au dessous.
Il me semble que je suis arrivé au système de stabilisation (contenant des ressorts)...je continue doucement

[Cloclo]

STP, si tu peux prendre des photos, ce serait intéressant de montrer çà.

[Quentin]

C'est vrai que ca serait intéressant, et cela pourrait être utile pour d'autres

[xav1709]

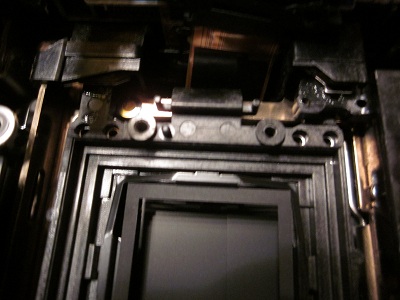

Voici quelques photos.
Je suis arrivé au capteur, mais je ne vois rien de cassé.

Il y a bien une pièce qui bouge bcp (ce que je suppose etre le stabilisateur)

[Quentin]

Tu as prévu les sensor swab ?

C'est à quel endroit précisément que ca bouge ?

[Cloclo]

Trop petites les photos.
Tu as droit à 1024 pix de large !

[xav1709]

Qu'est ce que c'est les sensor swab ?
Voila j'ai essayé de grandir... c'est mieux ?

[Cloclo]

On fera avec...

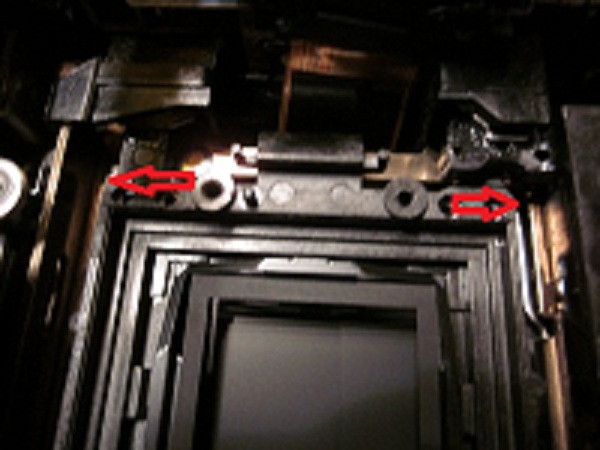

Le cadre qui bouge, est-ce qu'il revient en position centrale lorsque tu le déplaces un peu ?
Perçois-tu à quoi sont reliée les attaches ?
(les sensor swab sont des bâtonnets stériles pour nettoyer la surface du capteur avec de l'alcool isopropylique (liquide "Eclipse" en magasin spécialisé).

[xav1709]

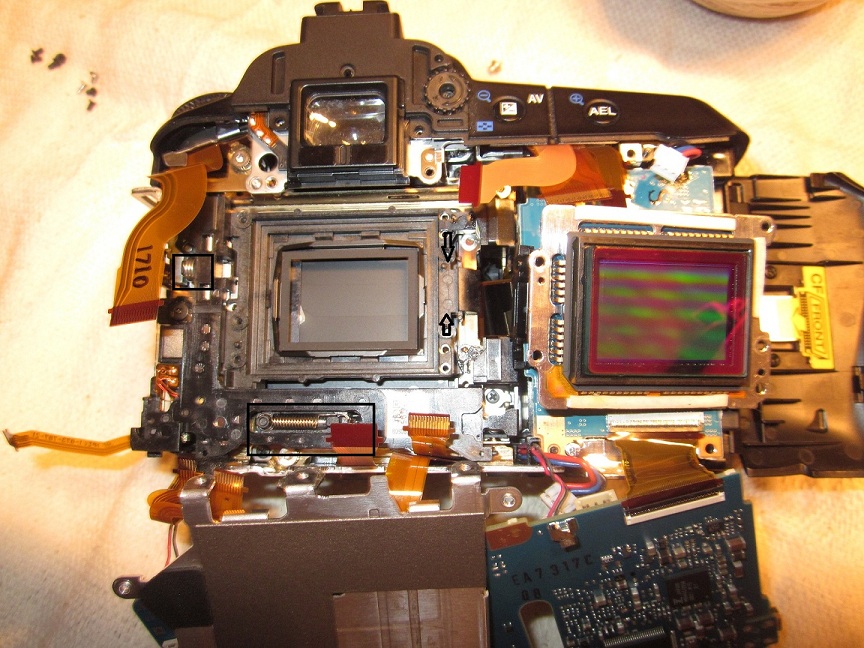

Voila la photo un peu mieux, désolé pour ces multiples messages.

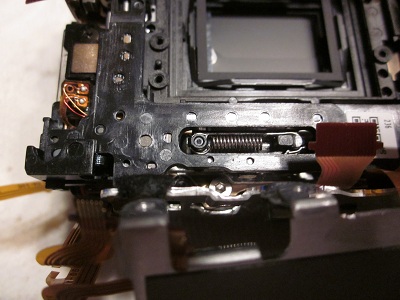

Comme vous pouvez le voir il y a 2 ressorts sur cette plaque et rien ne la tient à droite.

La plaque revient bien à son emplacement d'origine lorsque je la bouge...

[dje1050]

c est super interessant car je ne suis pas aller aussi loin
