Bonjour à tous,
Ça fait longtemps que cela me trottais une gestation d'une bonne année, arrêtée, puis reprise et avec un peu de temps pour finir les plans, assembles sous solidworks...le projet prends forme.
Voici donc ma rotule pendulaire "GG touch" taillée dans la masse en AU4G pour les connaisseurs, en CNC. La partie basse est montée sur butée à aiguille et deux roulements classiques, la partie haute deux roulements.
Les blocages sont bien sur fonctionnels et très efficaces, en haut on tire sur le 1/10 de jeu pour bloquer la pendule sur une rondelle en Peek carbone/graphite(noir).
Le bas une tige en cupro bloque l'axe principal.

Le chariot coulisse dans une gorge et une butée basse évite la chute vers le bas, il est donc blocable en position.

Le poids environ 1.6kg, l'encombrement +/- pareil qu'une GH2.

Il me reste à mettre un étau QRR2 Jobu, j'aurais pu le tailler mais bon.......puis anodisation noire.

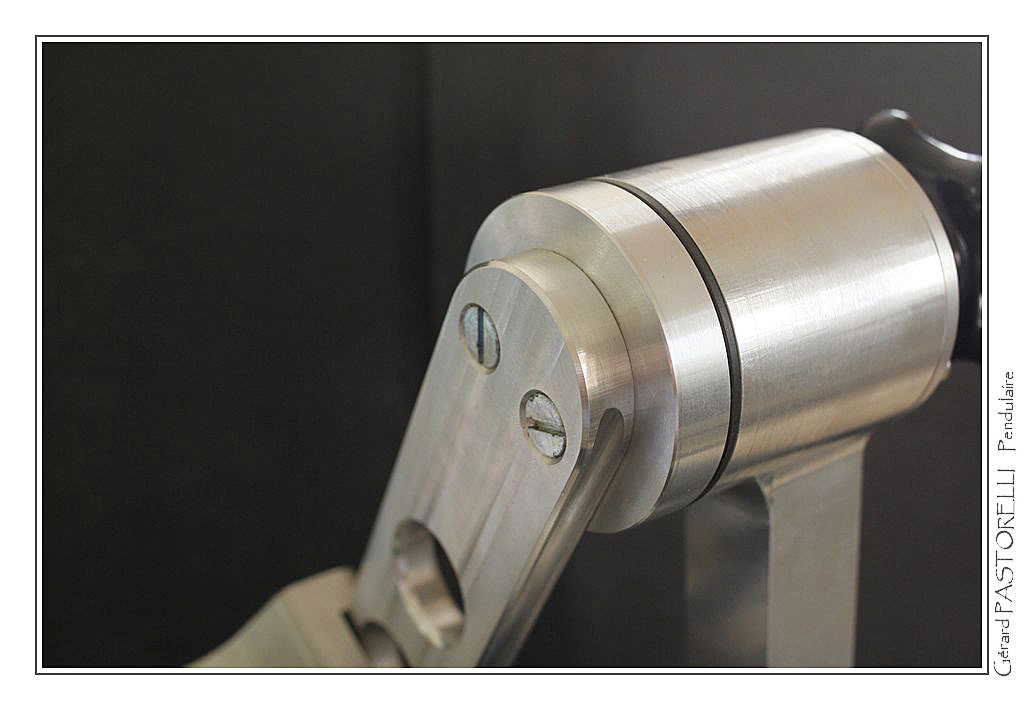

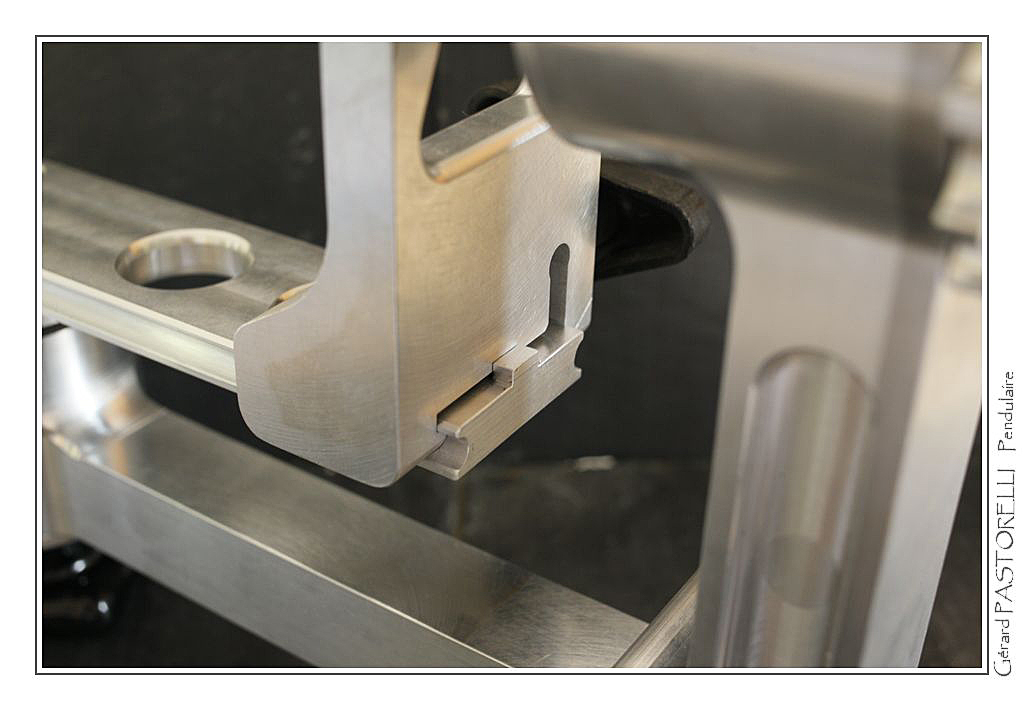

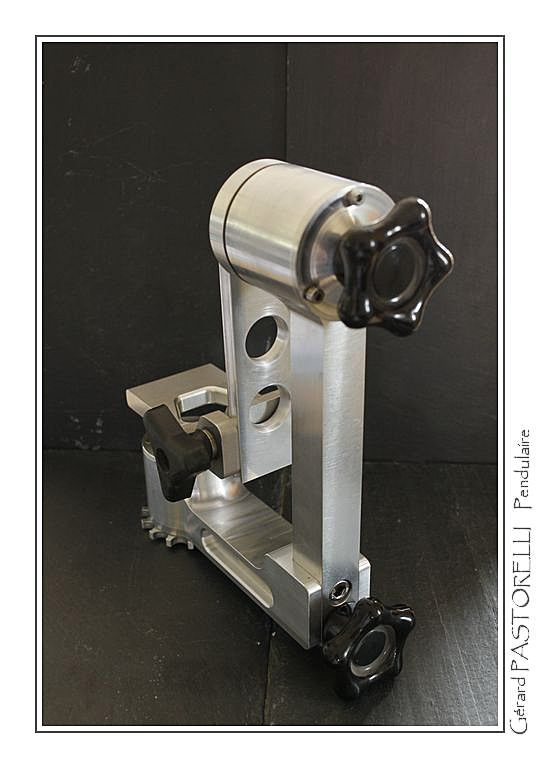

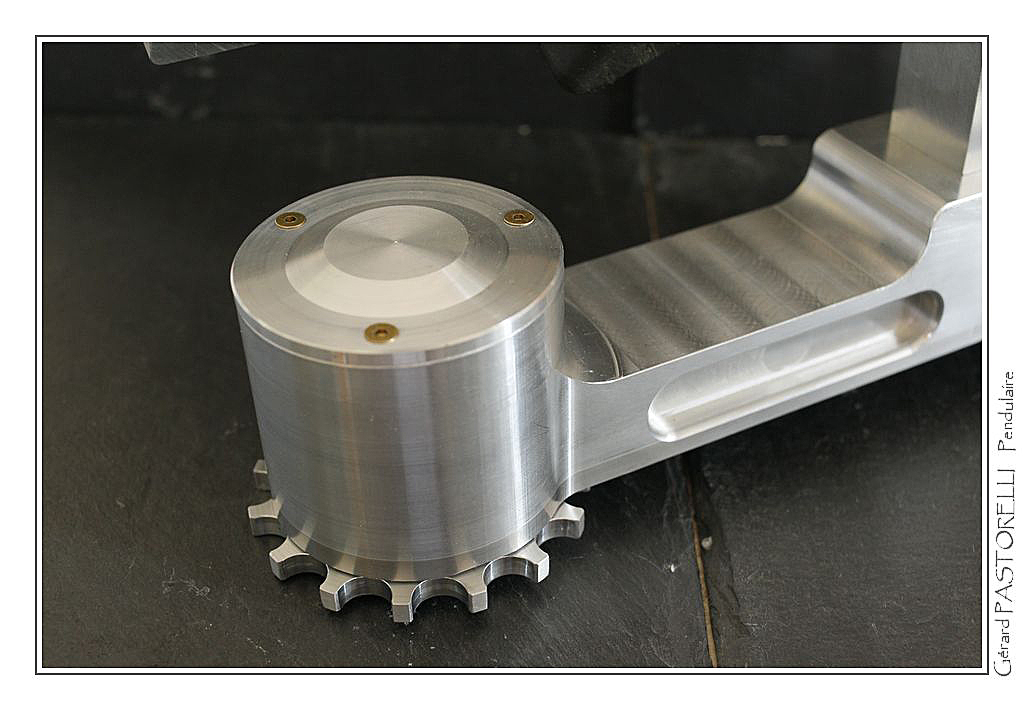

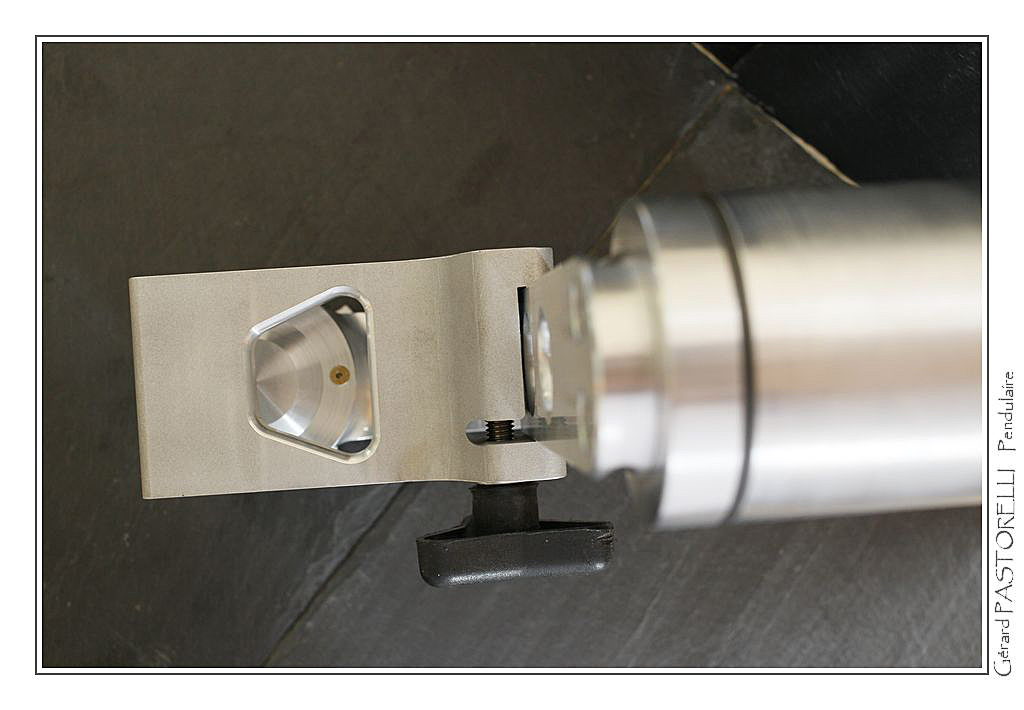

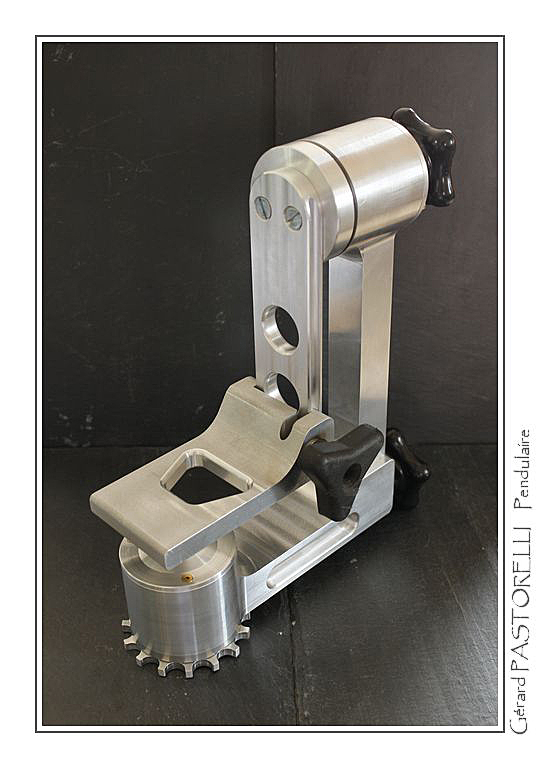

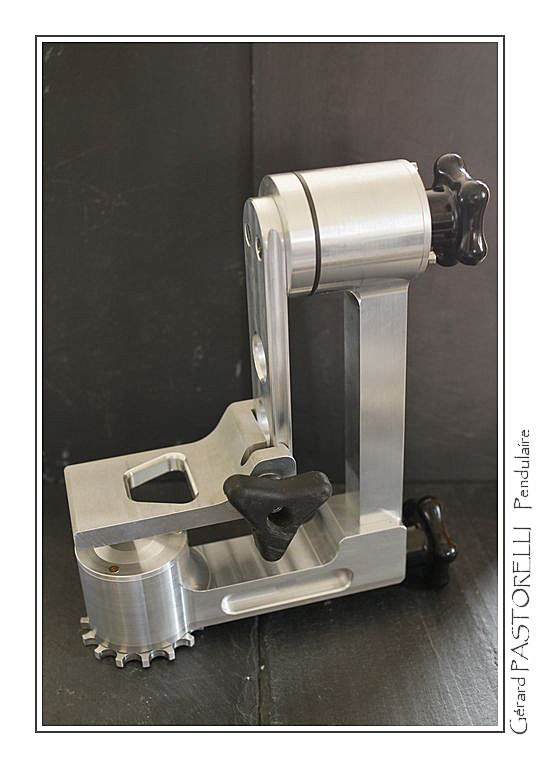

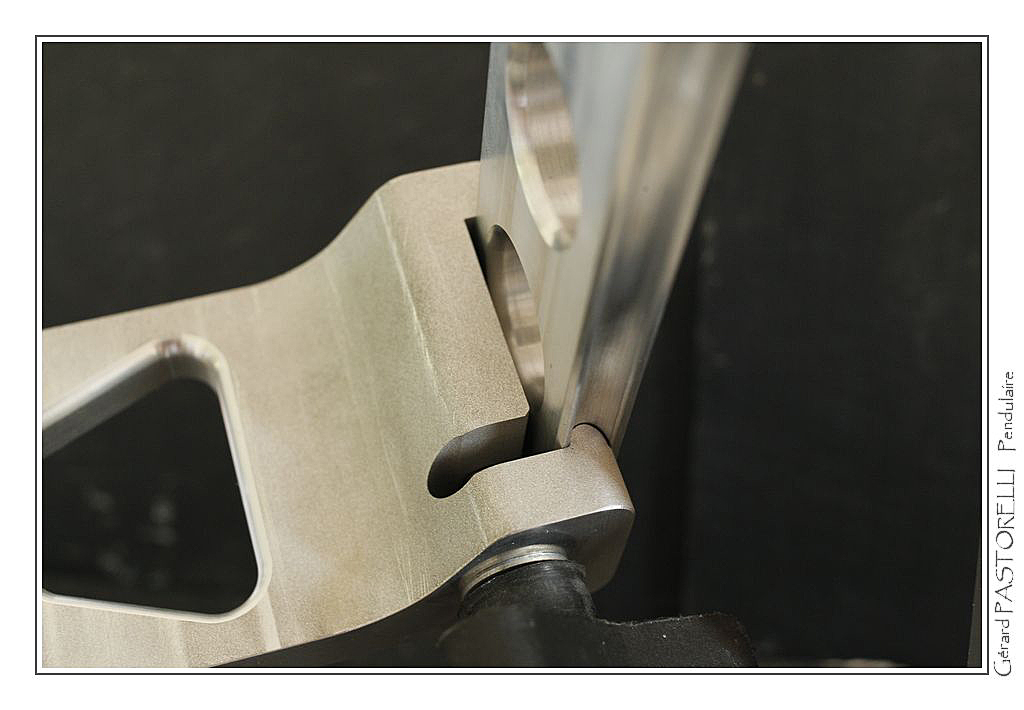

Voici la bête

123419 (187.08 Kio) Consulté 2456 fois

Aimé fois - dont moi Exifs

123420 (178.24 Kio) Consulté 2456 fois

Aimé fois - dont moi Exifs

123421 (302.27 Kio) Consulté 2456 fois

Aimé fois - dont moi Exifs

123422 (281.65 Kio) Consulté 2456 fois

Aimé fois - dont moi Exifs

123423 (272.44 Kio) Consulté 2456 fois

Aimé fois - dont moi Exifs

123424 (249 Kio) Consulté 2456 fois

Aimé fois - dont moi Exifs

123425 (239.98 Kio) Consulté 2456 fois

Aimé fois - dont moi Exifs

123426 (179.68 Kio) Consulté 2456 fois

Aimé fois - dont moi Exifs

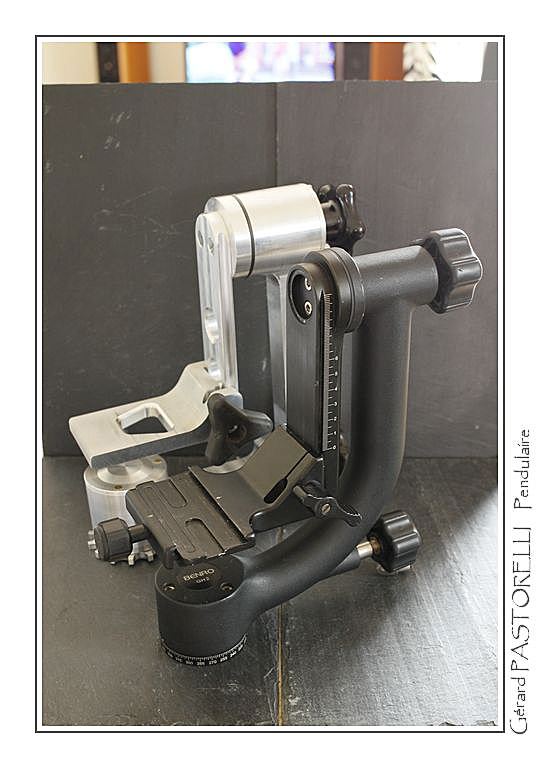

Et pour comparer avec la GH2

123427 (203.75 Kio) Consulté 2456 fois

Aimé fois - dont moi Exifs

[Lionel]

Ah quand même, très beau boulot très bien fait, chapeau bas!

Une idée du temps pour la conception réalisation? (ça peut transphérer les programmes de CNC?)

[Rodet]

- une tuerie cette pendulaire GG...

la production en série, c'est pour bientôt ?

amic.

[rascal]

du bien bel ouvrage, c'est clair !

je m'interroge juste sur le côté confort de la partie verticale carrée. Je prend souvent ma GH2 à cet endroit...

[Oli_]

Superbe travail GG

[West]

Une jolie réalisation, Solidworks est un outil formidable !

Tu es dans le petit milieu des tourneur/Fraiseur ?

Je suis également sur le même projet, mais pas de réalisation CNC, tout manuel, tu pourrais m'éclairer sur le principe de frein que tu utilise ?

[yaya21]

tu les vends combien? j en prends une!

[pschitt]

Oui, beau travail qui me rappelle la réalisation de ma tête pano.

Avant l'anodisation, n'oublie pas le gravage d'une échelle de réglage pour faciliter le repérage selon objos différents...

[Okapi]

Beau travail, si tu cherches des écrous débrayables, j'ai tout ce que l'on peut désirer, tu sais que tu peux la plastifier facilement pour l'isolation thermique, en hiver c'est très vite désagréable, c'est en fait du silicone(d'après moi, ou très proche) en émulsion dans lequel tu trempes les pièces.

[papabrandy]

bien que totalement incompétent je suis admiratif
ce doit être un boulot énorme

[touco]

Très beau travail

[y2k]

Superbe boulot.

[torobouk]

Merci a tous pour vos commentaires, un premier test à été fait ce we et c'est du bonheur.
Merci Okapi pour ta propo, je pense en mettre un sûr le chariot porte etau. j'ai ce qu'il faut
Dernière étape anodisation noire et des rayons suggérés par Rascal......normal il préfère les formes arrondies on ne se refait pas Rascal
GG

[iVoyger]

Ah ouai dis donc une très belle réalisation !


Je n'ose imaginer le nombre d'heures passées à la conception et à la réalisation !

Bravos !

[dje1050]

c est beau dis donc
tu en fais combien ?

[Crisan57]

Bravo GG, les commandes c'est pour quand ?
