Le fonctionnement :
La led infrarouge se met en face du récepteur. Quand on coupe le faisceau, ça déclenche. J'ai rien mis, on peut l'adapter pour un flash, ou un boitier, ou une télécommande infrarouge, au choix.
A chaque déclenchement, la LED verte s'allume. Pratique pour vérifier l'installation. La rouge s'allume en théorie pour dire qu'on est dans un état instable, mais honnêtement, ça sert vraiment à rien. Je compte le remplacer par un potar afin de régler le retard.
Testé jusqu'à 3m environ, j'suis pas allé plus loin, pas assez de fil. Je ne connais pas la distance max.
Quand on met cote à cote le récepteur et la les infrarouge, ou très proches mais dans dans l'axe, ça fait un détecteur de mouvement. Mais il faut chercher la bonne position, c'est assez sensible. Je l'ai fait fonctionner jusqu'à une 30aine de cm. Idem, connais pas les limites.

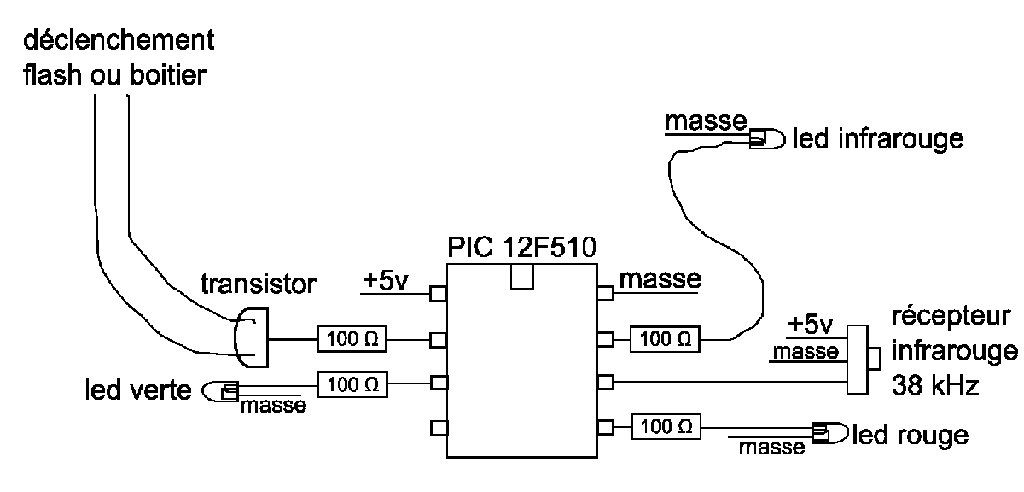

Le schéma :
- 98296 (9.94 Kio) Consulté 3139 fois
Pour le fichier Hex, peut pas le mettre ici.
Faudrait que je fasse un article pour alphanum, mais j'ai un peu la flemme pas le temps...
Je vais voir pour en faire 1 aussi alors ^^ (faut que je laisse passe du temps car avec ma bague allonge je peux pas trop demander au boulot... )
