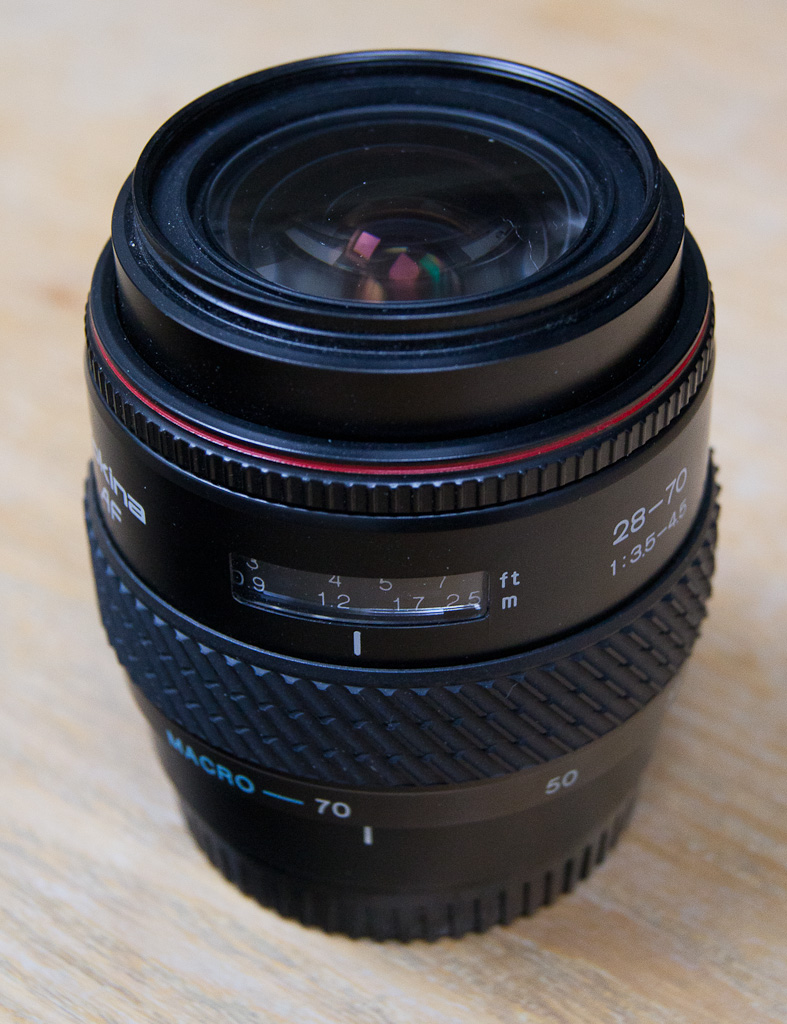

Démontage/réparation Tokina AF 28-70mm f3.5-4.5

cyclotron77 · Messagepar **cyclotron77** » Mer 27 Juil 2011 11:05

Salut,

Racheté il y a quelques jours à Natana pour pièces. N'ayant rien à perdre je vais le démonter pour voir si il est possible de réparer les problèmes suivant:

- Deux points durs avec la bague de MAP
- Le diaphragme ne se ferme plus

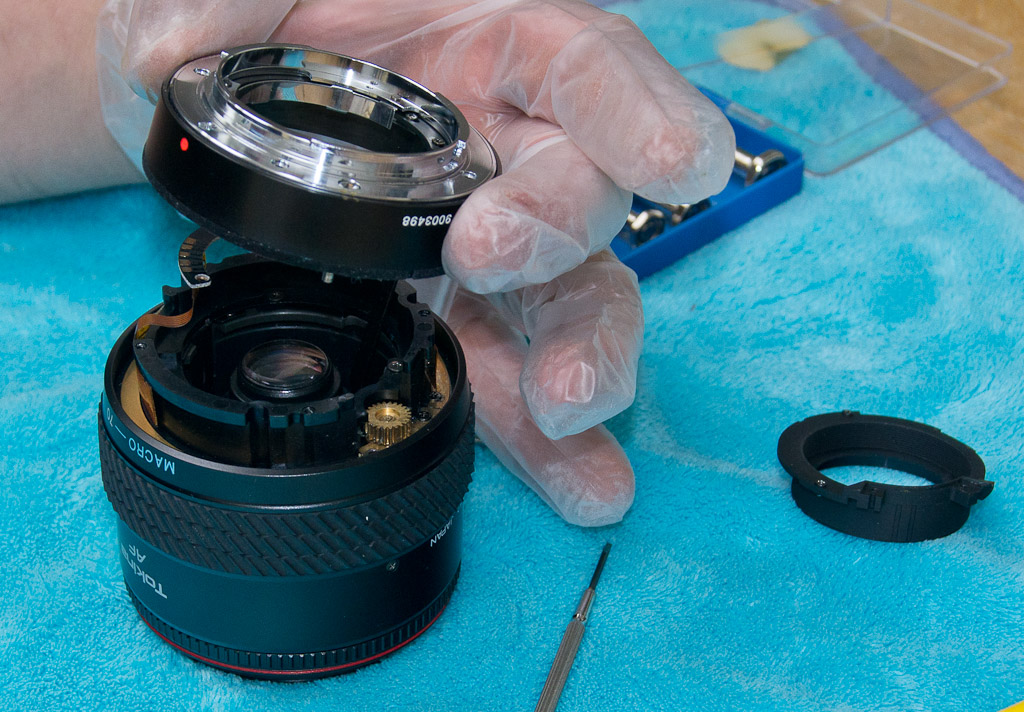

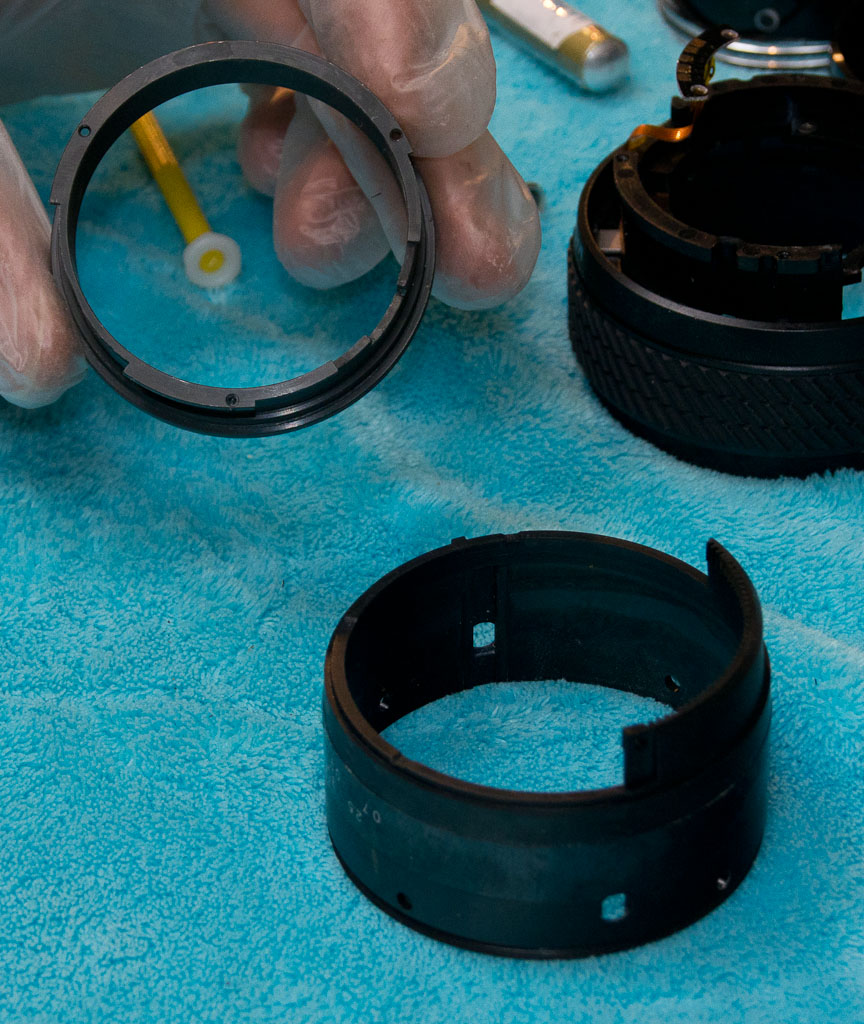

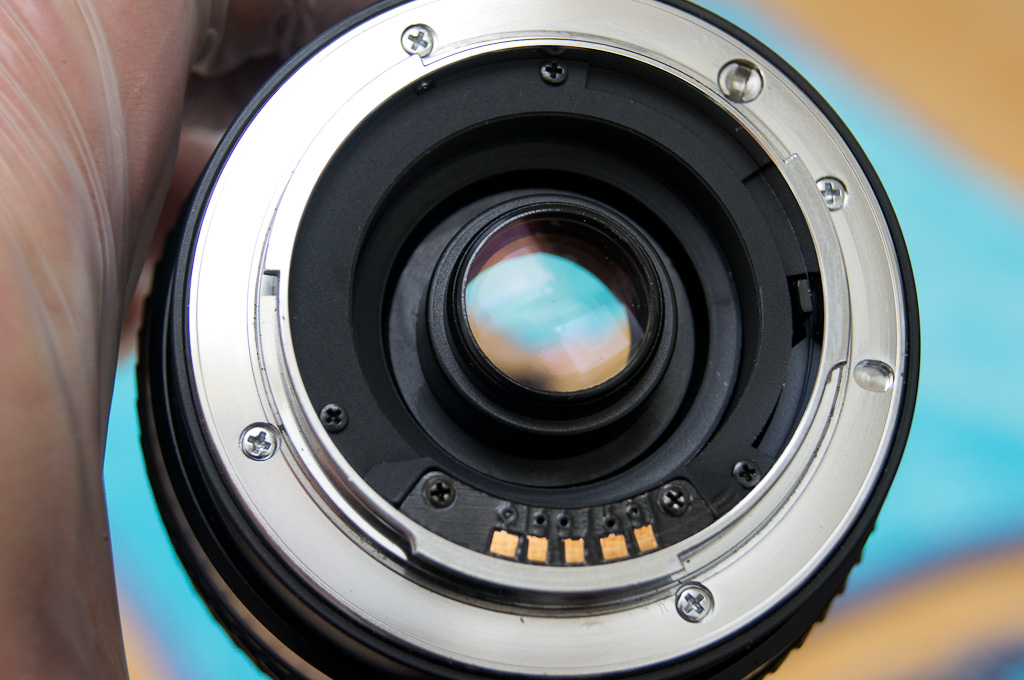

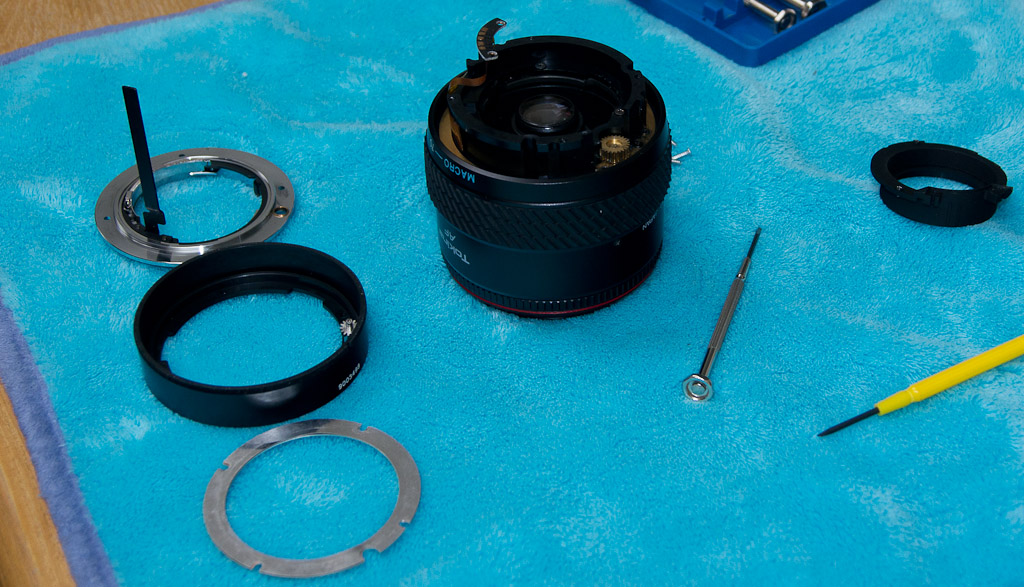

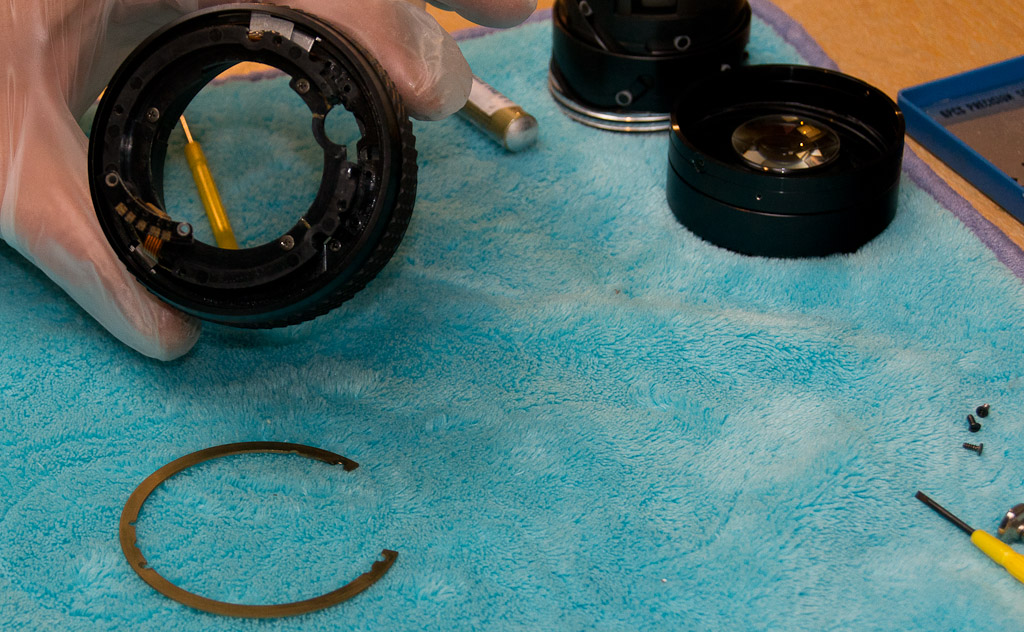

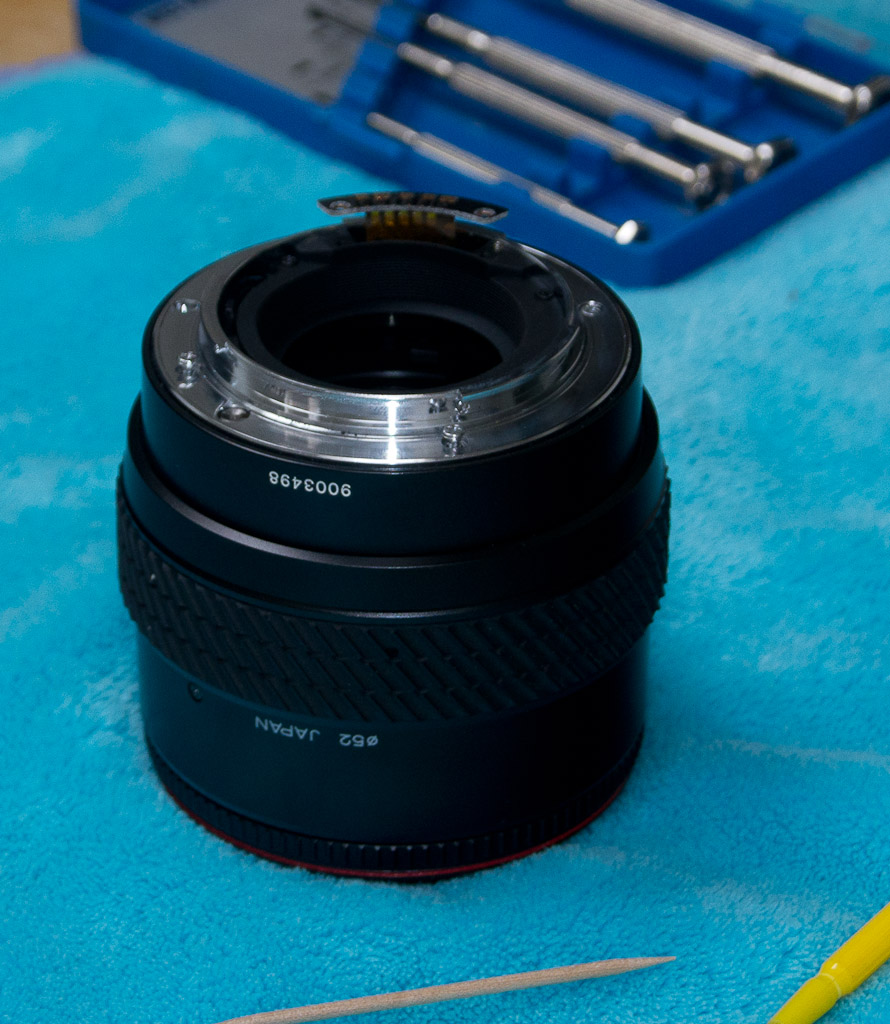

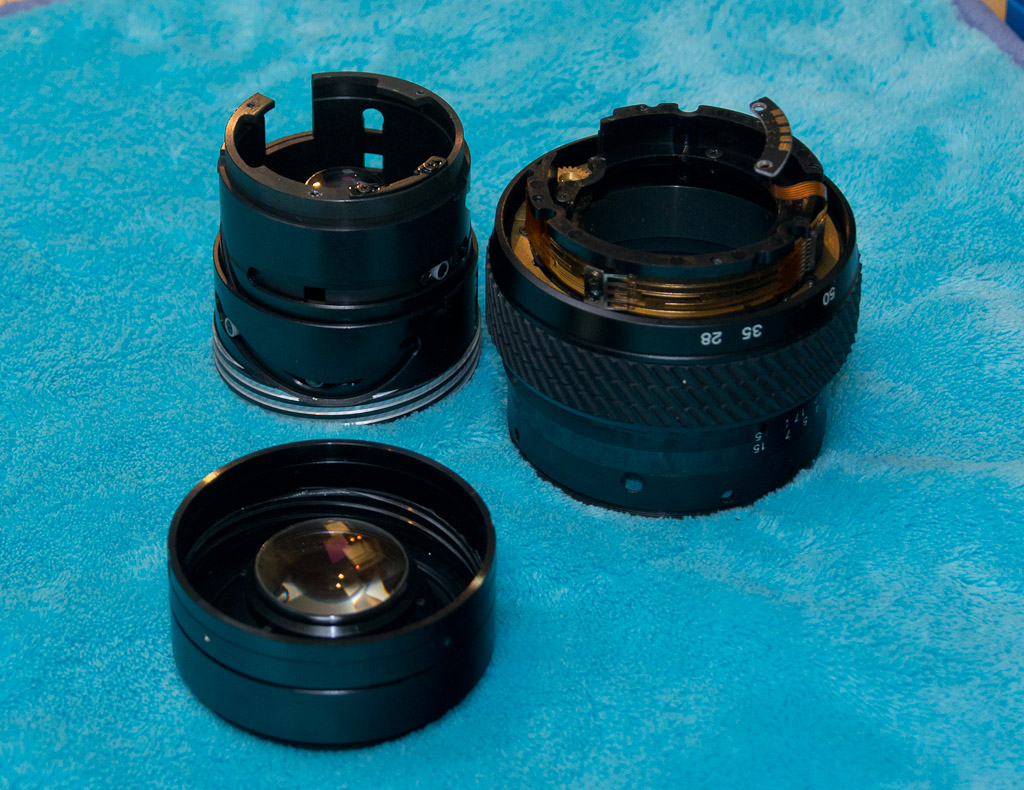

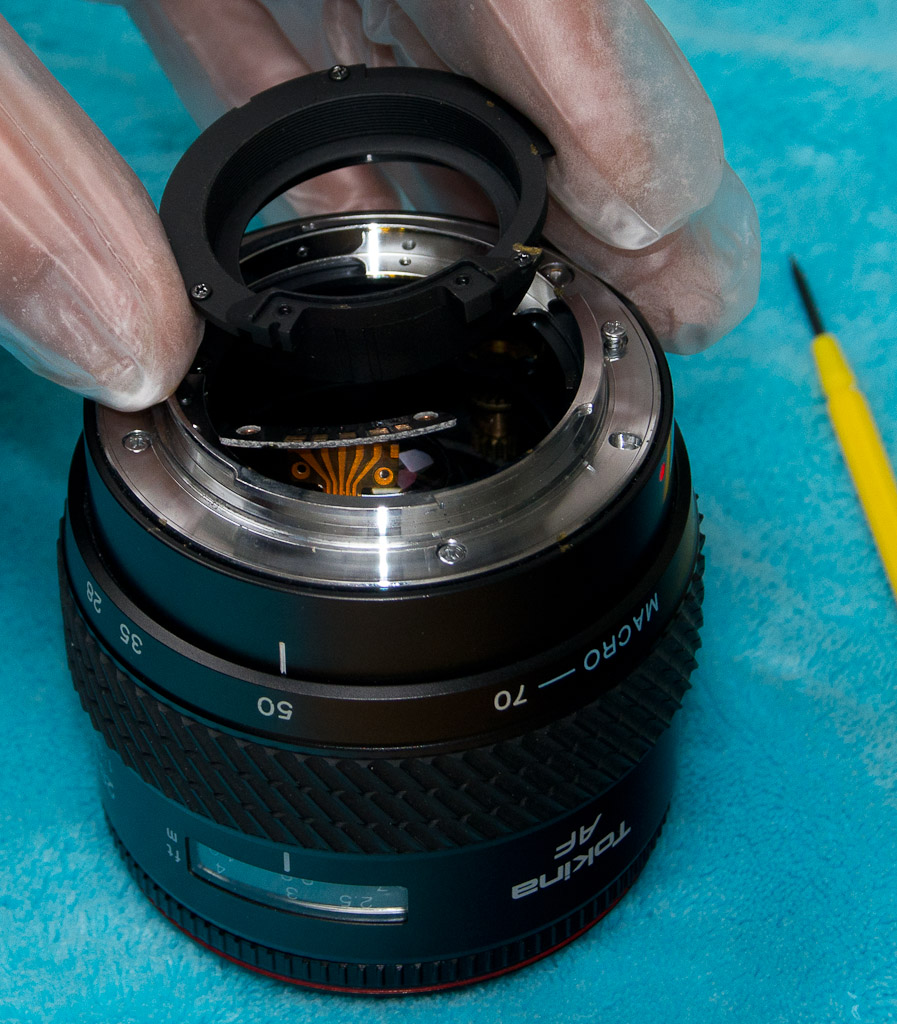

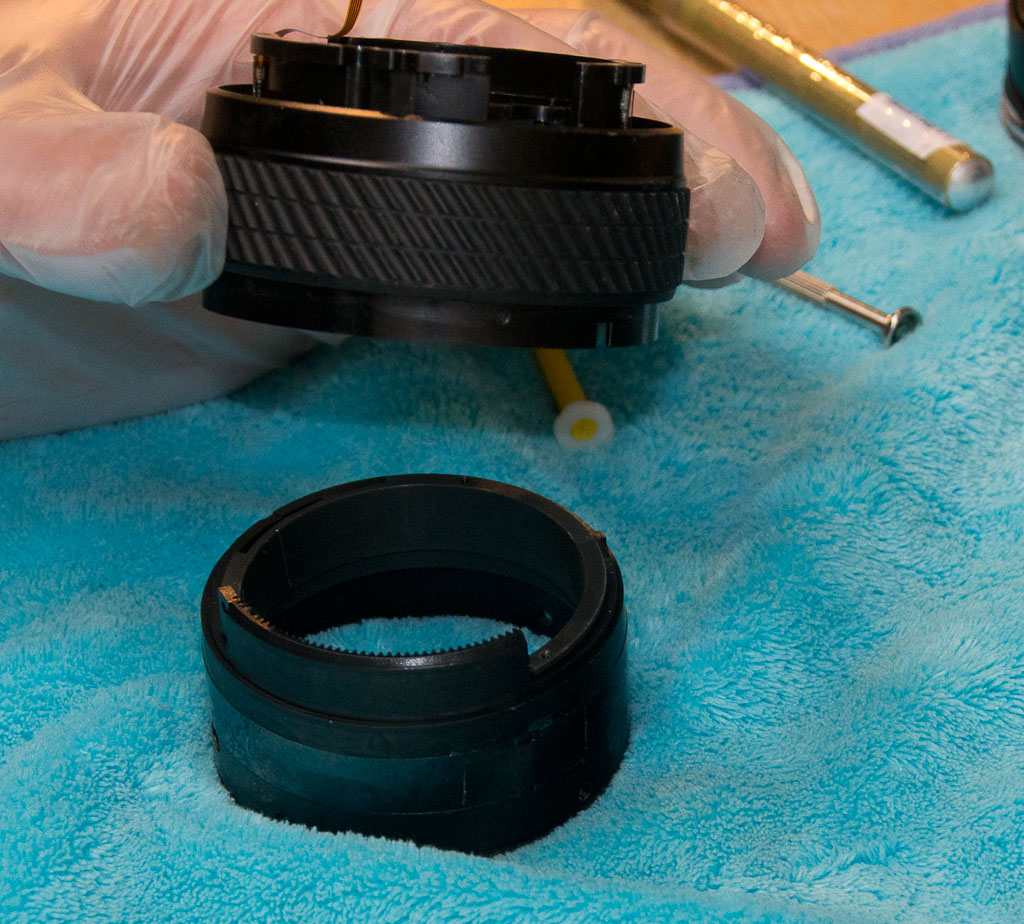

Je vais essayer de prendre des photos étape par étape :-)

dje1050 · Messagepar **dje1050** » Mer 27 Juil 2011 11:08

oui repère bien c est chaud les zoom

Code152 · Messagepar **Code152** » Mer 27 Juil 2011 11:15

J'ai voulu réparer un 70-210 minolta parceque la bague de zoom n'allait pas au delà de 135mm, quand j'ai vu la notice de démontage...j'ai abandonné, bricolage de très haut niveau (aussi appelé type "Bob Le Bricoleur")

cyclotron77 · Messagepar **cyclotron77** » Mer 27 Juil 2011 11:19

Salut Dje1050, oueps je vais tout repérer au marqueur et photo le plus souvent possible :-)

Salut Code152, c'était lequel de 70-210 ? le f4 beercan ou un autre ?

Code152 · Messagepar **Code152** » Mer 27 Juil 2011 11:38

C'est le minolta 70-210 f3.5-4.5, je l'avais acheté sur LBC et je l'ai renvoyé au vendeur avec remboursement, et j'en ai acheter un autre, sur le forum.

cyclotron77 · Messagepar **cyclotron77** » Mer 27 Juil 2011 14:16

Ok code152, je n'ai jamais ouvert ce modèle, c'est vrai que c'est plus sur d'acheter içi que sur la baie ou leboncoin, 2ememain etc..

Tokina réparé :-)

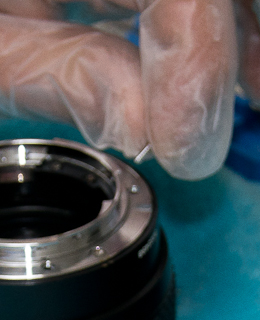

Voçi une photo du coupable pour la bague de map

Le reste va suivre

dje1050 · Messagepar **dje1050** » Mer 27 Juil 2011 14:18

ben c est quoi on voit rien

cyclotron77 · Messagepar **cyclotron77** » Mer 27 Juil 2011 14:21

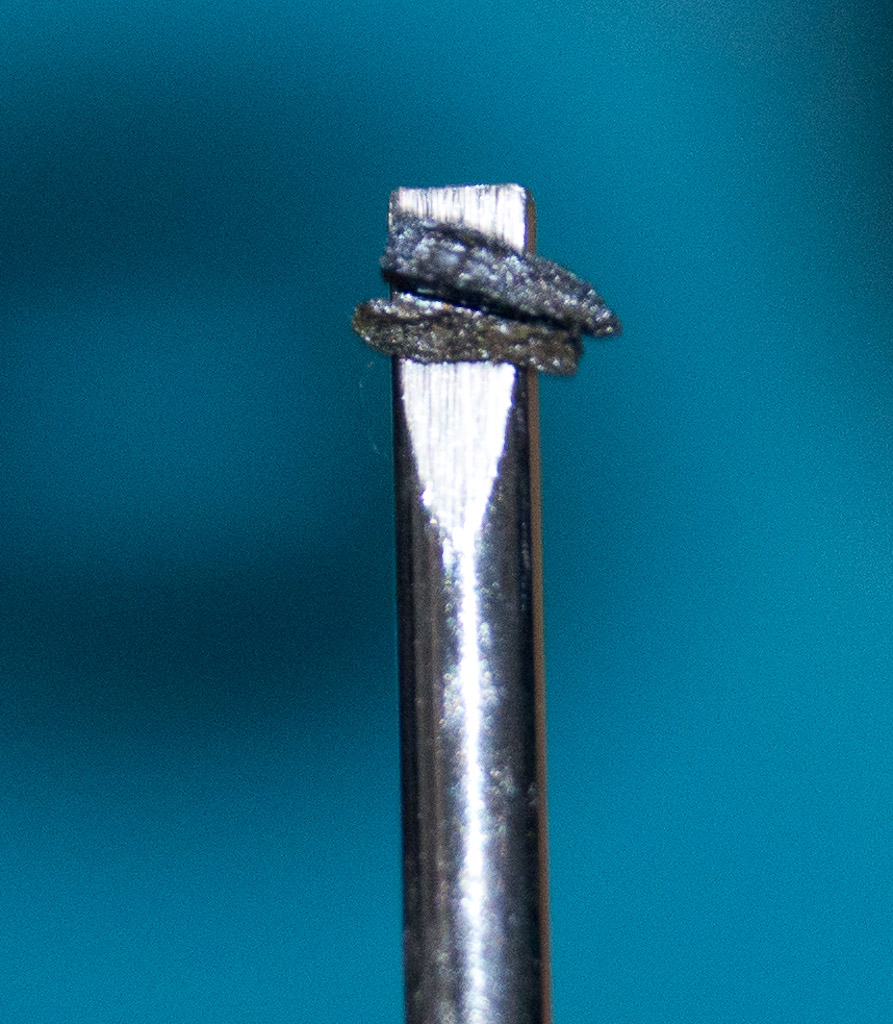

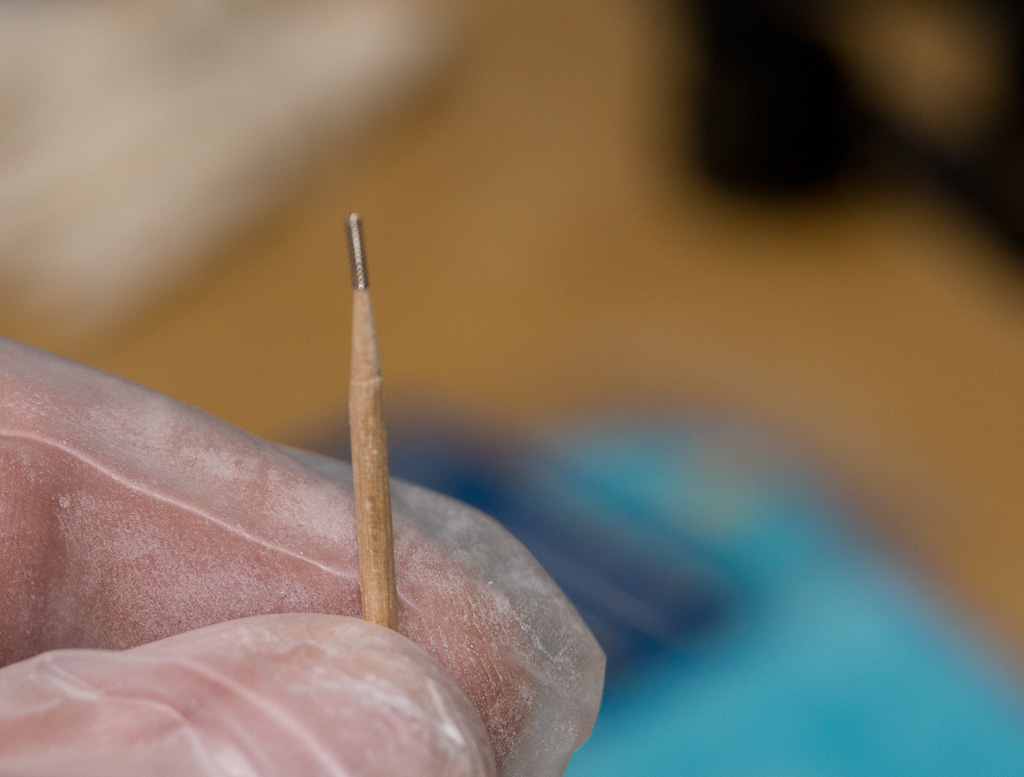

ce sont deux éclats de plastique(sur la pointe d'un tournevis) venant de la pignonerie de l'af qui coinçaient entre deux engrenages, désolé pour la qualité de la photo

dje1050 · Messagepar **dje1050** » Mer 27 Juil 2011 14:25

ha ok
donc l af en bout de course est hs ?

cyclotron77 · Messagepar **cyclotron77** » Mer 27 Juil 2011 14:43

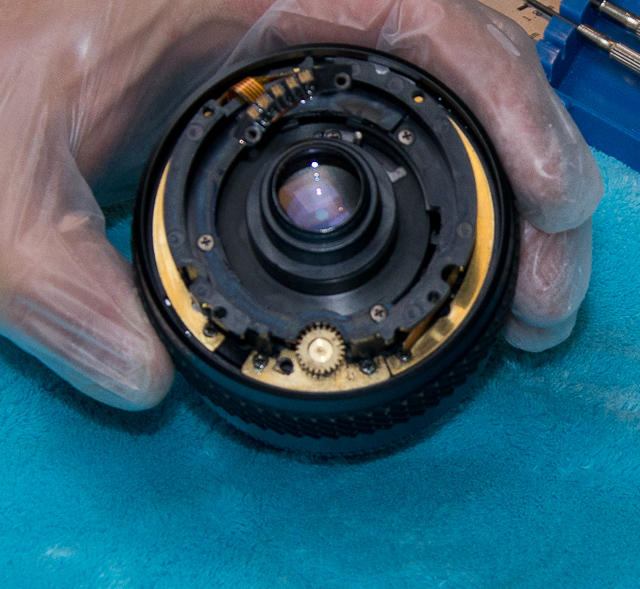

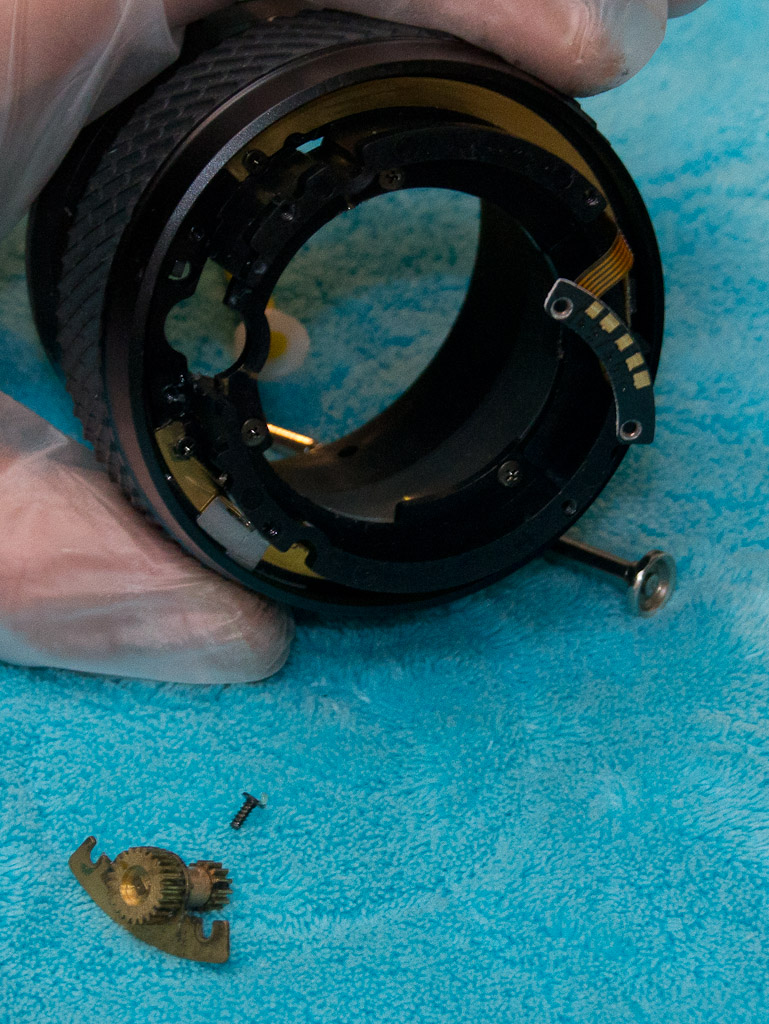

Non rien d'HS, il re-fonctionne normalement. Ces deux bouts de plastique viennent de deux dents sur le contour de la pièce sur lequel la sérigraphie des distances est imprimée. Mais les deux dents sont encore quasiment intactes, suffisamment pour pouvoir etre entrainées par l'engrenage venant de la démultiplication de la commande AF. La largeur du tournevis sur la photo est de 0,9mm

J'édite le premier message avec ajout des photos
