[Bricolage] deux soudures et une prise synchro

[dudu]

voila une petite bricole pour ajouter une prise synchro,

1 - Pourquoi
j'ai pas mal de flash : 2 5400HS, 1 HLV42, 1 macro 1200 AF + accesoires (tripleur, cable EX et cable OC/DC ancien sabot, adapteur sabot new->old, cable synchro) alors le problème c'est que les 5400 ne marche pas en WL donc filaire obligatoire pas de prise synchro donc j'ai décidé de bricoler afin de pouvoir utiliser un grand nombre de combinaison possible

j'aurais pu modifier les cordons EX mais je voulais pas les massacrer, le tripleur minolta est bourré d'electronique donc pas de modificztion ici donc restait plus que le cable OC/DC et c'est ce qui avait de plus simple

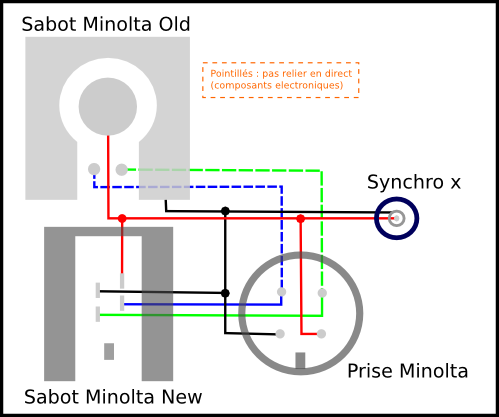

le schéma

33276 (36 Kio) Consulté 3382 fois

Aimé fois - dont moi Exifs

2 - Synthèse
Difficulté : Facile
Aptitude : Dextérité
Fourniture : accessoires minolta
Outillage : mini cruciforme, mini pinces (coupant, à dénuder ...), fer à souder, perceuse, multimetre
Temps : 30 minutes
Coût : 0€

3- Réalisation avec explication
Pas très compliquer 2 soudures et un trou

33271 (47.7 Kio) Consulté 3382 fois

Aimé fois - dont moi Exifs

33272 (52.55 Kio) Consulté 3382 fois

Aimé fois - dont moi Exifs

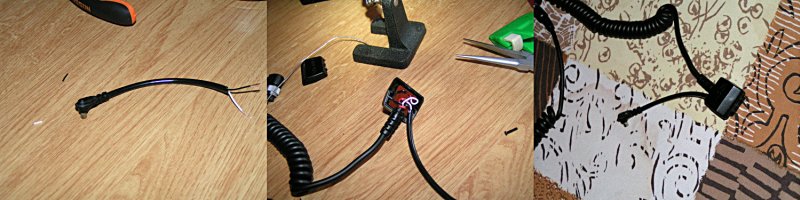

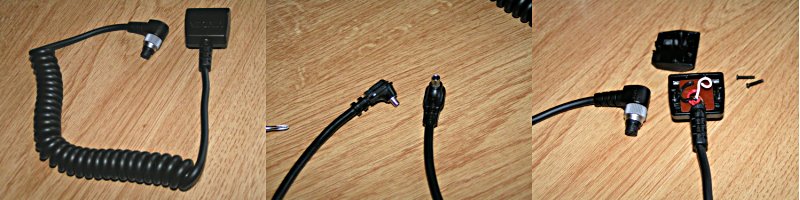

Etape 1 : ouvrir le sabot du cable OC/DC
Etape 2 : percer un trou dans le sabot pour y faire passer le cable synchro
Etape 3 : couper un cable synchro (ou si vous avez une prise) et preparer les fils
Etape 4 : souder le cable blanc à la pate du cable rouge et le cable noir à la masse (couleur à adapter)
attention le cable noir du cable OC/DC n'est pas la masse. La masse est une tresse ici en bas droite.
Etape 5 : tester au multimetre
Etape 6 : refermer le sabot

et voila c'est fini plus qu'a tester

3- Réalisation rallonges cable EX
Tant que le fer était chaud un petit bonus
Difficulté : Facile
Aptitude : soudure
Fourniture : plaque test CI, barette tulipe support puce
Outillage : mini pinces (coupant, à dénuder ...), fer à souder
Temps : 30 minutes
Coût : quelques euros

33273 (46.81 Kio) Consulté 3382 fois

Aimé fois - dont moi Exifs

33274 (49.03 Kio) Consulté 3382 fois

Aimé fois - dont moi Exifs

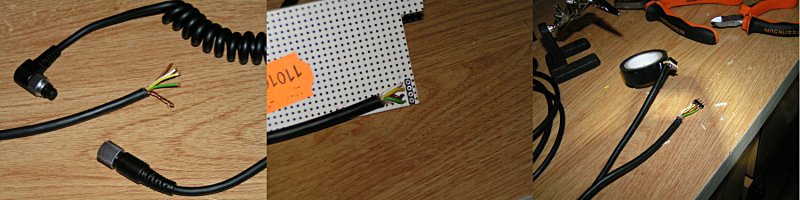

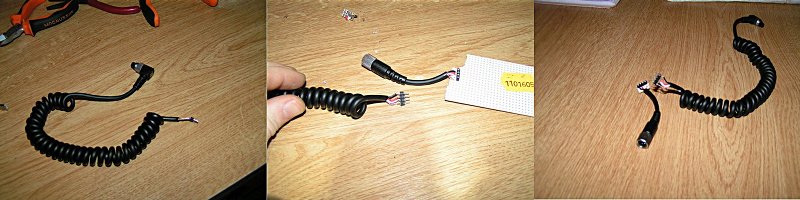

Etape 1 : Découper le fils
Etape 2 : Souder les barettes et cable comme sur les photos (Attention à l'ordre des fils)
Etape 3 : Isoler au scotch ou gaine thermorectractable
Etape 4 : Faire un point (détrompeur) pour eviter de brancher à l'envers

et voila c'est fini

4- Utilisation
Studio, Macro ....

5- Conclusion

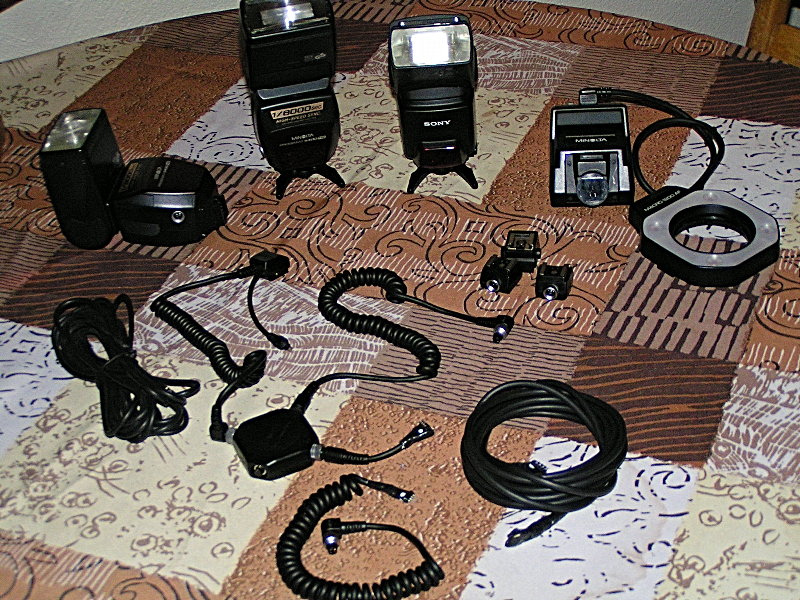

et voilà plein de possibilité pour jouer avec mes flashs

33275 (209.53 Kio) Consulté 3382 fois

Aimé fois - dont moi Exifs

4- Amélioration / Evolution
- Refaire le connecteur 4 contacts EX

En espérant que cela serve à quelqu'un d'autre
@++
dudu

[bsdc]

J'ai moi aussi plein d'anciens flash et torches mais je croyais qu'au delà de la compatibilité de sabots il y avait aussi et surtout un problème de surtension qui risquait de mettre en péril les nouveaux boitiers. Est-ce moins vrai en passant par la prise synchro ?

[dudu]

J'ai moi aussi plein d'anciens flash et torches mais je croyais qu'au delà de la compatibilité de sabots il y avait aussi et surtout un problème de surtension qui risquait de mettre en péril les nouveaux boitiers. Est-ce moins vrai en passant par la prise synchro ?

oula tu m'en poses des questions difficiles ... bien pour éviter cela je passes par le tripleur ou l'adapteur sabot c'est bourré d'électronique (sûrement de la protection mais j'ai pas les schémas et j'ai pas eu envie de le faire en relisant le CI) donc à mon avis pas de risque sinon c'est eux qui grillerons

j'ai tester une dizaine de combinaison et pas eu de fumée

[RIMA57]

dudu, il n'y a aucune electronique dans le tripleur minolta (TC-1000). Les quatres prises sont raccordees en parallele tout simplement.

[dudu]

dudu, il n'y a aucune electronique dans le tripleur minolta (TC-1000). Les quatres prises sont raccordees en parallele tout simplement.

si si il y a de l'électronique je l'ai ouvert

[RIMA57]

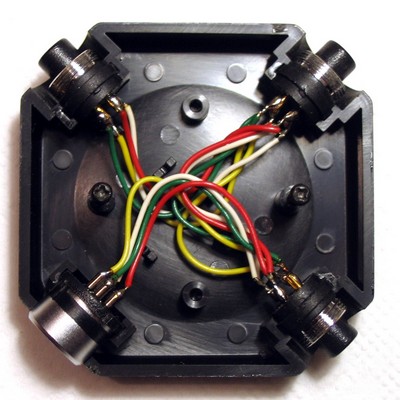

V'la l'interieur de mon Minolta TC-1000

[dudu]

je viens de faire 2 photos (vite fait désolé c'est fait au Z1 )

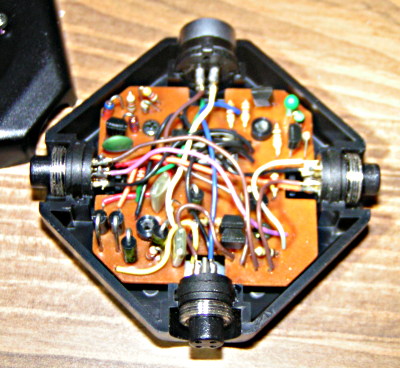

j'ai bien de l'electronique la preuve

33882 (71.87 Kio) Consulté 3190 fois

Aimé fois - dont moi Exifs

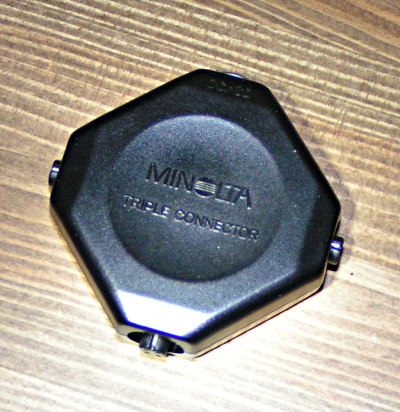

et c'est bien un minolta

33883 (65.69 Kio) Consulté 3190 fois

Aimé fois - dont moi Exifs

je sais pas si le mien est un TC-1000 ou ?????

un spécialiste minolta est appelé de toute urgence pour identification
Edit: si ca peut aider -> il a aussi des petites barrettes sur les connecteurs y a un mécanisme dessous qui bloque et débloque
je peux pas brancher les cotés si le central (sortie) n'est pas brancher

[vroum]

Un vrai avec électronique, une copie sans l'électro?

[dudu]

http://www.mhohner.de/sony-minolta/flashcomp_acc.php

"Minolta TC-1000/Sony FA-TC1AM
Triple Connector. Connects up to three flashes to a camera.

Note: Not to be confused with the Triple Connector (a.k.a. TC), which is designed for the PX flashes of the old Minolta MF system. The two versions are incompatible!"

y aurait 2 versions ????

[RIMA57]

Un vrai avec électronique, une copie sans l'électro?

Non, je pense que dudu a raison. A priori, l'ancien modele (comme le mien) etait depourvu de toute electronique de protection contre les surtentions. C'est bon a savoir. Merci dudu.

[vroum]

Un vrai avec électronique, une copie sans l'électro?

Non, je pense que dudu a raison. A priori, l'ancien modele (comme le mien) etait depourvu de toute electronique de protection contre les surtentions. C'est bon a savoir. Merci dudu.

Ou alors c'est l'inverse, l'ancien a l'électro pour les vieux flashs avec tensions différentes? et le nouveau sans car mème génération?

[RIMA57]

Un vrai avec électronique, une copie sans l'électro?

Non, je pense que dudu a raison. A priori, l'ancien modele (comme le mien) etait depourvu de toute electronique de protection contre les surtentions. C'est bon a savoir. Merci dudu.

Ou alors c'est l'inverse, l'ancien a l'électro pour les vieux flashs avec tensions différentes? et le nouveau sans car mème génération?

Oui, c'est tres probable car le boitier du modele sans electronique est concu pour recevoir une carte (deux points de fixation par vis, au memes endroits que le modele avec electronique).

[dudu]

Un vrai avec électronique, une copie sans l'électro?

Non, je pense que dudu a raison. A priori, l'ancien modele (comme le mien) etait depourvu de toute electronique de protection contre les surtentions. C'est bon a savoir. Merci dudu.

Ou alors c'est l'inverse, l'ancien a l'électro pour les vieux flashs avec tensions différentes? et le nouveau sans car mème génération?

je penses que tu as raison le mien est une récupération sur une foire et est équipé d'un cable OC-1000 (sabot Old)

[Yeti-74]

Bonsoir tout le monde , après une petite rallonge de mon câble flash (photo a venir ) j ai fait des petits relever à l'osciloscope pour comprendre comment les 2 dialoguent ^^ les relever vous intéressent ? pour ce qui est du tripleur , peu etre de la protection ou de l'amplification ... ptit schémas et je vous dis !! ++

[dudu]

Bonsoir tout le monde , après une petite rallonge de mon câble flash (photo a venir ) j ai fait des petits relever à l'osciloscope pour comprendre comment les 2 dialoguent ^^ les relever vous intéressent ? pour ce qui est du tripleur , peu etre de la protection ou de l'amplification ... ptit schémas et je vous dis !! ++

ca doit donner ca non ?
tu peux poster les relever c'est toujours bon a prendre

pour le tripleur pbm c'est qui y a pas schéma et j'ai pas envie de me le refaire a partir du CI sinon je pourrais le déterminer aussi

[Yeti-74]

Bonsoir tout le monde , après une petite rallonge de mon câble flash (photo a venir ) j ai fait des petits relever à l'osciloscope pour comprendre comment les 2 dialoguent ^^ les relever vous intéressent ? pour ce qui est du tripleur , peu etre de la protection ou de l'amplification ... ptit schémas et je vous dis !! ++

ca doit donner ca non ?
tu peux poster les relever c'est toujours bon a prendre

pour le tripleur pbm c'est qui y a pas schéma et j'ai pas envie de me le refaire a partir du CI sinon je pourrais le déterminer aussi

En effet ca donne ca ^^ bon les tensions ne sont pas forcément du 5v , je vous métrais ça demain .
Et toujours pas trouver les connecteurs au détailles ? et au niveau de la prise d'alimentation externe il ya des infos car je me ferais bien un ptit kit batterie pour les photos de sport !!
++
