Tubul-R : un shembra-R bis et réversible (New tuto p4)

[gregdakt]

(Dami1 : te va falloir trouver un nom de bapteme pour ce montage)

bonjour à tous,

Borntoswim29 a ouvert une voie et nous voilà quelques uns à bricoler avec plus ou moins de réussite des adaptations de chambres à air sur nos vieux cailloux...
Le coté quasi irréversible de cette modif me gênait un peu, voici donc ce que je vous propose :

Sur une base d'A7 et avec un (des) objo olympus/zuiko : vous aurez remarqué que la bague OM/Nex et très "longue" (c'est du au tirage de la monture) donc si on veut pouvoir jouer autour de la distance de MAP, il faut enlever des éléments à l'objectif pour raccourcir cette distance et grace à l'élasticité de la chambre à air jouer sur les plans de MAP. (voir le tuto de borntoswim29)

Donc en prenant une bague plus courte ( et là, merci encore à l'ami Dami1) j'ai pris les premiers éléments du systeme de bague allonges pour la macro (le plus basique qui soit : le prix en est dérisoire...)

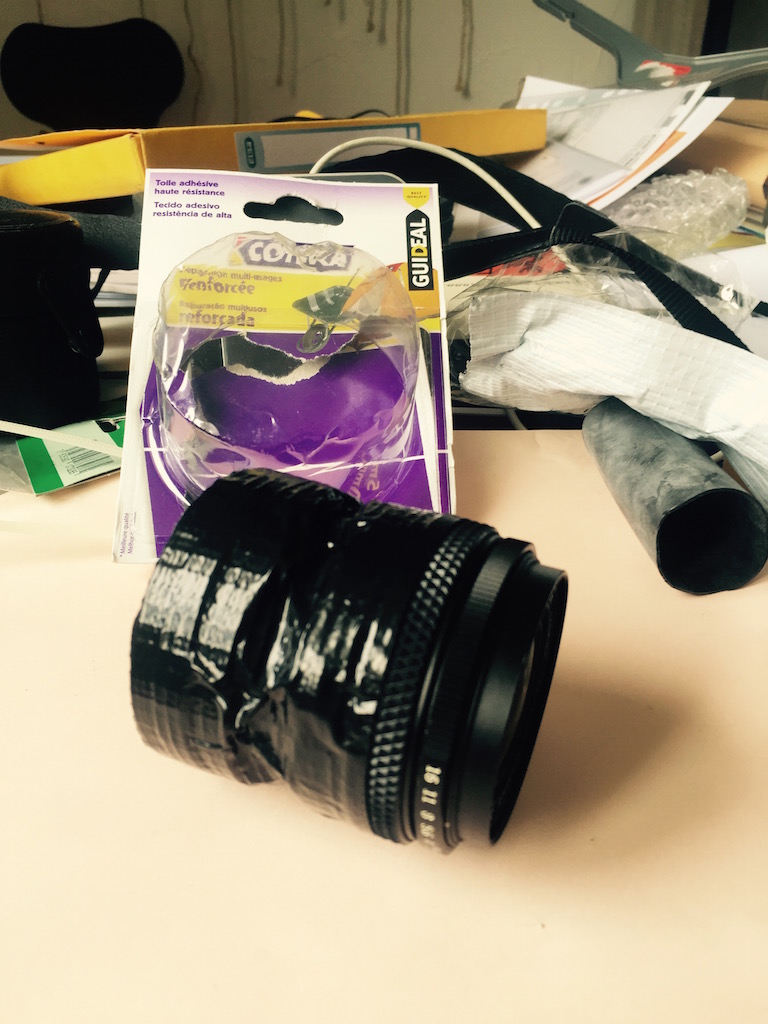

puis de la simple toile adhésive noire et j'enroule la bague et l'objectif ( 2 tours suffisent )

et c'est tout !
noindex

241659 (177.49 Kio) Consulté 1925 fois

Aimé fois - dont moi Exifs

[Dami1]

le Tubul'R ? ou le sahad'R (pour l'adhésif)

[gregdakt]

Tubul'R me semble une bonne trouvaille !

(ça me rappelle "ragoutout, le ragout de mon toutou"...)

[borntoswim29]

Ben oui, pas con!
Tu compenses le trop long de l'objo qu'on devrait raboter par le "raccourcissement" de la "bague d'adaptation"..

Tu te retrouves donc avec un objectif de taille normal, mais à bascule! (tu as vu je répète bien )

[cerise]

As tu commencé tes essais?

[Dami1]

C'est ce kit de BA ? en utilisant la plus petite?

[gregdakt]

en plus le "soufflet" ainsi formé rentre bien dans la bague... et on garde et les reglages de diaph et on peut mêm avant "collage" regler la longueur du tout par la bague de MAP de l'objectif

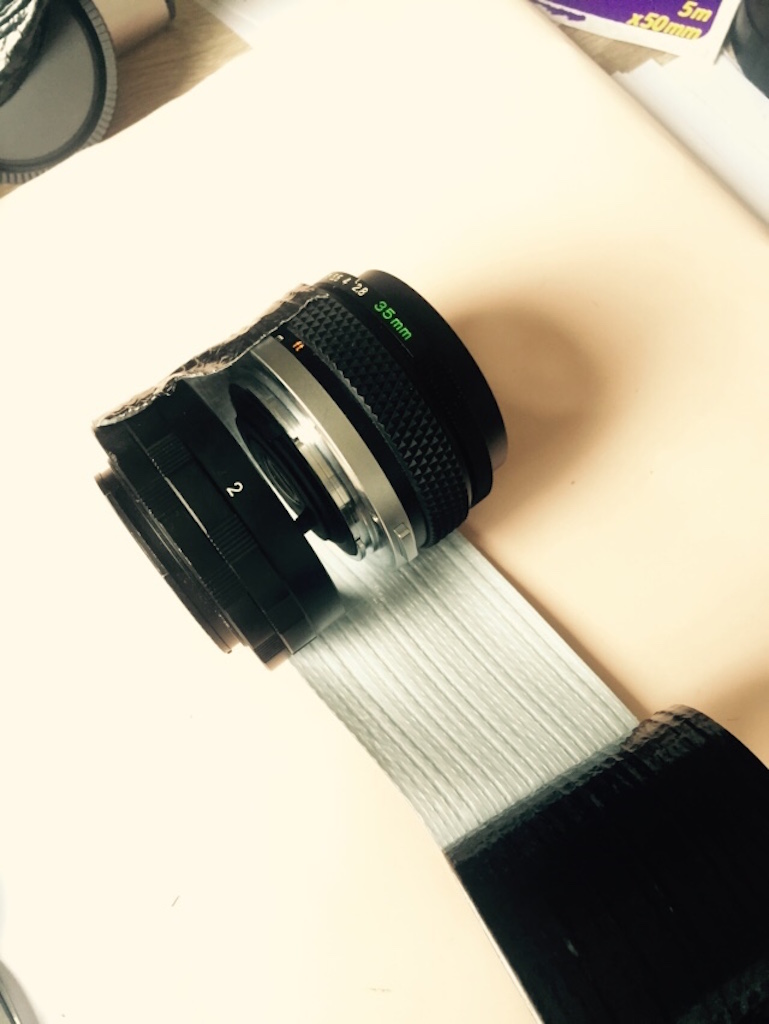

une autre image pour illustrer l'enroulement de l'adhésif :
noindex

241660 (132.43 Kio) Consulté 1898 fois

Aimé fois - dont moi Exifs

@dami1 : oui !
en fait j'ai utilisé la 2 pour avoir plus de surface d'adhésion de la toile collante

[Manus]

Le kit de BA sert "juste" pour les montures ?
Car j'avais pensais à un truc comme ça, mais avec des bouchons d'objectif et de boitier.

Et question idiote : comment tu règles ton diaph avec l'objectif OM s'il n'est pas monté ?

[borntoswim29]

Peut être en scotchant la lamelle les boutons , et ensuite la bague de diaph fait son boulot non?

[gregdakt]

la partie arriere du kit de BA sert juste pour fixer l'adhésif : ça a l'avantage d'etre bien cylindrique et régulier

sur les om/zuiko, si tu serres bien cela comprime les deux boutons poussoir qui embrayent le réglage du diapragme, sinon il suffit de faire un premier tour avec du scotch simple bien serré pour les comprimer et cela doit marcher aussi

(on doit trouver des équivalents pour d'autres objectifs mais je n'en ai pas autre chose sous la main que des olympus)

[Dami1]

Et pourquoi du scotch la chambre à air c'était possible aussi non ?

[papabrandy]

je suis admiratif

[borntoswim29]

D'ailleurs, ce n'est pas pour prêcher ma paroisse, mais l'avantage de la chambre à air (retroussée ^^ ) c'est qu'elle permet de maintenir dans une position "apeuprédechezapeuprémaispresquedroite" l'objectif. Ici, l'objectif risque de pendre et ne facilitera pas la rapidité pour trouver une mise au point correcte ^^
(je parle en connaissance de cause car la première version du Shembra R pendait, et la vitesse pour trouver la zone de MAP était plus hazardeuse..
Sur la 2.0 c'est le jour et la nuit!
Mais il faut creuser l'idée
Fouillez vos établis messieurs/dame!

[Dami1]

C'est pour ça que je demandais car pour moi le scotch semble plus difficile à manoeuvrer

[borntoswim29]

le scotch semble plus difficile à manoeuvrer

sortie du contexte, on va nous prendre pour des fous...

Quoique..


[noindex]

[gregdakt]

Et pourquoi du scotch la chambre à air c'était possible aussi non ?

j'ai essayé mais c'est très difficile de l'ajuster sur l'arrière de l'objectif ( et il y a un risque qu'il se détache par son poids). mais si tu trouves de la chambre à air de grand diamètre , tu dois pouvoir le faire aussi et là jackpot car amovible sans user de l'adhésif

j'ai pris la plus grande largeur du bricomarché à côté de mon boulot (du 29") mais j'ai pas fait de recherche pour des chambres de type roue de petite remorque

enjoy et dis nous !

(et si vous vouez tout savoir j'ai meme essayé avec un joint conique de WC... si si et cela marche aussi, mais le poids de l'objo risque de le décrocher, dommage on l'aurait appelé le What-R)
