Eclaté A7III

[Renato]

Bonjour,

J'ai eu un problème sur le clapet du compartiment batterie de mon A7III. J'ai démonté pour réparer mais j'ai un doute sur la position d'un des ressorts car quand on démonte tout nous saute à la figure

Je cherche donc un éclaté du système à moins que quelqu'un ne connaisse comment sont montés les ressorts à l'intérieur J'ai la bonne position pour deux des trois ressorts, le troisième

Merci par avance

[Austin Cricri]

Bonjour

Tu trouveras ton bonheur ici

[Renato]

Bonjour

Tu trouveras ton bonheur ici

Merci, j'ai regardé, tout est éclaté !! Sauf ce que je cherche

[Austin Cricri]

Tu peux nous dire quel ressort exactement ?

[Renato]

Tu peux nous dire quel ressort exactement ?

Dans ce clapet il y a trois ressorts, deux ressorts de compression et un ressort de torsion. Le ressort de torsion sert à la rotation du clapet, celui là c'est Ok.

Un ressort de compression sert à la sortie des axes du clapet pour pouvoir enlever le clapet. ll s'insère entre les deux axes, c'est Ok aussi pour celui-là.

C'est le second ressort de compression que je ne sais pas où mettre. Sa position n'est pas claire pour moi car il n'y a pas de place évidente.

J'ai aussi une interrogation sur la "trappe" flexible du clapet quelle est sa fonction car son design me parait compliqué. Est-ce que le ressort est lié à cette "trappe" ?

[busoqueur]

Renato bonjour
Fait une photo de la trappe avec les ressorts pour mieux visualiser ton problème.
Tu as enlever les vis qui tiennent la plaque en inox de la fermeture du logement de la batterie si je comprends bien, OK pour le ressort de torsion, OK pour le ressort des axes. Parfois il y a deux ressorts un mince et un plus gros, le mince étant dans le plus gros mais je doute.
La trappe flexible est là lorsque l'on veut remplacer la batterie interne par une source externe, une forme de batterie reliée à un fil électrique est insérée à la place de la batterie, le fil sort par ce carré vers une plus grosse batterie ou autre. Le ressort énigme est peut-être lié à ce carré.
Ce serait pour ce type d'alimentation :
https://www.sony.fr/electronics/batteri ... ls_default

Je ne vais pas démonter la trappe de mon A7 pour voir

[Austin Cricri]

Bonjour,

Le 3ième ressort ne serait pas celui pour la tirette qui fait bouger les axes ?

[Renato]

Bonjour,

Merci à tous les deux pour vos message

Pour busoqueur : je ne pense pas que les ressorts soient l'un dans l'autre car un premier ressort a sauté alors que celui des axes était toujours en place. De plus j'ai tout remonté et si je veux faire des photos ça va encore me sauter à la figure mais je vais essayer, il faut que je réfléchisse à insérer une feuille plastique avant de retirer la plaque afin que rien ne saute. Je reviendrai vers vous dans quelques temps

Pour Austin Cricri : la tirette qui fait bouger les axes n'a pas de ressort, le ressort des axes lui permet de revenir en place toute seule, le design des dents étant fait pour ça je pense.
J'ai mis le troisième ressort dans une position assez improbable pour le loquet de fermeture de la trappe N'ayant pas d'autres idées, cela me permet de le sauvegarder en attendant

[busoqueur]

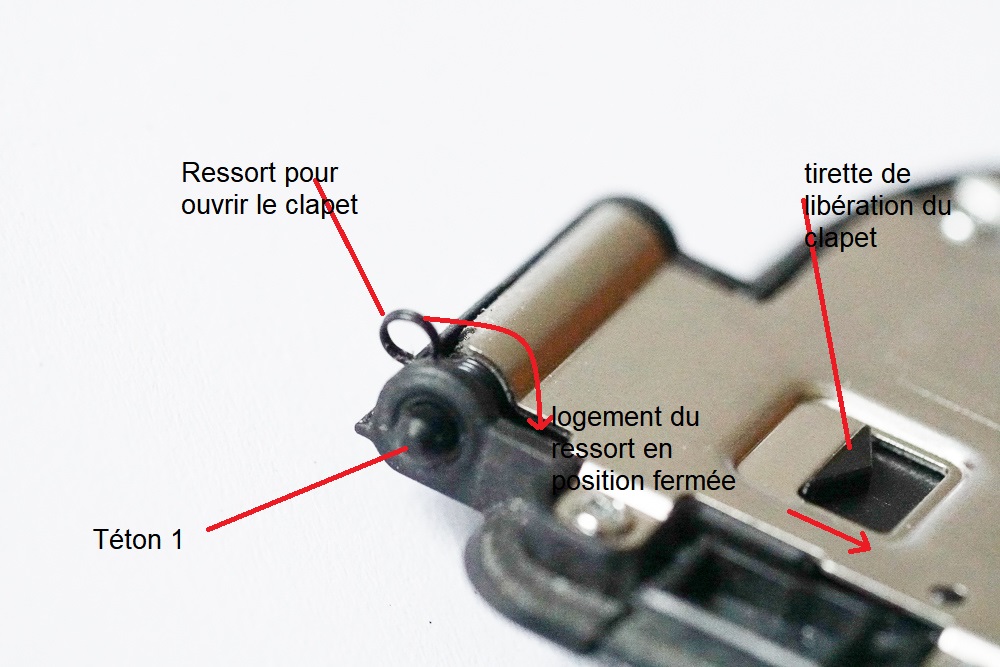

Alors en regardant d'un peu plus près et en prenant des photos floues vu que je sucre un peu les fraises re voilà ce que je peux en penser.

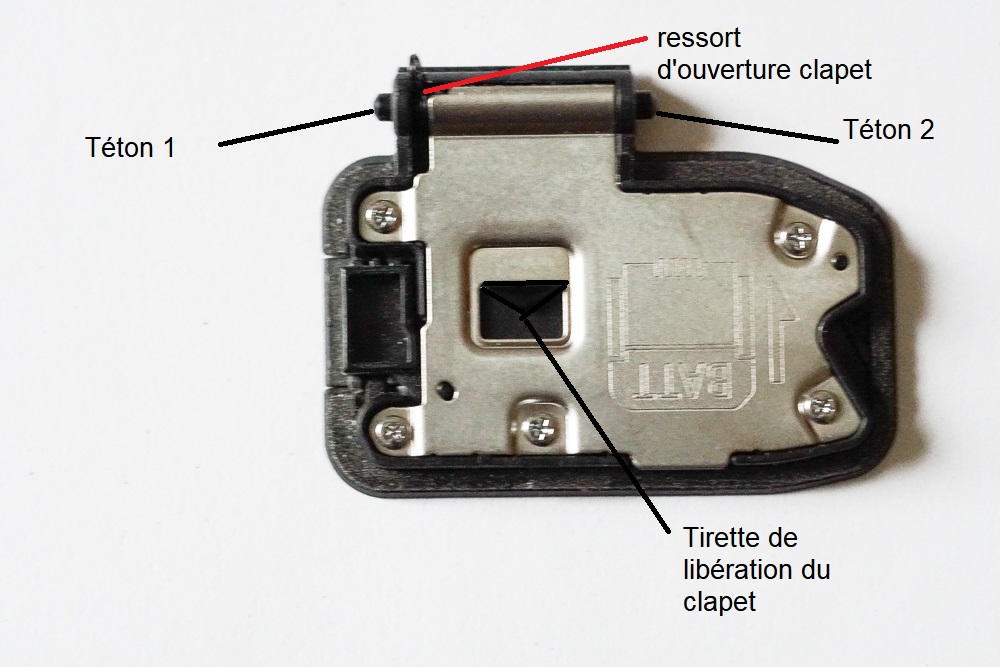

La pièce de fermeture est tenue par deux tétons, un et deux sur les photos, le 1 a un ressort avec une petite boucle qui sert à ouvrir le clapet quand on actionne la tirette ouverture pour accéder à la batterie. Le téton 2 aurait un ressort classique.
Je pense que la tirette qui permet de faire bouger les tétons a bien un ressort sauf si ce sont les deux ressorts des tétons qui la ramène en place, la tirette revenant avecc force en position je pense qu'elle a son propre ressort.

[Renato]

Alors en regardant d'un peu plus près

Merci busoqueur.

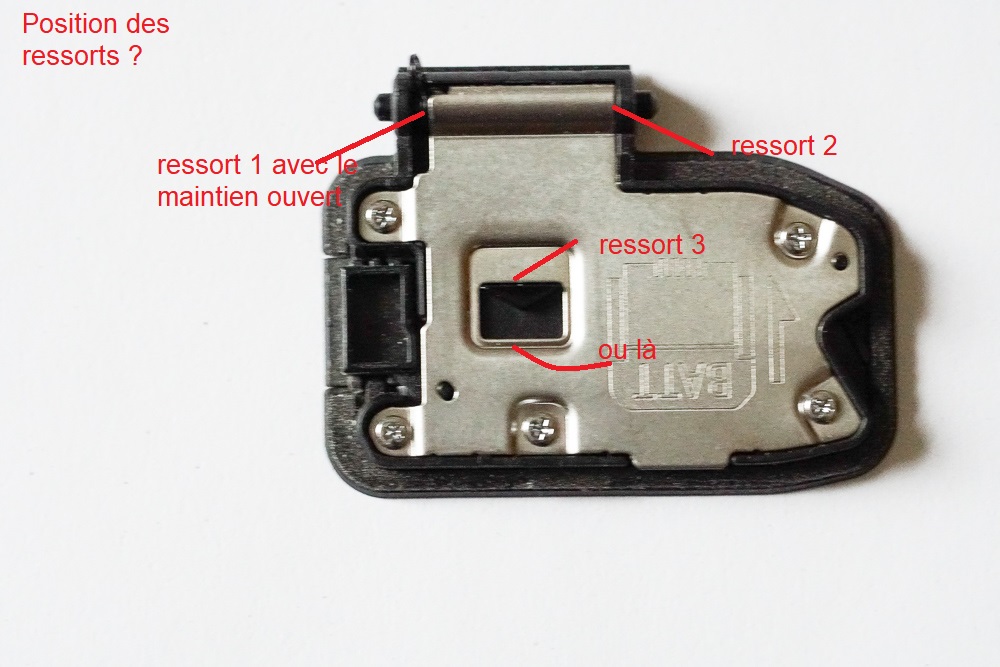

Te voyant faire des efforts, j'ai décidé de redémonter mon clapet. Voici la photo
[noindex]

354473 (484.51 Kio) Consulté 595 fois

Aimé fois - dont moi Exifs

Je me pose des questions sur le ressort n°3, je l'ai mis là mais ne suis vraiment pas sûr qu'il aille là car ce n'est pas comme ça qu'un ressort travaille. Mais je n'ai pas d'autre endroit ou le mettre et je ne comprends pas pourquoi il y a une sorte de case là où je l'ai mis !!

[renard62]

il ne devrait pas plutot aller entre les deux tetons 1 et 2 ,pour les repousser pour la remise en place
c'est logique je pense
deduction de mecanicien

[renard62]

vu qu'en baissant la tirette de libération du claplet,celà fait rentrer les tétons 1 et 2 pour liberer la trappe

[renard62]

a vous de voir
au vu de vos photos,il n'y a pas d'autre solution

[renard62]

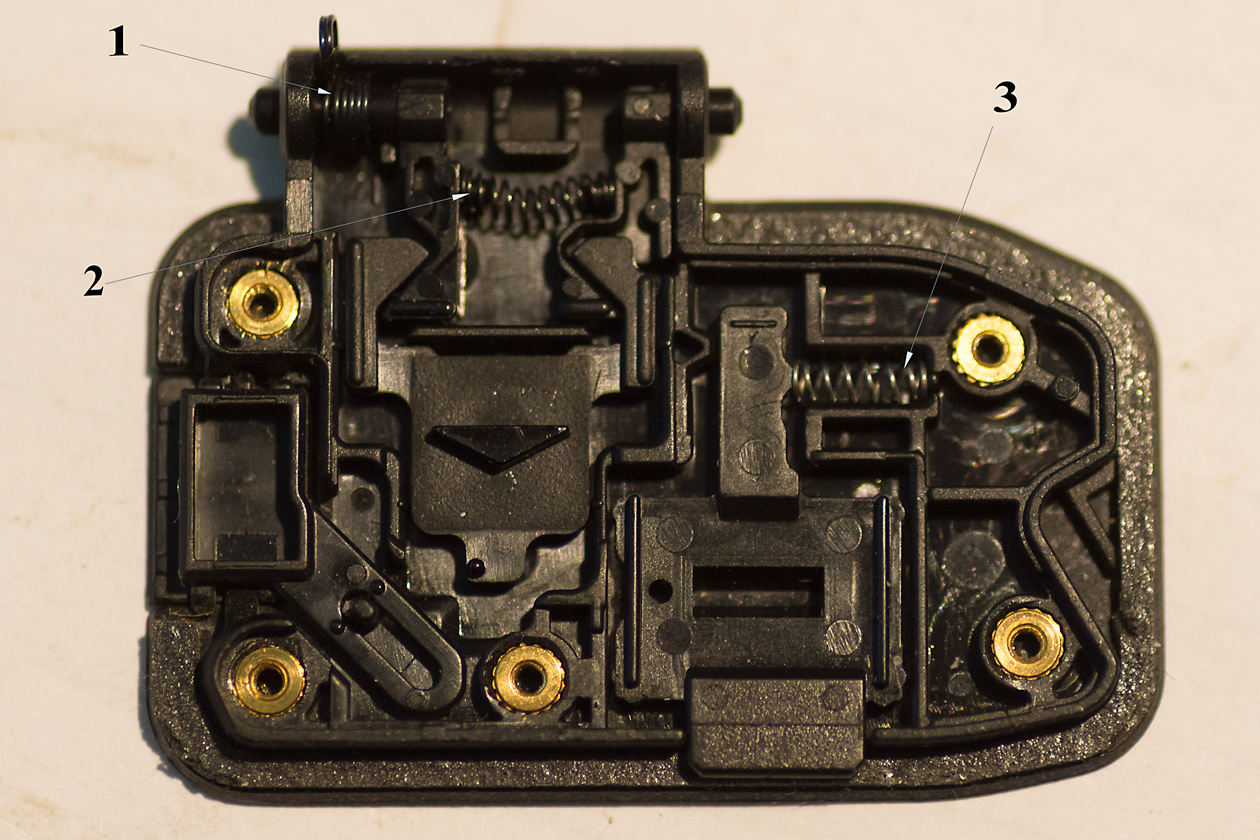

sans titre-4.jpg

[renard62]

1 _ bouton de deverouillage
2 _ supports tetons
3 _ ressort

[renard62]

ou alors la position telle que vous l'avez faite mais inverser les deux ressorts
