Salut,
Suite Ă ce sujet: viewtopic.php?f=121&t=63286

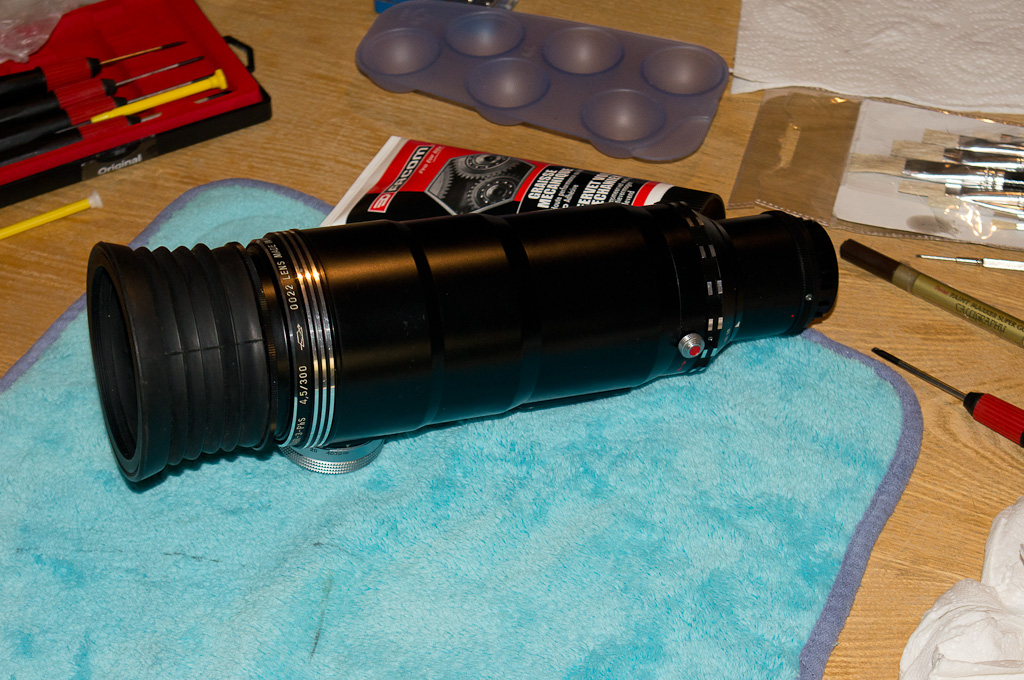

Réparation d'un objo Tair-3 PhS. Deux lames du diaph sorties du mécanisme...

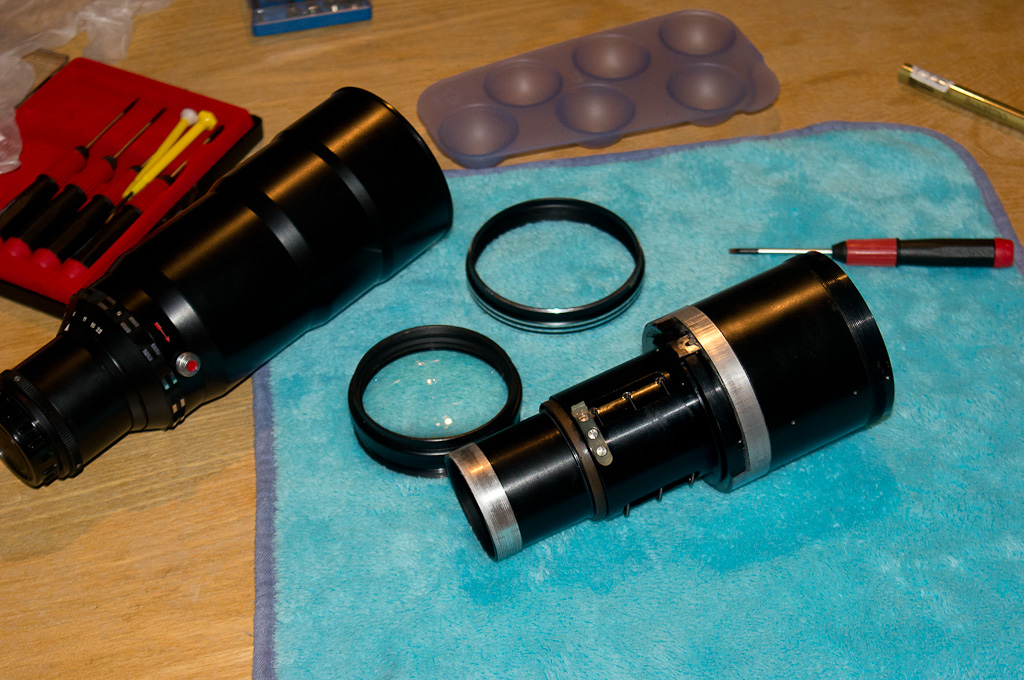

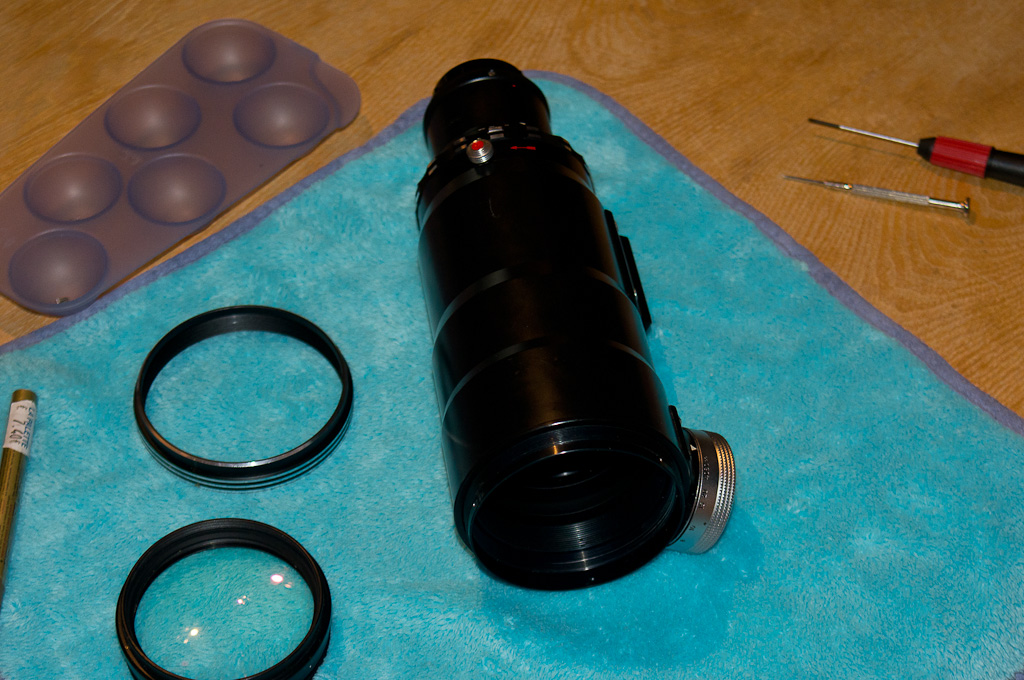

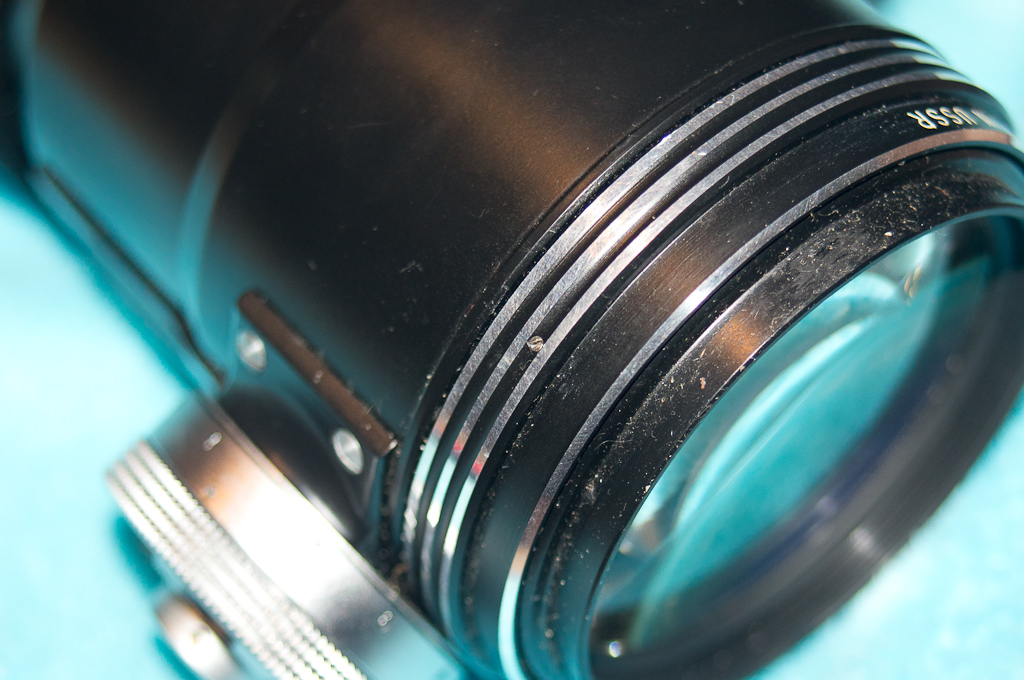

L'accès au diaph se fait par l'avant. Il faut démonter les 3 vis et tourner anti-horlogiquement la bague frontale devant la lentille.
On peut extraire le bloc optique complet, mais dès qu'on fait ça, la commande de diaph bouge à cause des ressorts du mécanisme. Pas grave il suffit de replacer la commande à f22(ou PO j'hésite, à vérifier) pour remonter le bloc optique.

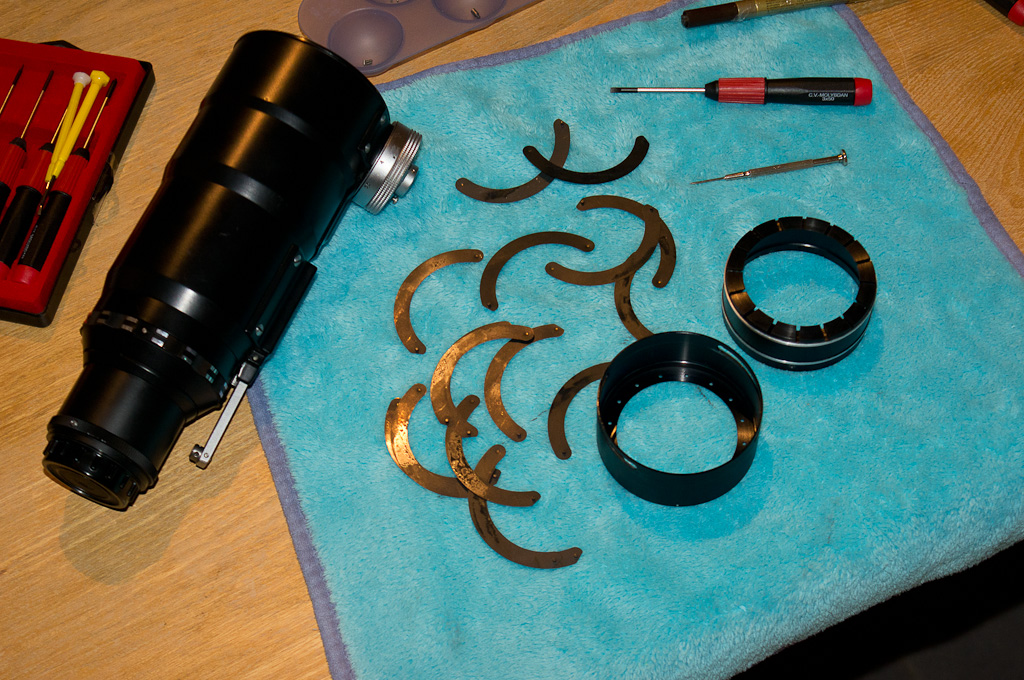

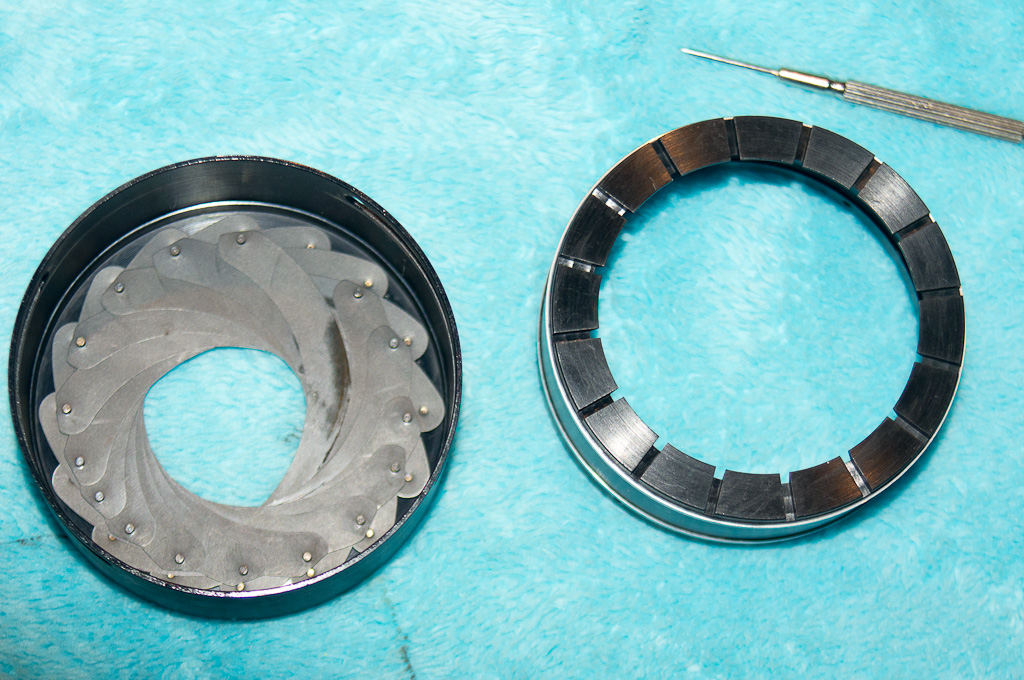

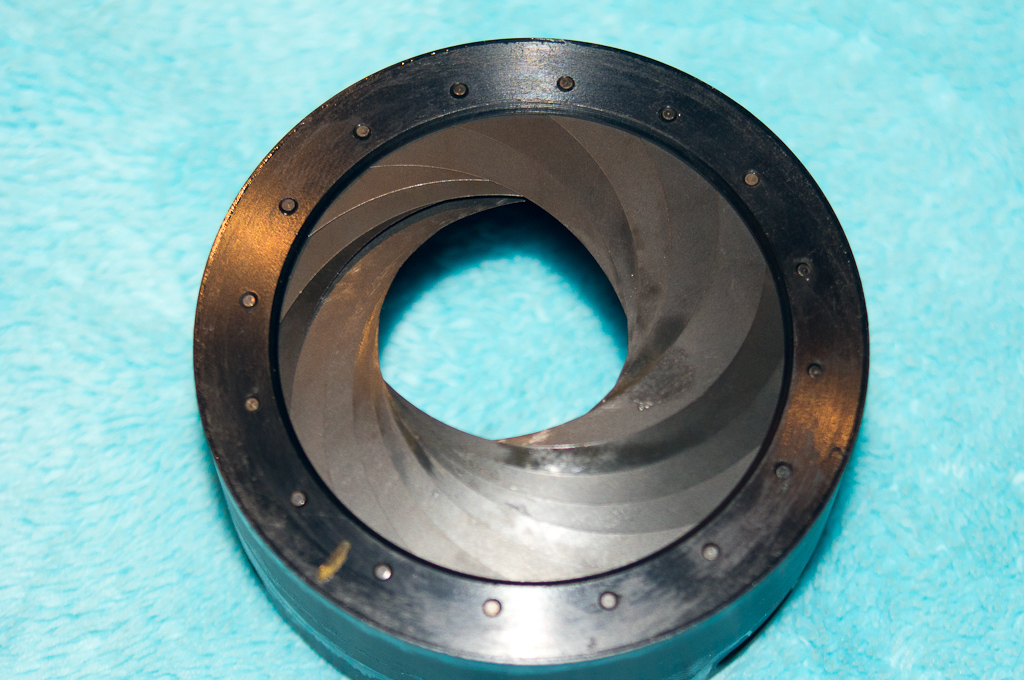

Ensuite on démonte "étage" par étage en enlevant les vis associées(et dévisser certaines pièces anti-horlogiquement) pour arriver au diaph. Ce dernier est maintenu par deux vis, une qui sert à maintenir le diaph en position et effectue aussi sa commande et une deuxième dans une glissière qui ne sert qu'au maitien du diaph.

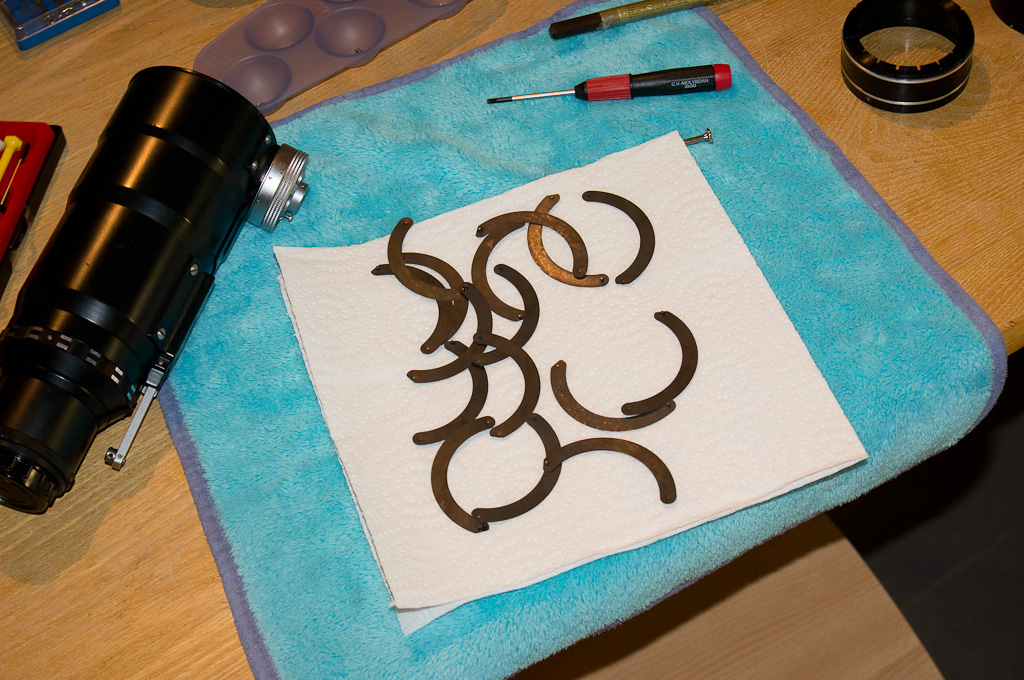

Une fois extrait, nettoyage et dégraissage des lames.

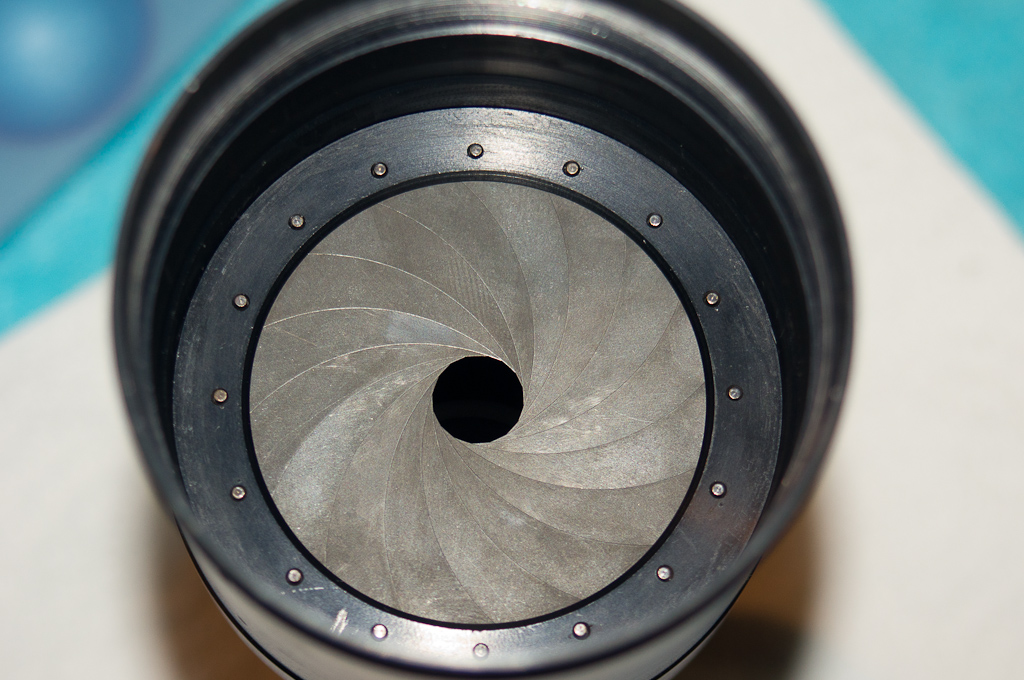

Remontage dans l'autre sens, en fonction des repères que j'avais pris. Le plus difficile est de recaler la MaP, malgrès les repères. Après plusieurs essais j'ai retrouvé la position idéale, correspondant à la sérigraphie des distances.

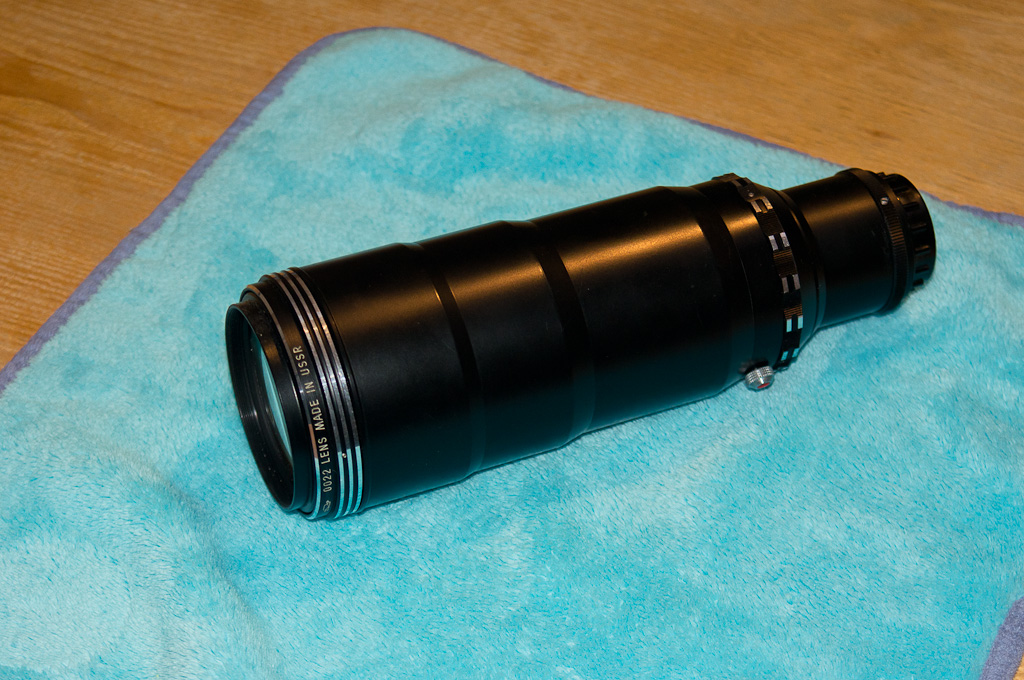

Voilà , reste plus qu'à tester dès que j'ai le temps
Au pire si il est vraiment décevant il peut servir de débouche-wc avec son paresoleil
Suite Ă ce sujet: viewtopic.php?f=121&t=63286
Réparation d'un objo Tair-3 PhS. Deux lames du diaph sorties du mécanisme...
L'accès au diaph se fait par l'avant. Il faut démonter les 3 vis et tourner anti-horlogiquement la bague frontale devant la lentille.
On peut extraire le bloc optique complet, mais dès qu'on fait ça, la commande de diaph bouge à cause des ressorts du mécanisme. Pas grave il suffit de replacer la commande à f22(ou PO j'hésite, à vérifier) pour remonter le bloc optique.
Ensuite on démonte "étage" par étage en enlevant les vis associées(et dévisser certaines pièces anti-horlogiquement) pour arriver au diaph. Ce dernier est maintenu par deux vis, une qui sert à maintenir le diaph en position et effectue aussi sa commande et une deuxième dans une glissière qui ne sert qu'au maitien du diaph.
Une fois extrait, nettoyage et dégraissage des lames.
Remontage dans l'autre sens, en fonction des repères que j'avais pris. Le plus difficile est de recaler la MaP, malgrès les repères. Après plusieurs essais j'ai retrouvé la position idéale, correspondant à la sérigraphie des distances.
Voilà , reste plus qu'à tester dès que j'ai le temps
Au pire si il est vraiment décevant il peut servir de débouche-wc avec son paresoleil
-
- #88694: Consulté 3657 fois
- Exifs
-
- #88695: Consulté 3657 fois
- Exifs
-
- #88696: Consulté 3657 fois
- Exifs
-
- #88697: Consulté 3657 fois
- Exifs
-
- #88699: Consulté 3657 fois
- Exifs
-
- #88700: Consulté 3657 fois
- Exifs
-
- #88701: Consulté 3657 fois
- Exifs
-
- #88702: Consulté 3657 fois
- Exifs
-
- #88703: Consulté 3657 fois
- Exifs
-
- #88704: Consulté 3657 fois
- Exifs
Sony Alpha55
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
-
cyclotron77 - Messages : 641
- Photos : 82
- Inscription : 06 Juin 2011
- Localisation : Mons, Belgique
suite
Sony Alpha55
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
-
smallmartin - Messages : 1070
- Photos : 201
- Inscription : 25 FĂ©v 2009
- Localisation : Lyon
- Contact :
Très jolie réparation. Impressionnant le démontage du diaphragme...
α900 α450 Sony 50 ƒ/1.4Σ 17-70 ƒ/2.8-4.5 70-200 ƒ/2.8 HSM Minolta 20ƒ2.8 17-35 ƒ2.8-4 D 85ƒ/1.4 D Tamron 24-70ƒ2.8 70-300 USD
NEX 5 Sony 18-55 ÎŁ 30 Ć’/2.8Jupiter 50Ć’/2 85Ć’/2
NEX 5 Sony 18-55 ÎŁ 30 Ć’/2.8Jupiter 50Ć’/2 85Ć’/2
Joli travail d'horlogerie.

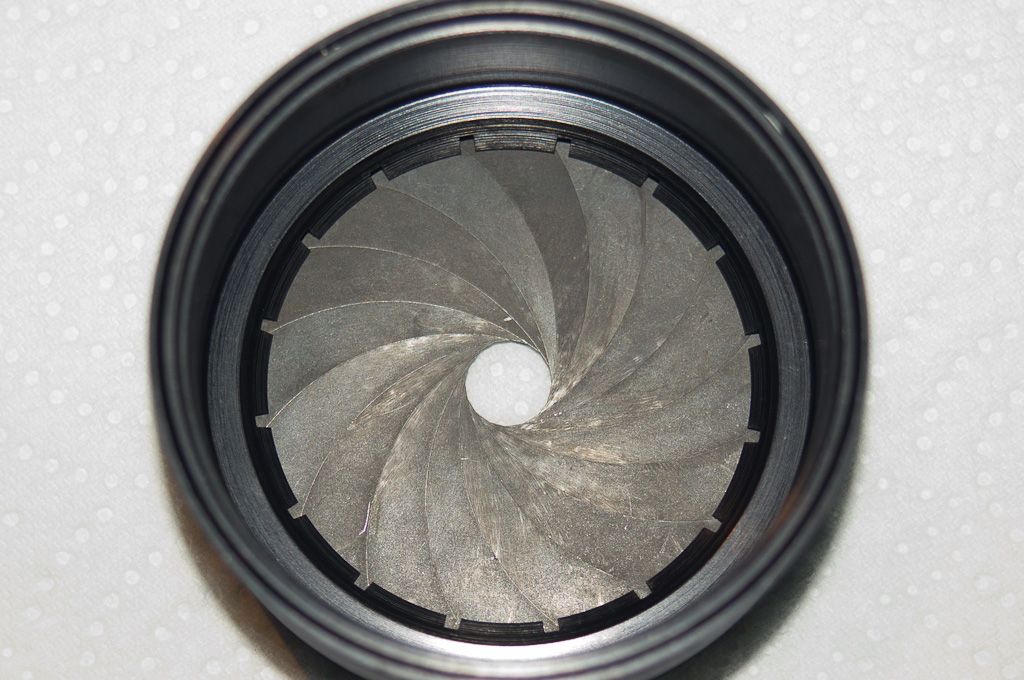

En passant joli diaf avec 16 lames (si j'ai bien compté).Ca change pas mal comparé à certains objo de kit.
Ca serait sympa que tu postes une photo pour se rendre compte du bokeh procuré par un diaf aussi circulaire.
En passant joli diaf avec 16 lames (si j'ai bien compté).Ca change pas mal comparé à certains objo de kit.
Ca serait sympa que tu postes une photo pour se rendre compte du bokeh procuré par un diaf aussi circulaire.
A99grip/A850grip/A77grip/A6000
M16-2.8/M50-1.7/CZ85-1.4/CZ135-1.8/135stf/M100-2.8/Tair 11a 135 2.8/Samyang tilt 24mm 3.5
Sig12-24/M17-35 2.8-4/M28-70 2.8G/M80-200 G2.8Hs/S 70-400ssm /Kenko*1.4
5600Hs/Hvl-20am Lowepro: Pro trekker/photo classic/pro runner x 450aw//wacom intuos 4 m
"The day will come when our silence will be more powerful than the voices you are throttling today" August Spies 11/11/1886
M16-2.8/M50-1.7/CZ85-1.4/CZ135-1.8/135stf/M100-2.8/Tair 11a 135 2.8/Samyang tilt 24mm 3.5
Sig12-24/M17-35 2.8-4/M28-70 2.8G/M80-200 G2.8Hs/S 70-400ssm /Kenko*1.4
5600Hs/Hvl-20am Lowepro: Pro trekker/photo classic/pro runner x 450aw//wacom intuos 4 m
"The day will come when our silence will be more powerful than the voices you are throttling today" August Spies 11/11/1886
-
cyclotron77 - Messages : 641
- Photos : 82
- Inscription : 06 Juin 2011
- Localisation : Mons, Belgique
Salut smallmartin, merçi pour ton commentaire.
Et bien bizarrement, j'ai eu beaucoup plus de facilité à remonter ce diaph qu'un 7 lames classique Minolta Moins de chipotage, on place les lames les unes à la suite des autres, pour les dernières il faut soulever un peu les premières mais c'est très facile. Pas de dessus/dessous pour chaque lame.
Salut machiavel,
Oui 16 lames c'est bien ça. Il y a aussi le Tair 11A avec 20 lames.
C'est prévu les photos, dès que j'ai récupéré ma bague m42 chez un pote.
Le rond est quasi parfait Ă toutes les ouvertures en effet, bokeh de fou en perspective
Et bien bizarrement, j'ai eu beaucoup plus de facilité à remonter ce diaph qu'un 7 lames classique Minolta Moins de chipotage, on place les lames les unes à la suite des autres, pour les dernières il faut soulever un peu les premières mais c'est très facile. Pas de dessus/dessous pour chaque lame.
Salut machiavel,
Oui 16 lames c'est bien ça. Il y a aussi le Tair 11A avec 20 lames.
C'est prévu les photos, dès que j'ai récupéré ma bague m42 chez un pote.
Le rond est quasi parfait Ă toutes les ouvertures en effet, bokeh de fou en perspective
Sony Alpha55
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
-
sha - Messages : 660
- Photos : 121
- Inscription : 28 Mars 2009
- Localisation : France - Nord
- donnés / reçus
- Contact :
Ce type est un grand malade ArrĂŞtez le !!!!
Heu non, finalement ... pas tout de suite !
Encore du beau boulot ! Vivement les photos.
Heu non, finalement ... pas tout de suite !
Encore du beau boulot ! Vivement les photos.
α700 - α99 - S 50 1.4 -Tamron 17-50 2.8 - M 80-200 2.8 - Sigma 35 1.4
Flash S HVL 56 - M 5400 HS Pucé. Doc du puçage en français : ici - Flash trigger Yongnuo CTR-301 P - Trépied Fancier
Workflow Open source avec Darktable
Flash S HVL 56 - M 5400 HS Pucé. Doc du puçage en français : ici - Flash trigger Yongnuo CTR-301 P - Trépied Fancier
Workflow Open source avec Darktable
-
cyclotron77 - Messages : 641
- Photos : 82
- Inscription : 06 Juin 2011
- Localisation : Mons, Belgique
Voilà une photo à PO après réparation Indoor dans la cusine, il pleut dehors MaP sur la gousse d'ail
-
- #88919: Consulté 3572 fois
- Exifs
Sony Alpha55
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
-
cyclotron77 - Messages : 641
- Photos : 82
- Inscription : 06 Juin 2011
- Localisation : Mons, Belgique
f8 et f11. Désolé pour le cadrage un peu différent.
Sony Alpha55
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
-
cyclotron77 - Messages : 641
- Photos : 82
- Inscription : 06 Juin 2011
- Localisation : Mons, Belgique
Quelques autres photos, pour exemple, sans composition.. à main levée sans le photosniper
-
- #88953: Consulté 3550 fois
- Exifs
-
- #88954: Consulté 3550 fois
- Exifs
-
- #88955: Consulté 3550 fois
- Exifs
-
- #88956: Consulté 3550 fois
- Exifs
Sony Alpha55
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
-
cyclotron77 - Messages : 641
- Photos : 82
- Inscription : 06 Juin 2011
- Localisation : Mons, Belgique
Je trouve que pour un caillou vieux de 30ans au minimum et une formule optique aussi simple il a de beaux restes Aberration chromatique pour ainsi dire absente ce qui est vraiment Ă©tonnant..
Sony Alpha55
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
-
sha - Messages : 660
- Photos : 121
- Inscription : 28 Mars 2009
- Localisation : France - Nord
- donnés / reçus
- Contact :
En effet, pas mal du tout pour un ancĂŞtre !
Sinon pour les aberrations, tes images ne sont peut-être pas assez piégeuses ... A confirmer à mon avis.
Sinon pour les aberrations, tes images ne sont peut-être pas assez piégeuses ... A confirmer à mon avis.
α700 - α99 - S 50 1.4 -Tamron 17-50 2.8 - M 80-200 2.8 - Sigma 35 1.4
Flash S HVL 56 - M 5400 HS Pucé. Doc du puçage en français : ici - Flash trigger Yongnuo CTR-301 P - Trépied Fancier
Workflow Open source avec Darktable
Flash S HVL 56 - M 5400 HS Pucé. Doc du puçage en français : ici - Flash trigger Yongnuo CTR-301 P - Trépied Fancier
Workflow Open source avec Darktable
-
cyclotron77 - Messages : 641
- Photos : 82
- Inscription : 06 Juin 2011
- Localisation : Mons, Belgique
Salut Sha, je vais essayer de faire plus piegeux mais je pense qu'il sera difficile à prendre en défaut de ce point de vue la...
Sony Alpha55
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
-
Fleet68 - Messages : 690
- Photos : 117
- Inscription : 14 Juil 2011
- Localisation : 44 VERTOU / ST HERBLAIN
PĂ©tard Cyclotron, t'es pris d'une collectionniste aigue ?
lol , encore une belle monture !
Bravo l'ami encore des acquisitions Ă venir?
ps : mes bagues M42 arrivent bientôt ... héhé ca va être dur de ne pas se jeter sur toutes les belles optiques du net.
lol , encore une belle monture !
Bravo l'ami encore des acquisitions Ă venir?
ps : mes bagues M42 arrivent bientôt ... héhé ca va être dur de ne pas se jeter sur toutes les belles optiques du net.
A33 - NEX-6 ...
Objos : du A, du E, des rebadgés perso bref des tas de cailloux neufs et vieux...
Objos : du A, du E, des rebadgés perso bref des tas de cailloux neufs et vieux...
-
cyclotron77 - Messages : 641
- Photos : 82
- Inscription : 06 Juin 2011
- Localisation : Mons, Belgique
Fleet68 a Ă©crit ::shock: PĂ©tard Cyclotron, t'es pris d'une collectionniste aigue ?
lol , encore une belle monture !
Bravo l'ami encore des acquisitions Ă venir?
ps : mes bagues M42 arrivent bientôt ... héhé ca va être dur de ne pas se jeter sur toutes les belles optiques du net.
Il y a des choses que ne se refusent pas un 300mm meme agé il mérite un petit essai et une réparation si nécéssaire
Rien en vue non... quoique le Tair 11A me fait de l'oeil...
Sony Alpha55
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Objectifs toujours dans mon sac: Tamron 17-50mm f2.8 / Minolta 70-210mm f4 Beercan
D'autres cailloux..
M42: Helios 44-2 58mm f2 / Tair-3 PhS 300mm f4.5 / Peleng 8mm f3.5
Sac Lowepro Nova 170 AW / Trépied Cullmann Nanomax 230T
Filtres divers / Filtres P/Z Hitech / Compact Fujifilm f550exr
Revenir vers « Bricolage, nettoyage, réparation et SAV »
Qui est en ligne ?
Utilisateurs parcourant ce forum : Aucun utilisateur inscrit et 13 invités
