#1 Message Sam 09 Juin 2012 19:40

Bonjour Ă  tous,
Ça fait longtemps que cela me trottais une gestation d'une bonne année, arrêtée, puis reprise et avec un peu de temps pour finir les plans, assembles sous solidworks...le projet prends forme.
Voici donc ma rotule pendulaire "GG touch" taillée dans la masse en AU4G pour les connaisseurs, en CNC. La partie basse est montée sur butée à aiguille et deux roulements classiques, la partie haute deux roulements.
Les blocages sont bien sur fonctionnels et très efficaces, en haut on tire sur le 1/10 de jeu pour bloquer la pendule sur une rondelle en Peek carbone/graphite(noir).
Le bas une tige en cupro bloque l'axe principal.

Le chariot coulisse dans une gorge et une butée basse évite la chute vers le bas, il est donc blocable en position.

Le poids environ 1.6kg, l'encombrement +/- pareil qu'une GH2.

Il me reste Ă  mettre un Ă©tau QRR2 Jobu, j'aurais pu le tailler mais bon.......puis anodisation noire.

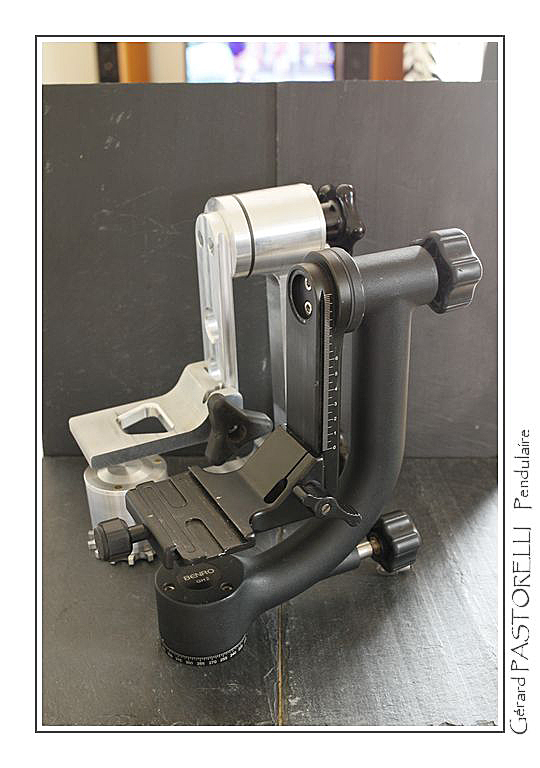

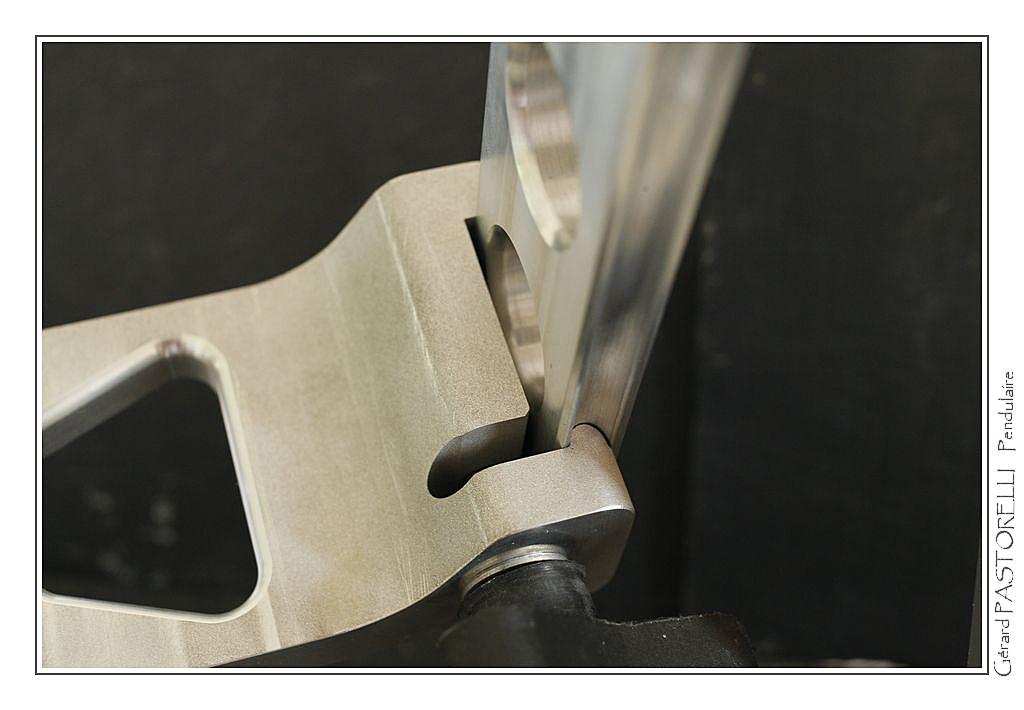

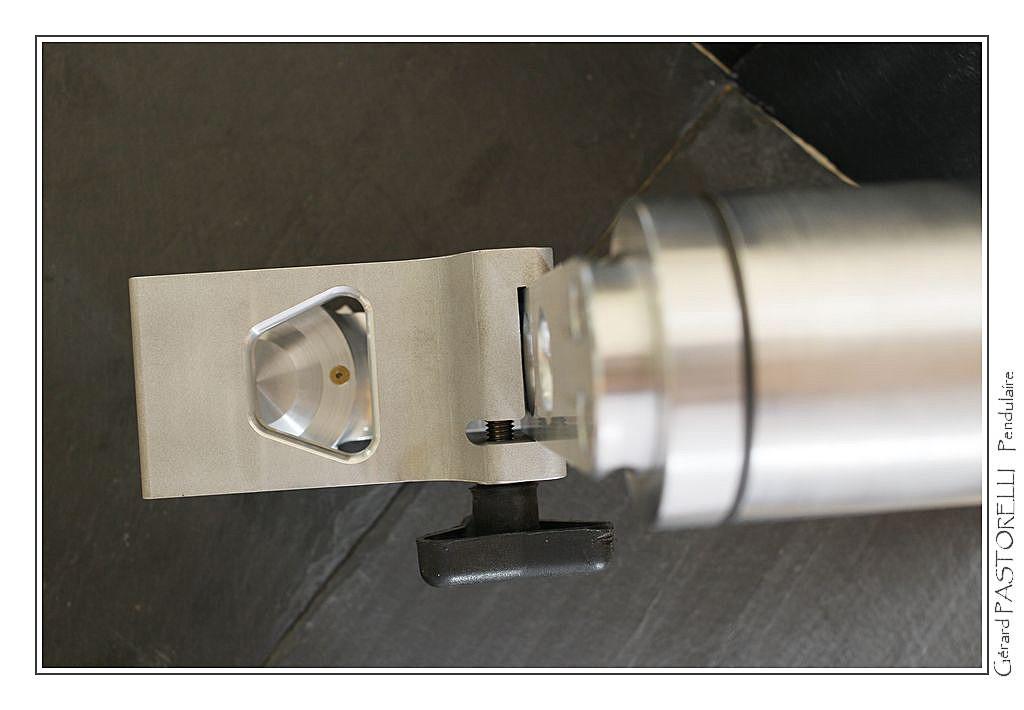

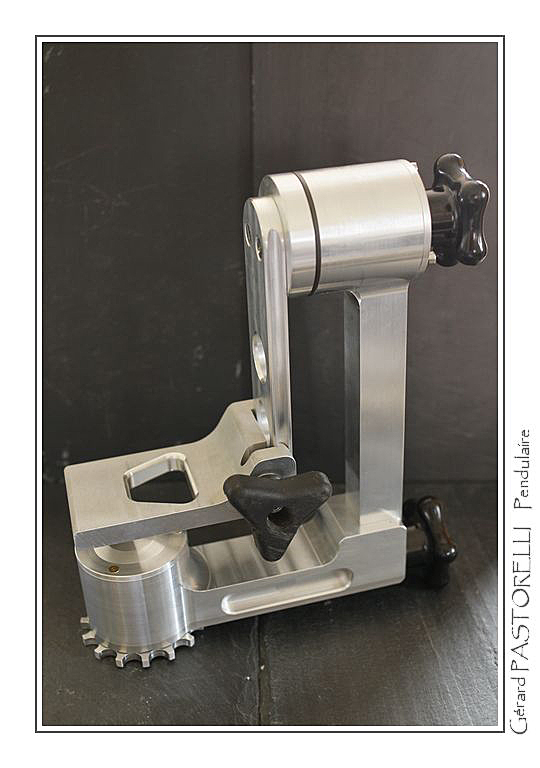

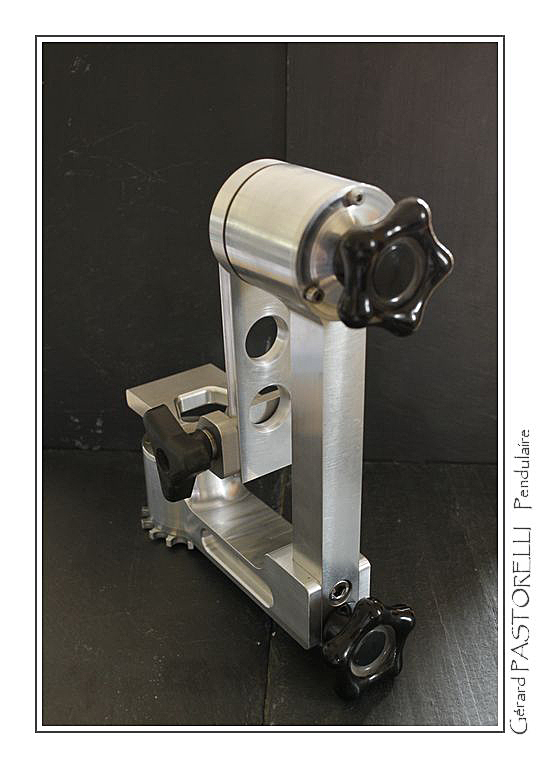

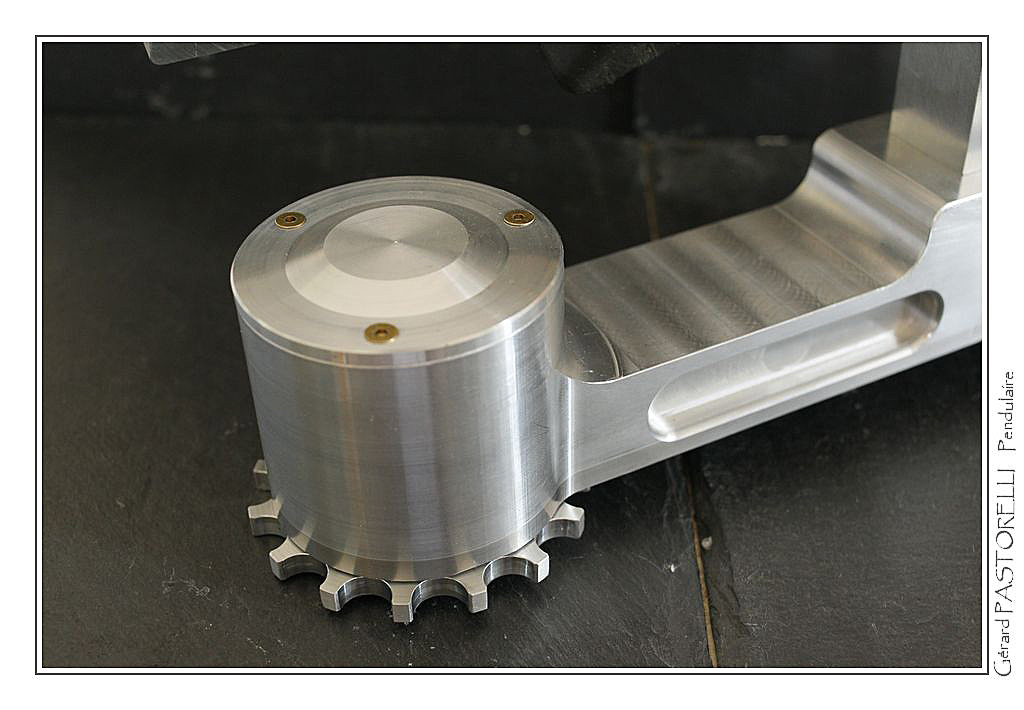

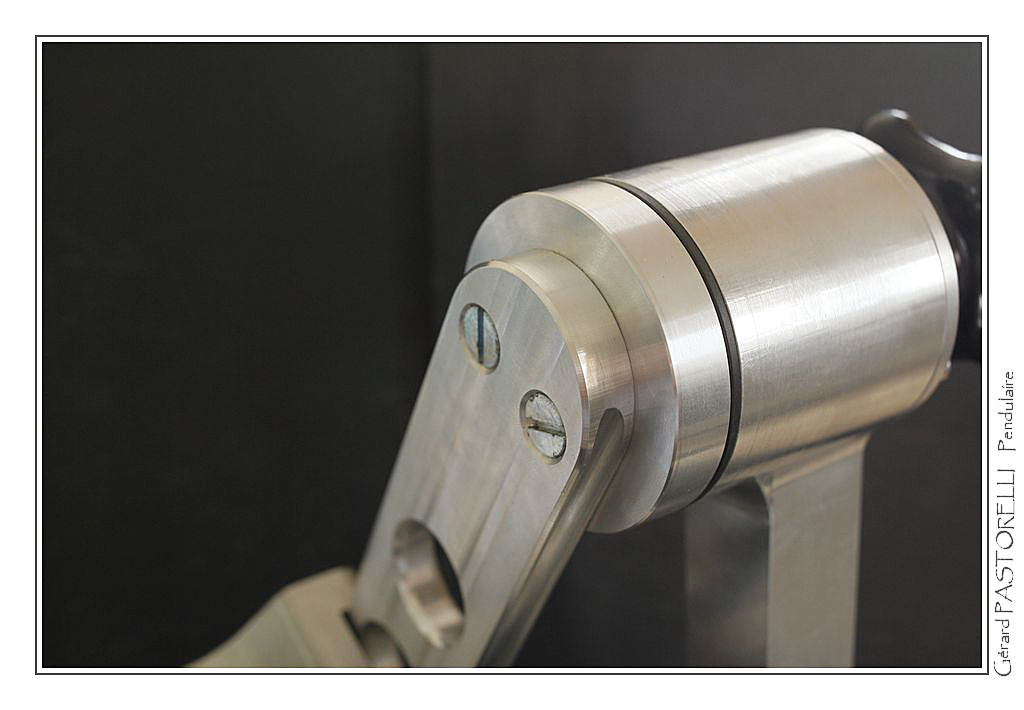

Voici la bĂŞte
