[BRICO] Barrière infrarouge - détecteur de mouvement

[mero]

Comme promis, le petit montage pour faire une barrière infrarouge.

Le fonctionnement :

La led infrarouge se met en face du récepteur. Quand on coupe le faisceau, ça déclenche. J'ai rien mis, on peut l'adapter pour un flash, ou un boitier, ou une télécommande infrarouge, au choix.
A chaque déclenchement, la LED verte s'allume. Pratique pour vérifier l'installation. La rouge s'allume en théorie pour dire qu'on est dans un état instable, mais honnêtement, ça sert vraiment à rien. Je compte le remplacer par un potar afin de régler le retard.

Testé jusqu'à 3m environ, j'suis pas allé plus loin, pas assez de fil. Je ne connais pas la distance max.

Quand on met cote à cote le récepteur et la les infrarouge, ou très proches mais dans dans l'axe, ça fait un détecteur de mouvement. Mais il faut chercher la bonne position, c'est assez sensible. Je l'ai fait fonctionner jusqu'à une 30aine de cm. Idem, connais pas les limites.

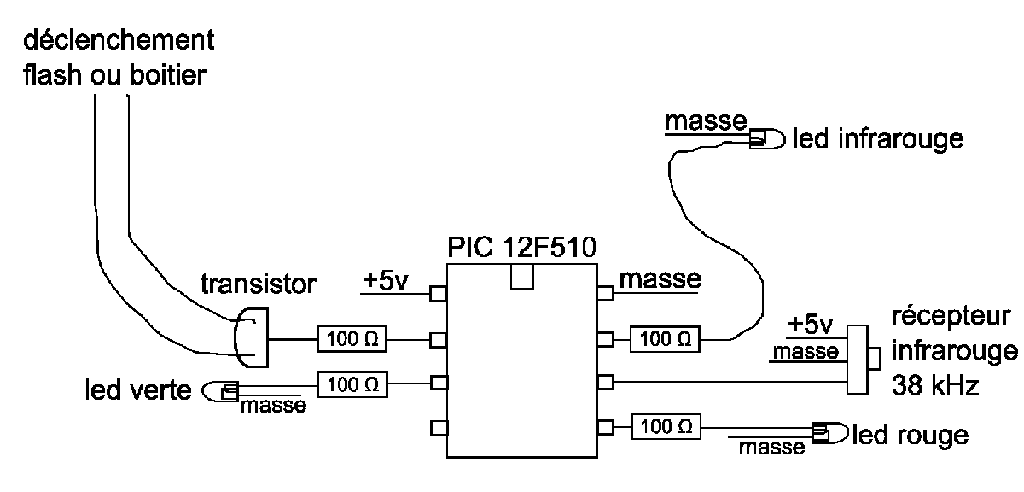

Le schéma :

#98296: Consulté 3117 fois

Aimé fois - dont moi Exifs

Pour le fichier Hex, peut pas le mettre ici.

Faudrait que je fasse un article pour alphanum, mais j'ai un peu la flemme pas le temps...

[godreau]

genial ca avance!!
c'est quoi comme model de transistor?

[cyclotron77]

Salut mero,

Sympa ton montage, tu as programmé toi meme le µc ?

[Lionel]

sympa Je vais voir pour en faire 1 aussi alors ^^ (faut que je laisse passe du temps car avec ma bague allonge je peux pas trop demander au boulot... )

[cyclotron77]

genial ca avance!!
c'est quoi comme model de transistor?

Vu le schéma, je dirais à peu près "n'importe quoi" comme transistor NPN, il est utilisé en commutation. Du moment que Ic et Vce est ok...

[mero]

Tout à fait.

Si cela intéresse du monde, je vais me pousser un peu les fesses pour faire un article pour alphanum. Ils doivent pouvoir héberger les fichier pour programmer le PIC (home made, oui).

Si vous voulez le .hex, ou si vous voulez un pic programmé, ou autre, contactez-moi par mp.

[Lionel]

Tout à fait.

Si cela intéresse du monde, je vais me pousser un peu les fesses pour faire un article pour alphanum. Ils doivent pouvoir héberger les fichier pour programmer le PIC (home made, oui).

Si vous voulez le .hex, ou si vous voulez un pic programmé, ou autre, contactez-moi par mp.

tu arrive pas a trouver un Circuit intégré non programmé qui est bien configuré de base? Si non je suis partant pour avoir un mode d'emplois et de fabrication ^^

[Okapi]

Je tombe sur ton article, pour la détection de passage, j'emploie un snoozer maison et un miroir afin d'augmenter la distance de détection d'un système comme le tien(castor dans mon cas qui passe sur l'eau).

[mero]

Ben là, c'était vraiment pour mon propre plaisir, et faire des tests... Je pense que c'est pas optimisé, mais un appareil fait les 2.

[dom4]

Tu peux vraiment pas uploader le fichier .hex car ton montage me serait trés utile. Si je te donne mon email tu ne peux pas l'envoyer ?

[vroum]

Difficile, il n'est pas joignable actuellement...

[Okapi]

Vous avez vu qu'à Montier ils ont donné un prix pour une photo faite à la barrière ou au détecteur, je sais plus trop.

[dom4]

Bien dommage. Bon je vais attendre patiemment son retour ....

[Lionel]

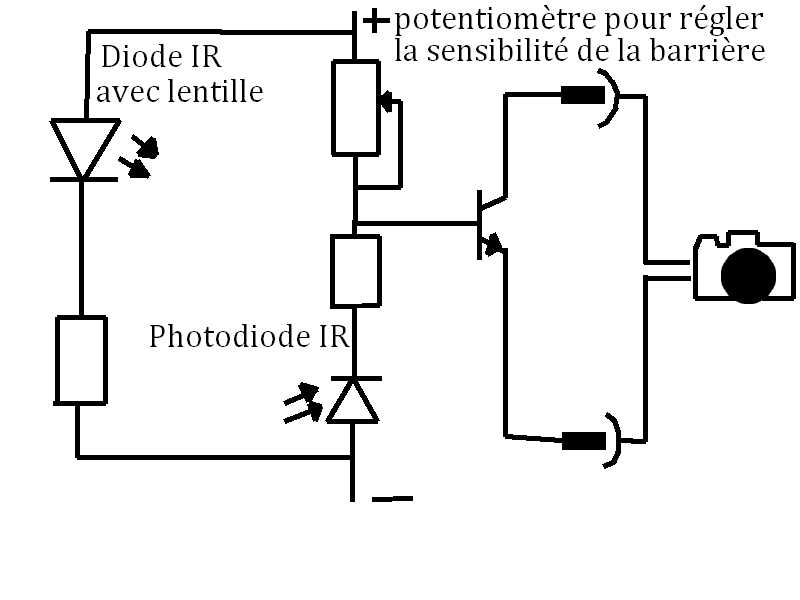

Pourquoi ca ne fonctionnerait pas ca?

#107576: Consulté 2721 fois

Aimé fois - dont moi Exifs

[cyclotron77]

Salut,

En fait tu as besoin de quel portée entre émetteur/détecteur ? C'est assez important comme critère pour la conception du schéma. Le choix entre photodiode, phototransitor pour la sensibilité, ou aussi travailler avec laser et LDR si la portée est toujours insuffisante.

[Lionel]

3-5 mètre, mais on peut mettre des lentille sur la LED pour augmenter la portée ?

Phototransistor ca na pas un temps de commutation plus lent?

La LDR capte aussi le spectre lumineux et risque de ne pas assez réagire au IR non?
